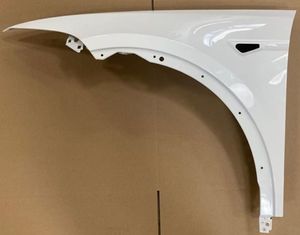

翼子板总成 - 前 - LH（拆卸和更换）
校正代码
10103002 0.72
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 打开左前车门。
- 降下左前车窗。
-

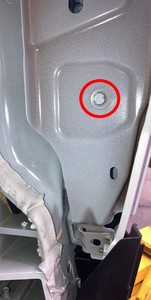

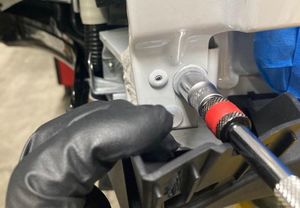

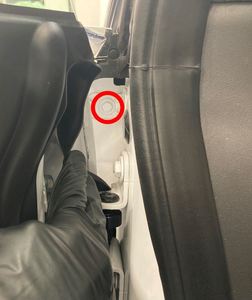

拆下后翼子板上部安装螺栓。
注10 mm，扭矩为 12 Nm。注为了能够到螺栓，必须完全开启左前车门，因此请在将车辆放置到举升机前操作此步骤。注一边向后抓住车门密封条，一边从车门内侧够到螺栓。
- 用双柱举升机举升并支撑车辆。请参阅 举升车辆 - 双柱举升机。
- 拆下左前车轮。请参阅 轮毂总成（拆卸和安装）。
- 打开前备箱盖。
-

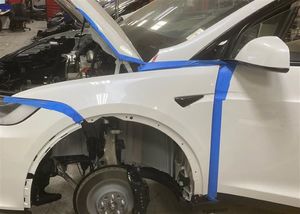

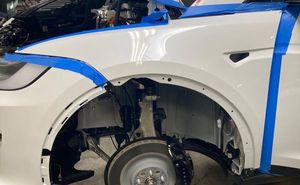

在翼子板周围粘贴遮蔽胶带，避免损伤。
-

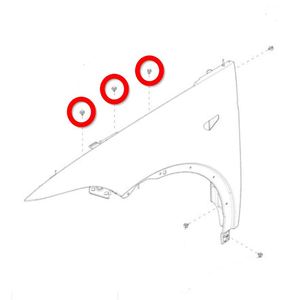

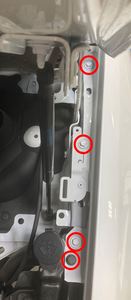

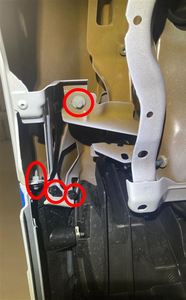

拆下上翼子板和车灯支架螺栓（4 个）。
注3 个螺栓：10 mm，扭矩为 12 Nm。1 个螺栓：10 mm，扭矩为 8 Nm。
- 拆下左前轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
- 拆下左翼子板挡板。请参阅 挡板 - 翼子板 - LH（拆卸和更换）。
- 拆下左前侧中继器。请参阅 侧中继器 - 前 - LH (HW3)（拆卸和更换）。
-

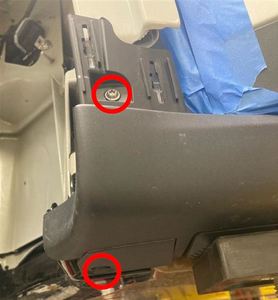

拆下用于固定左门槛饰板盖前部的螺钉和卡子。
注T25。扭矩为 2 Nm。
-

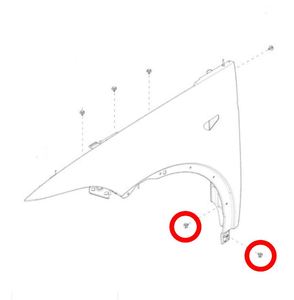

拆下左右翼子板下部螺栓（2 个）。
警告小心地从框架上拉出摇杆盖，为能够到外侧下方螺栓留足空间。注10 mm，扭矩为 12 Nm。
-

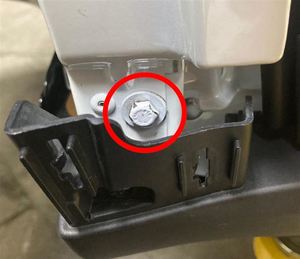

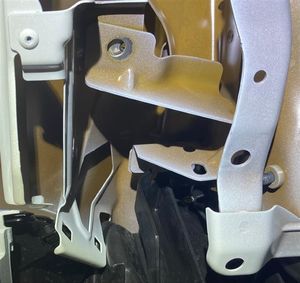

拆下螺钉和螺栓，然后松开用于将翼子板内侧前部固定到车辆上的锁片（2 个）。

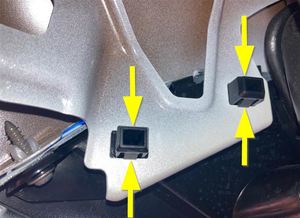

注T25，扭矩为 2 Nm。10 mm，扭矩为 12 Nm。注拆除锁片时，需要同时移动锁片顶部和底部。
-
从车上拆下翼子板。
安装
-

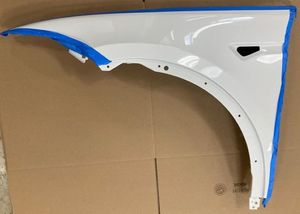

在翼子板上粘贴遮蔽胶带，避免损伤。
-
将左前翼子板放置到车辆上。
注由于此次调整翼子板位置是为了方便拆除，而不是为了最终定位，所以随后请撕掉遮蔽胶带。
-
手动拧紧螺钉和螺栓，然后紧固用于将翼子板内侧前部固定到车辆上的锁片。
注T25。10 mm。注没有安装完所有紧固件并检查好翼子板缝隙/平整度之前，请勿完全拧紧紧固件。注确保锁片安装到位。
-
手动拧紧后翼子板下部螺栓（3 个）。
注10 mm。注没有安装完所有翼子板紧固件并检查好翼子板平整度/缝隙之前，请勿完全拧紧螺栓。
-
手动拧紧上翼子板和车灯支架螺栓（3 个）。
注10 mm。注没有安装完所有翼子板紧固件并检查好翼子板平整度/缝隙之前，请勿完全拧紧螺栓。
- 关闭前备箱盖。
- 关闭左前车门。
-

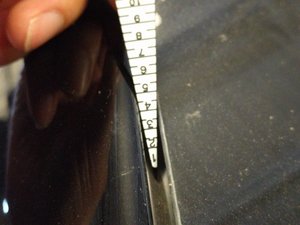

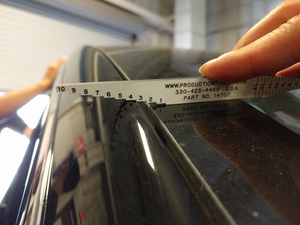

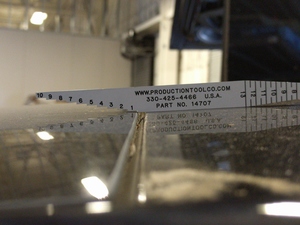

检查缝隙并测量平整度。
注请参阅当前 CVIS 规格。注重复开启/关闭前备箱盖以及各车门操作步骤，直至平整度和间隙满足规定，然后继续进行下一步。
- 打开左前车门。
- 打开前备箱盖。
-

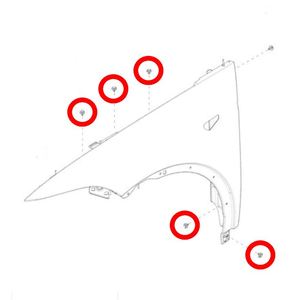

将翼子板紧固件拧紧到规定值。
注6 个螺栓，10 mm，扭矩为 12 Nm。注1 个螺栓，10 mm，扭矩为 8 Nm。注T25，扭矩为 2 Nm。注稍后再安装后翼子板上部固定螺栓。
-

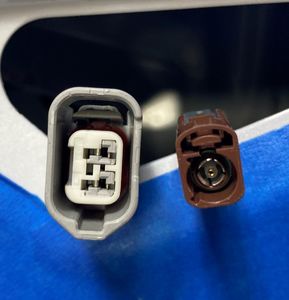

连接侧面中继器和摄像机电气连接器（2 个）。
注执行推拉推测试，确保电气连接器卡接到位。
-

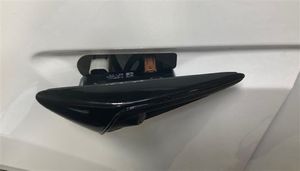

安装左侧中继器。
注2 个锁片。注小心地通过翼子板上的安装孔推动中继器背部。中继器会锁止在正确位置。
- 安装左翼子板挡板。请参阅 挡板 - 翼子板 - LH（拆卸和更换）。
- 安左前轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
- 安装左前车轮。请参阅 轮毂总成（拆卸和安装）。
- 关闭前备箱盖。
- 将车辆从举升机上移开。
-

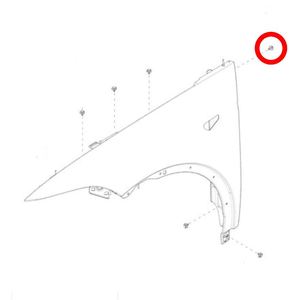

安装用于固定后翼子板上部安装螺栓的螺栓。
注10 mm，扭矩为 12 Nm。注为了能够到螺栓，必须完全开启左前车门，因此请在将车辆从举升机上移开后再操作此步骤。一边向后抓住车门密封条，一边从车门内侧够到螺栓。
