气囊 - 副驾位（拆卸和更换）
校正代码
20010302 1.38
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 4 月 26 日：重新组织了程序。
拆卸
- 拆下左侧仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下 A 柱左侧中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下左侧仪表板左中饰板。请参阅饰板 - 中间 - 仪表板 - LH（拆卸和更换）。
- 拆下左侧遮阳板边框 A 柱饰板。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
- 拆下左侧 A 柱上部饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 将转向柱移至最后部，压至最底部。
- 打开右前车门。
- 将副驾位座椅移至最后端。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆下右侧仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下右侧 A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下右前门槛饰板。请参阅饰板 - 门槛板 - 前 - LH（拆卸和更换）。
- 拆下右侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 拆下右侧遮光板 A 柱饰板。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
- 拆下右侧 A 柱上饰板请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 从中控台上拆下中控台手机底座总成。但不要从手机底座上取下感应式充电器。请参阅手机托盘 - 中控台（拆卸和更换）。
- 从中控台上拆下仪表板维修面板总成。但不要从维修面板上拆下座舱温度传感器风扇。请参阅维修面板 - 仪表板（拆卸和更换）。
- 拆下触摸屏。请参阅GUID-8E7CCEAA-71CB-4A15-AEF5-723A903E7A30.html。
-

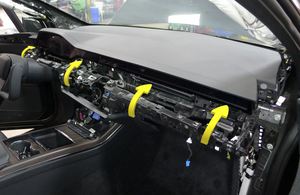

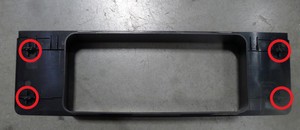

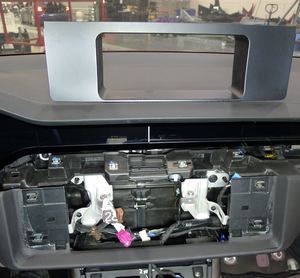

松开将仪表板封闭板连接到仪表板的锁片（4 个），然后从仪表板上拆下封闭板。
- 拆下右侧仪表板中间饰板。请参阅饰板 - 中间 - 仪表板 - RH（拆卸和更换）。
- 拆下主仪表板装饰。请参阅内饰 - 仪表板 - 主（拆卸和更换）。
- 拆下副驾位脚垫。
- 拆下副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（拆卸和更换）。
- 拆下中控台右侧面板地毯。 请参阅地毯 - 侧板 - 中控台 - LH（拆卸和更换）。
- 拆下副驾位膝部气囊总成。但是，从仪表板拆下膝部气囊总成后，不要将部件从膝部气囊总成上拆下。请参阅膝部气囊 - 副驾位（拆卸和更换）。
- 拆下手套箱。请参阅手套箱（拆卸和更换）。
- 移除副驾位仪表板导管。请参阅风管 - 仪表板 - 副驾位（拆卸和更换）。
-

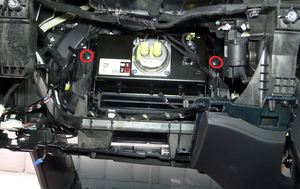

拆下仪表板支架横梁固定用螺栓（2 个）。
3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：- 10 毫米套筒
-

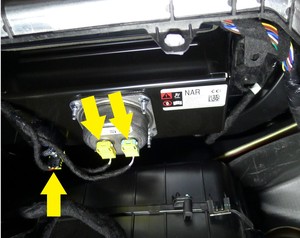

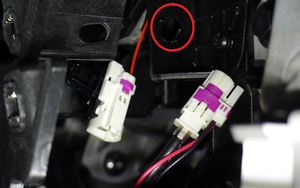

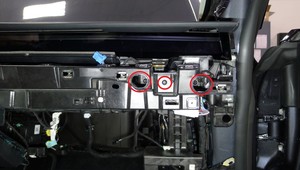

断开副驾位安全气囊电气连接器（3 个）

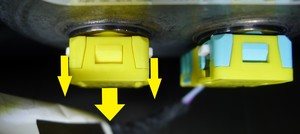

注同时拉下弹簧锁，松开安全气囊连接器。
-

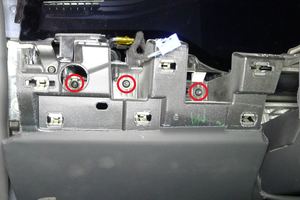

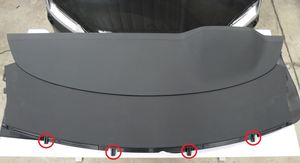

拆下仪表板右下方螺钉（3 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 批头
-

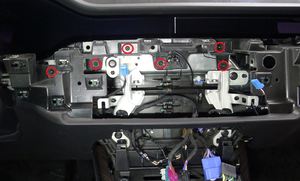

拆下仪表板中下方螺钉（6 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 批头
-
拆下仪表板左下方螺钉（3 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 批头
-

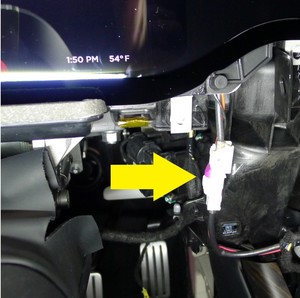

松开仪表盘电气线束夹，然后断开电气连接器。
-

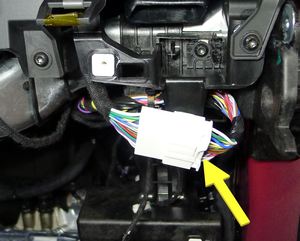

松开仪表板饰板电气线束，然后断开电气连接器。
-

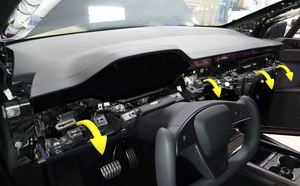

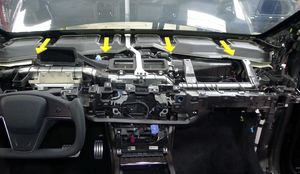

将下部仪表板总成放置于远离仪表板分总成的位置。
注基线（6 条）。注尽可能向后移动顶部边缘，但不要对总成施加过大的压力。
-

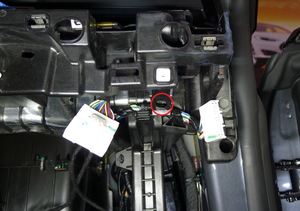

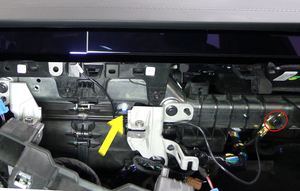

松开仪表板接地线束夹，然后拆下接地线束螺栓。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
注注意线束位于触摸屏右侧支架后方。
-

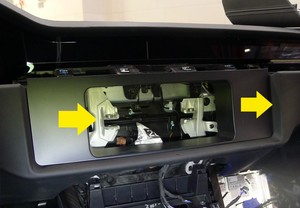

在助手的帮助下，从车上拆下仪表板分总成。
注向后滑动仪表板分总成，将其向上抬离仪表板支架。注确保气流出风口和副驾位安全气囊与下部仪表板总成无接触。注从右前门取出仪表板分总成。
-

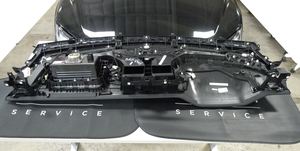

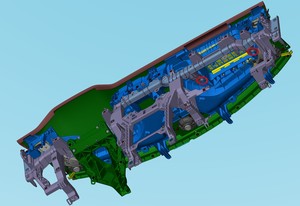

将仪表板分总成倒置在洁净、安全的表面上。
-

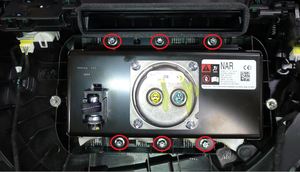

拆下并弃用将仪表板副驾位气囊固定到仪表板分总成的螺栓 (x6)。8 Nm (5.9 lbs-ft)提示： 推荐使用以下工具：
- 3 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 外梅花套筒 E10
安装
-

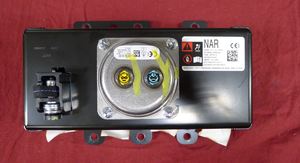

安装将仪表板副驾位气囊固定到仪表板分总成的螺栓 (x6)。8 Nm (5.9 lbs-ft)提示： 推荐使用以下工具：
- 3 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 外梅花套筒 E10
-

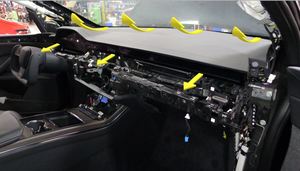

在助手的帮助下，安装仪表板分总成。
注将仪表板分总成滑入车内。注确保副驾位气囊和驾驶位出风口总成与下部仪表板总成之间有间隙。注将仪表板分总成基线（4 条）插入仪表盘插槽。
-
安装仪表板接地线束固定用螺栓。3.5 Nm (2.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
注卡子（1 个）。注在触摸屏右侧支架后布线。
-
连接仪表板饰板线束电气连接器。
注卡子（1 个）。
-
连接仪表盘线束电气连接器。
-

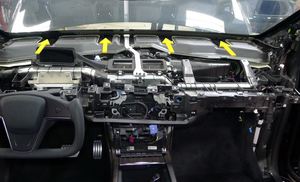

将下部仪表板总成放入仪表板分总成。
-
安装仪表板左下方螺钉（3 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 批头
-
安装仪表板中下方螺钉（6 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 批头
-
安装仪表板右下方螺钉（3 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 批头
-
安装仪表板支架横梁固定用螺栓（2 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
连接副驾驶位处安全气囊电气连接器（3 个）。
- 安装副驾位仪表板导管。请参阅风管 - 仪表板 - 副驾位（拆卸和更换）。
- 安装主仪表板装饰。请参阅内饰 - 仪表板 - 主（拆卸和更换）。
- 安装手套箱。请参阅手套箱（拆卸和更换）。
- 安装副驾位膝部气囊。请参阅膝部气囊 - 副驾位（拆卸和更换）。
- 安装中控台右侧面板地毯。请参阅地毯 - 侧板 - 中控台 - LH（拆卸和更换）。
- 安装副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（拆卸和更换）。
- 安装右侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装右前门槛饰板。请参阅饰板 - 门槛板 - 前 - LH（拆卸和更换）。
- 安装副驾位脚垫。
- 安装右侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 安装右侧遮光板 A 柱饰板。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
- 安装右侧 A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装右侧仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 安装右侧仪表板中间饰板。请参阅饰板 - 中间 - 仪表板 - RH（拆卸和更换）。
-
紧固用于固定仪表板封闭板的锁片（4 个）。
- 安装触摸屏。请参阅GUID-8E7CCEAA-71CB-4A15-AEF5-723A903E7A30.html。
- 安装仪表板维修面板。请参阅维修面板 - 仪表板（拆卸和更换）。
- 安装中控台手机底座。请参阅手机托盘 - 中控台（拆卸和更换）。
- 重新连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 将副驾位座椅移回原位。
- 关闭右前车门。
- 安装左侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 安装左侧遮光板 A 柱饰板请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
- 安装左侧仪表板中间饰板。请参阅 饰板 - 中间 - 仪表板 - LH（拆卸和更换）。
- 安装 A 柱左侧中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装左侧仪表板端盖。请参阅 端盖 - 仪表板 - LH（拆卸和更换）。
- 将转向柱复位。
- 将驾驶位座椅靠背移回原位。
- 长按上部 B 柱按钮校准左右后门。
- 升起左右前车窗。
- 关闭左前车门。
