电机 - 座椅倾斜 - 驾驶位座椅（拆卸和更换）
校正代码
13011502 0.15
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左侧前车门并降下左侧前车窗。
- 将驾驶位座椅向前移动。
-
用一字螺丝刀逆时针转动前座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。
警告请勿顺时针旋转，以免损坏锁止机构。注联动装置的设计可能有所不同，但功能相同。注松开时，锁定螺钉将保持在水平位置。注联动装置松开时会发出轻微的咔嗒声。
-
拆下将驾驶位座椅外侧护板固定到座椅总成的螺钉。
提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
- 拆下驾驶位座垫调节按钮。请参阅按钮 - 座垫调节 - 驾驶位座椅（拆卸和更换）。
- 拆下驾驶位座椅靠背倾角调节按钮。请参阅按钮 - 靠背倾角调节 - 驾驶位座椅（拆卸和更换）。
-
小心松开将驾驶位座椅外侧护板固定到座椅总成的卡子（7 个），但勿将外侧护板完全拆下。
-
断开电气线束与座椅开关的连接。
-
断开左侧驾驶位座椅倾斜电机电气连接器。
-

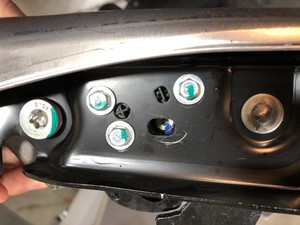

拆下将驾驶位座椅倾斜电机固定到座椅总成的螺栓（3 个）。
7.5 Nm (5.5 lbs-ft)注不要拆下调节臂的紧固件。提示： 推荐使用以下工具：- 8 毫米套筒
-

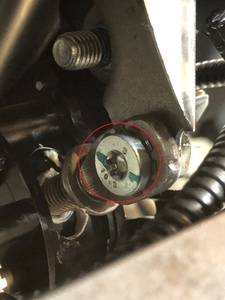

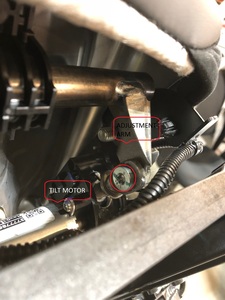

拆下并弃用将驾驶位座椅倾斜电机调节臂固定到座椅总成的螺栓。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T40 套筒
-

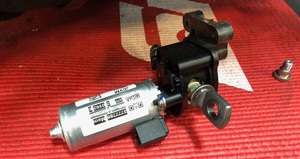

从座椅框架上拆下驾驶位座椅倾斜电机。
安装
-

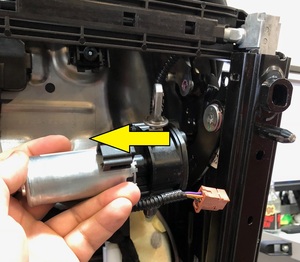

将驾驶位座椅倾斜电机放置到座椅框架上以供安装
注抬起倾斜电机，靠在座椅框架上。确保座椅框架中可以看到马达定位销。
-

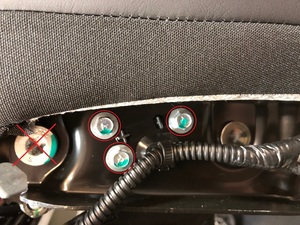

安装将驾驶位座椅倾斜电机固定到座椅总成的螺栓（3 个）。7.5 Nm (5.5 lbs-ft)注不要拆下调节臂的紧固件。提示： 推荐使用以下工具：
- 8 毫米套筒
-
安装新的螺栓，将驾驶位座椅倾斜电机调节臂固定到座椅总成。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T40 套筒
-

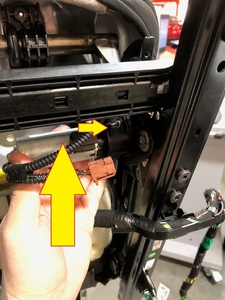

连接驾驶位座椅倾斜电机电气连接器。
-
将电气线束连接到靠背和座垫调节开关总成上，然后验证座椅开关的功能。
-
将驾驶位座椅外侧护板放置到座椅上，然后安装将侧护板固定到座椅的卡子（7 个）。
提示： 按压侧护板，将卡子固定到位。侧护板应该与座垫齐平。
- 安装驾驶位座椅靠背倾角调节按钮。请参阅按钮 - 靠背倾角调节 - 驾驶位座椅（拆卸和更换）。
- 安装驾驶位座垫调节按钮。请参阅按钮 - 座垫调节 - 驾驶位座椅（拆卸和更换）。
-
安装将驾驶位座椅外侧护板固定到座椅总成的螺钉。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
-
将前座椅安全带联动装置安装到预紧器上：
- 进行座椅校准。请参阅座椅 - 第一排（校准）。
- 将驾驶位座椅移回原位。
- 升高左侧前车窗，关闭左侧前车门。
