线束 - 座椅总成 - 第二排 - RH（五座）（拆卸和更换）
校正代码
17100082 1.68
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
-

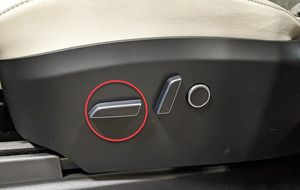

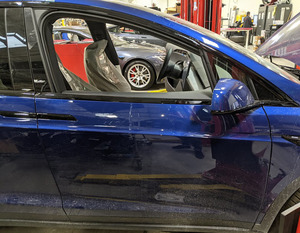

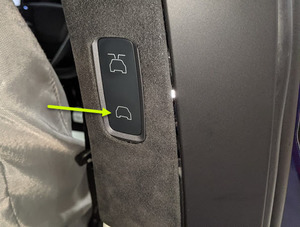

将左前座椅前移。
-

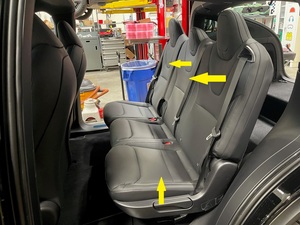

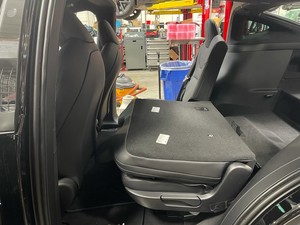

放倒第二排 60 百分比座椅。
-

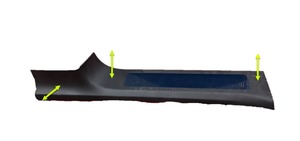

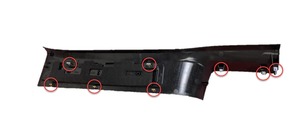

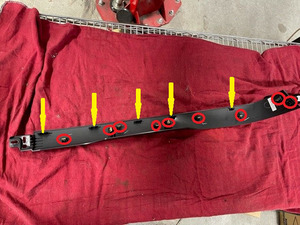

拆下左后门槛总成。
注8 个卡子，1 个固定销。
-

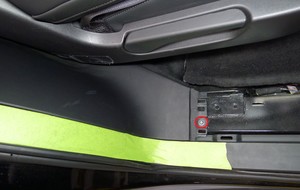

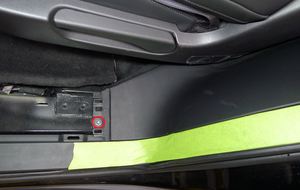

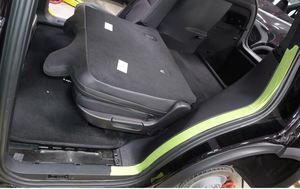

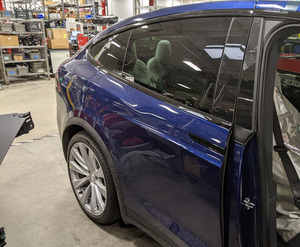

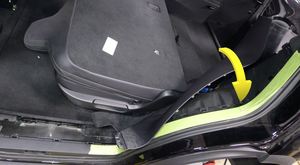

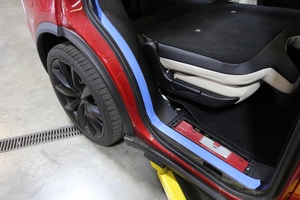

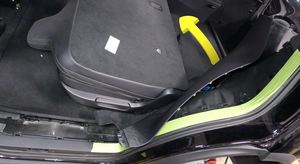

在左侧门框硬盖板上贴上胶带以避免损坏。
-
将右前座椅前移。
-

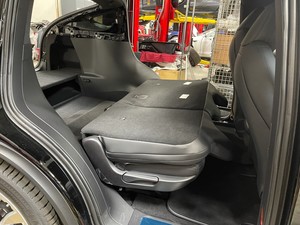

放倒第二排 40 百分比座椅。
-
拆下右后门槛总成。
注8 个卡子，1 个固定销。
-

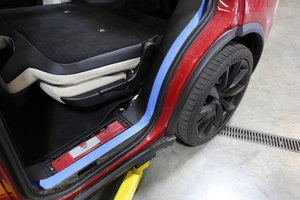

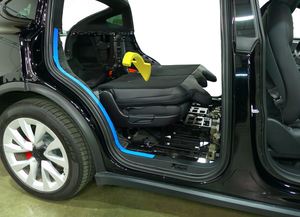

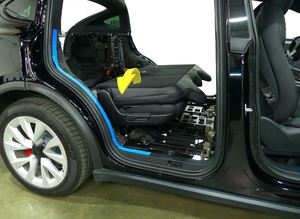

在右侧门框硬盖板上贴上胶带，以免造成损坏。
-

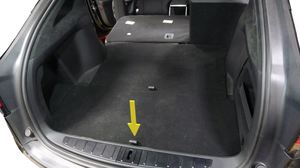

拆下后备箱负重底板。
-
拆下前备箱负重底板。
-

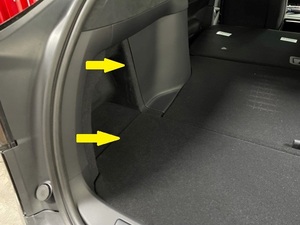

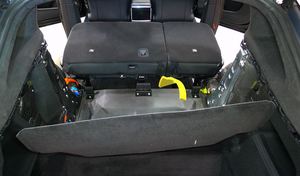

拆下后备箱间隙隔套。
-

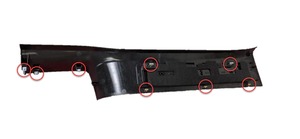

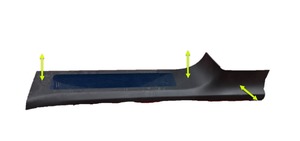

拆下行李箱右侧门槛饰板。
注4 个卡子，1 个固定销。
-

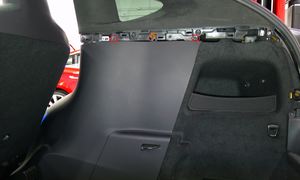

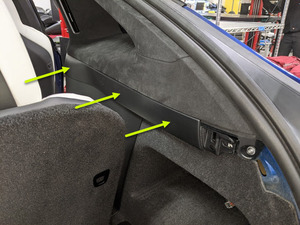

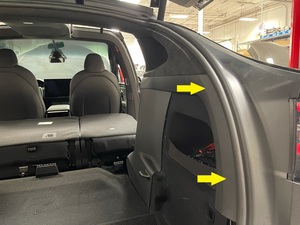

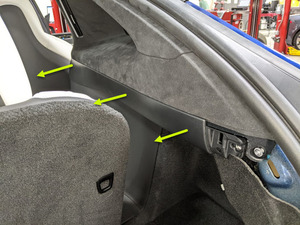

拆下右侧 C 柱中饰板。
注1 个螺钉，T20，2 Nm；9 个卡子。
-

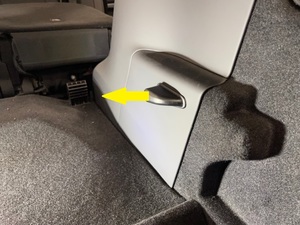

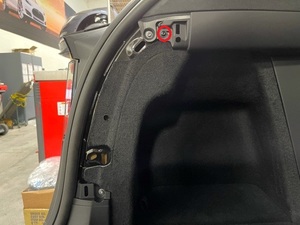

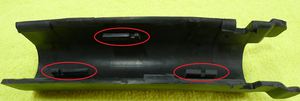

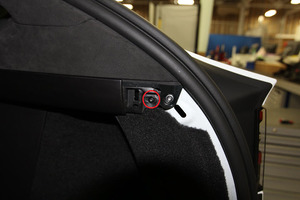

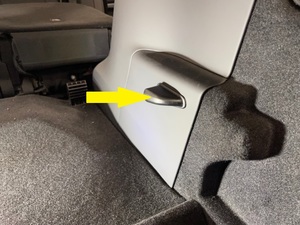

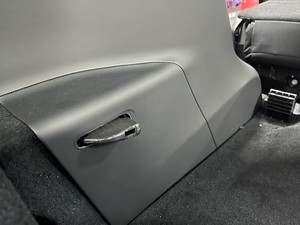

拆下后备箱右侧小拉手。
注1 个卡子，3 个锁片。
-

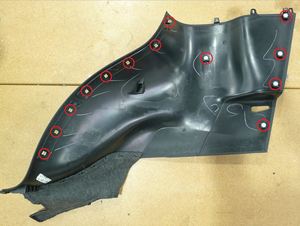

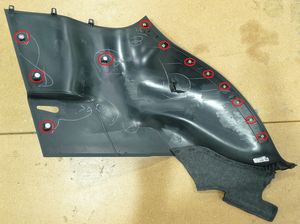

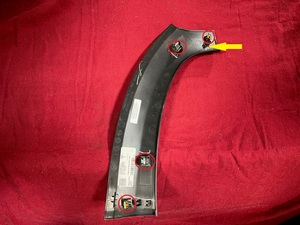

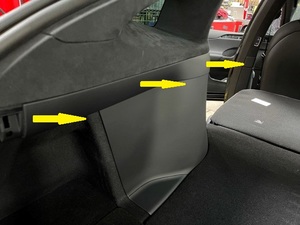

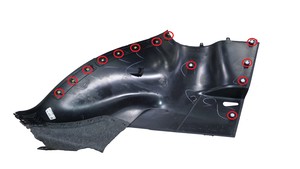

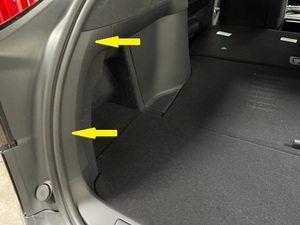

拆下右侧下部 C 柱。
注1 个补件螺栓，T25，2.5 Nm；2 个螺钉，T20，2 Nm；12 个卡子。补件螺栓拆下后丢弃。
-

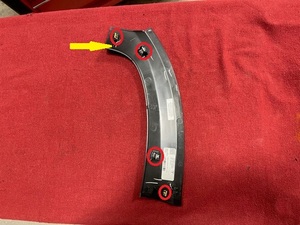

拆下后备箱左侧门槛饰板。
注4 个卡子，1 个固定销。
-

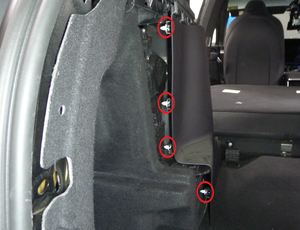

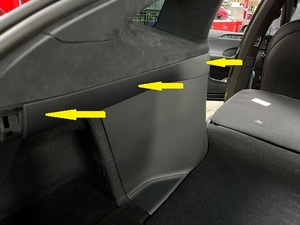

拆下左侧 C 柱中饰板。
注1 个螺钉，T20，2 Nm；9 个卡子；5 个锁片。
-
拆下后备箱左侧小拉手。
注1 个卡子，3 个锁片。
-
拆下左侧下部 C 柱。
注1 个补件螺栓，T25，2.5 Nm；2 个螺钉，T20，2 Nm；13 个卡子。补件螺栓拆下后丢弃。
-

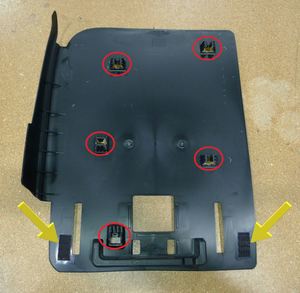

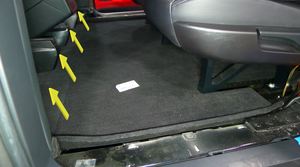

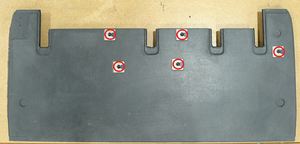

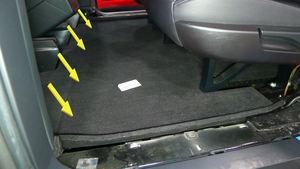

拆下第二排中间地毯底板。
注5 个卡子。向上倾斜前缘，以垂直状态取下。
-

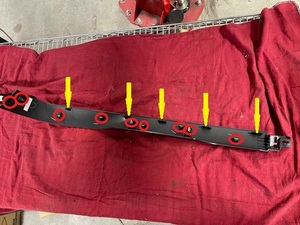

拆下右侧长条座椅底板支撑。
-

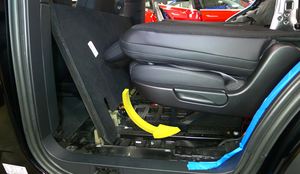

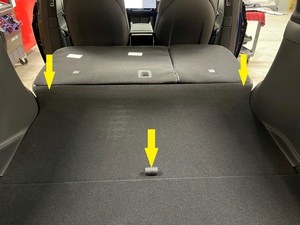

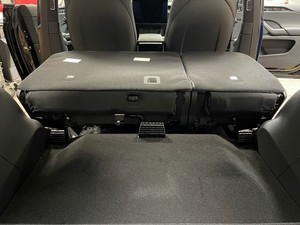

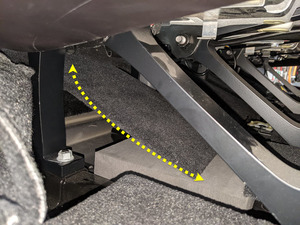

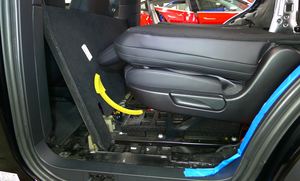

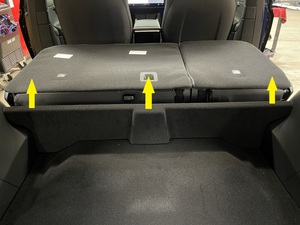

向后折叠后备箱毡毯。

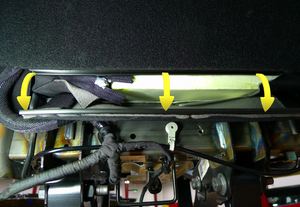

注从前端开始，将毡毯提起放到鱼叉支架上，向后折叠直至可接触到后排座椅部件。
-

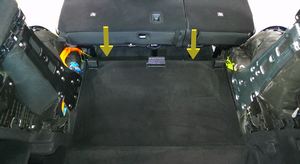

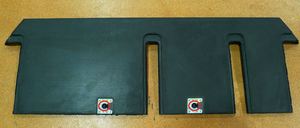

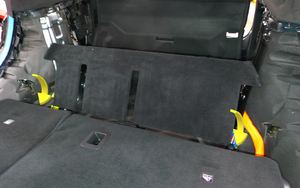

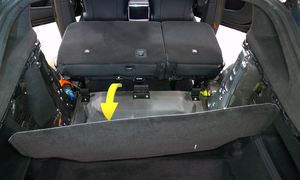

拆下第二排后地毯底板。
注2 个卡子。抬起底板前部松开卡子，然后抬起底板后部并从将其从座椅后面滑出。
-

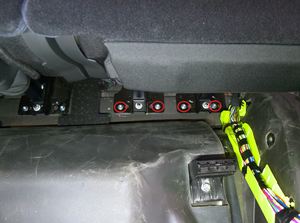

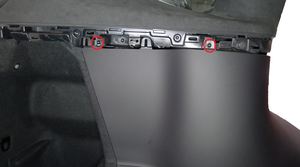

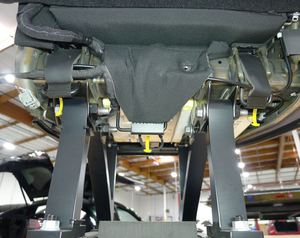

拆下将后排 40 百分比座椅滑轨固定到车身的螺栓。
注4 个补件螺栓，11 mm，45 Nm。补件螺栓拆下后丢弃。
-

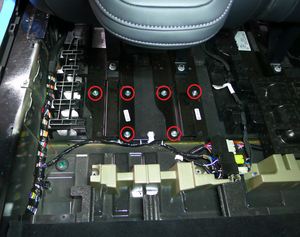

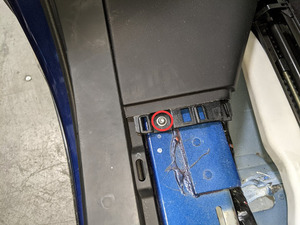

拆下将前排 40 百分比座椅滑轨固定到车身的螺栓。
注6 个补件螺栓，11 mm，45 Nm。补件螺栓拆下后丢弃。
-

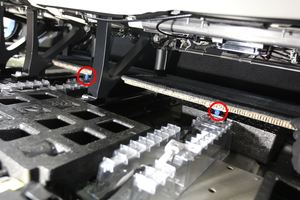

拆下第二排右侧座椅地毯支撑支架。
注2 个螺栓，10 mm，5 Nm。
-

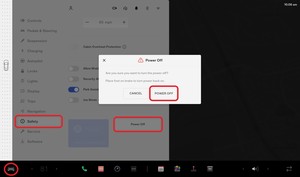

在中央显示器上关闭车辆电源。
注操作如下：Controls > Safety & Security > Power Off。
-

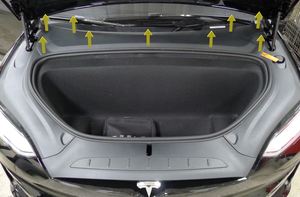

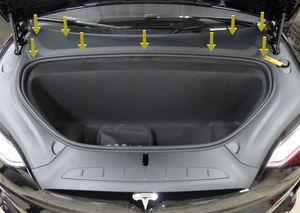

拆下前备箱后挡板。
注11 个卡子，2 个固定销。
-

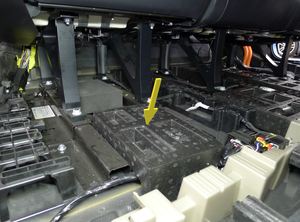

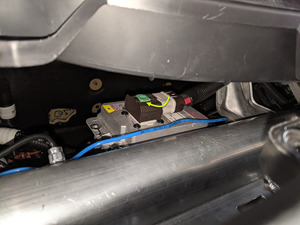

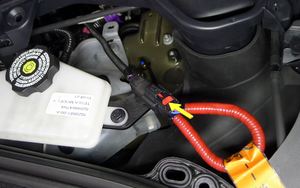

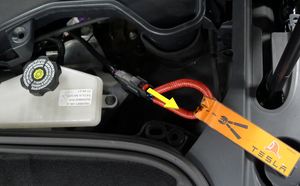

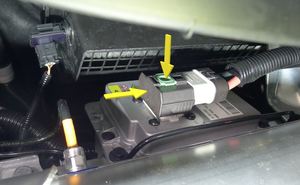

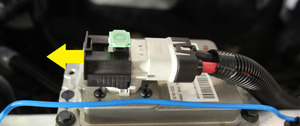

断开低压电池连接器和紧急响应回路 (FRL)。
注2 个连接器。提起并取下绿色锁片，然后向外拉黑色连接器锁以断开连接。取下紧急响应回路 (FRL) 上的红色锁片。
-

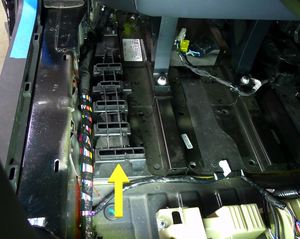

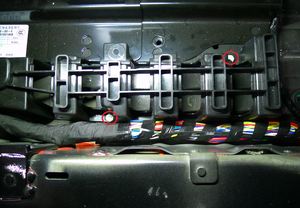

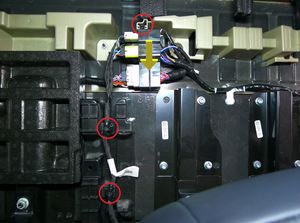

从右侧底板支撑支架上松开线束。
注2 个卡子，1 个固定销。
-

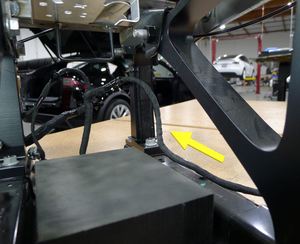

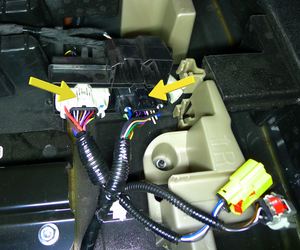

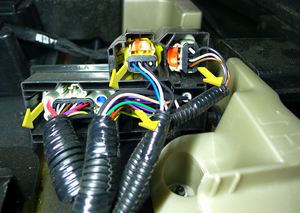

断开 40 百分比座椅的线束。
注4 个连接器，按下支架锁从支架上断开连接器以方便后续操作。断开前请先松开锁片。
-

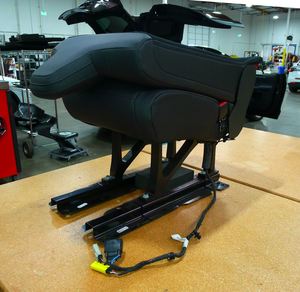

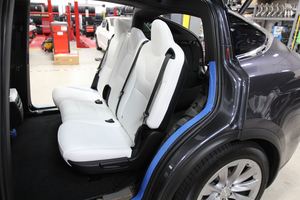

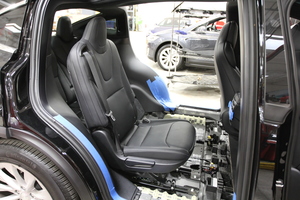

从车上拆下 40 百分比座椅总成。
注建议请助手帮忙。
-

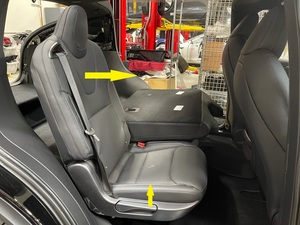

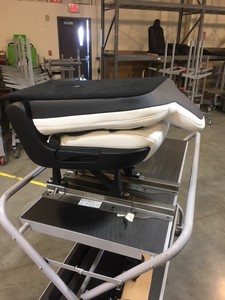

展开 40 百分比座椅总成。
-

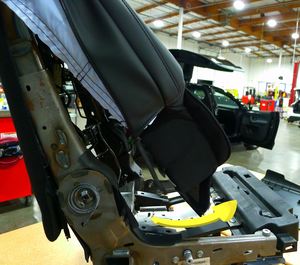

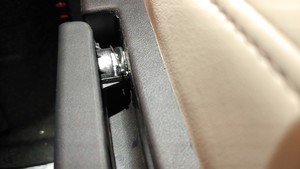

将楔子插入右侧座椅以方便后续操作。
注将楔子插入第二排左侧座椅和第二排座椅外侧靠背倾角调节器中间时应小心。
-

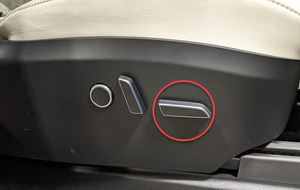

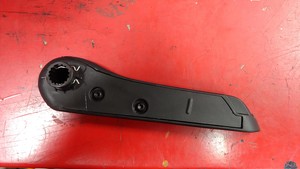

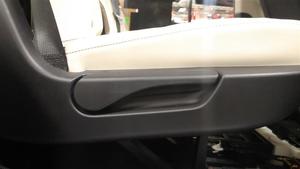

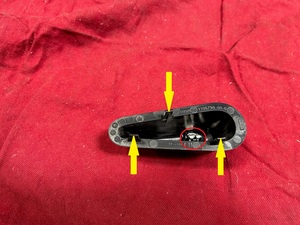

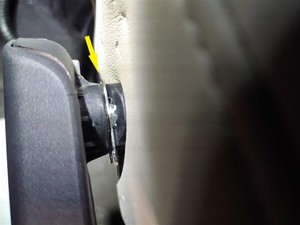

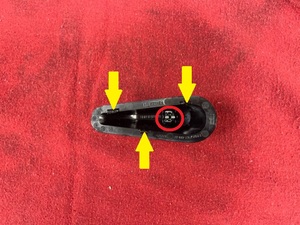

松开卡子并拆下右侧座椅靠背倾角调节手柄。
注1 个卡子，小心地从嵌件上松开卡子，然后将右侧座椅靠背倾角调节手柄向外拉进行拆下。
-

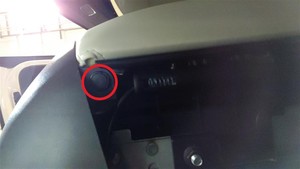

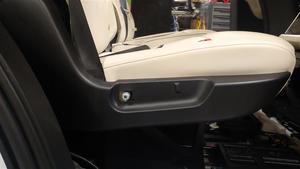

拆下固定右侧座椅外侧靠背倾角调节器盖的卡子。
注1 个卡子。
-

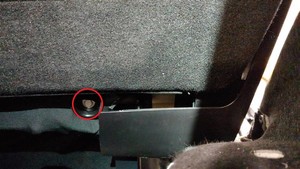

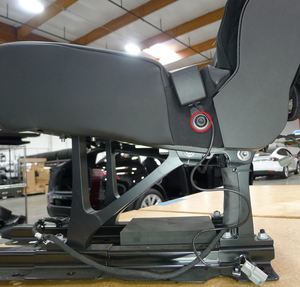

拆下固定右侧座椅外侧靠背倾角调节器盖的螺栓。
注1 个螺栓，10 mm，4Nm
-

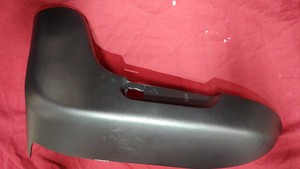

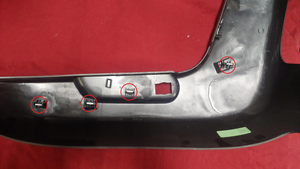

松开卡子并从座椅上拆下右侧座椅外侧靠背倾角调节器盖。
注4 个卡子，松开卡子并向上提起以便从车上拆下。
-

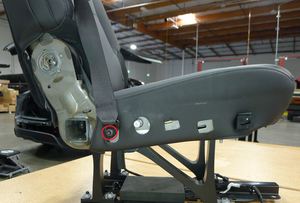

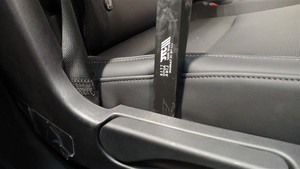

从右侧 40 百分比座椅上拆下安全带。
注1 个螺栓，T50，45 Nm。丢弃补件螺栓。
-

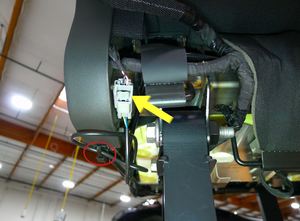

松开第二排右侧座椅安全带带扣线束。
注1 个连接器，1 个边缘卡，1 个卡子，断开线束后松开卡子。
-

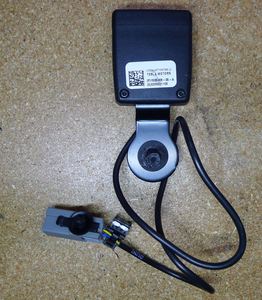

拆下第二排右侧座椅安全带带扣。
注1 个螺栓，T50，45 Nm。
-

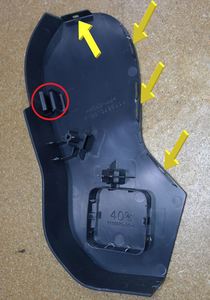

拆下第二排 40 百分比座椅内侧铰链盖。
注1 个卡子，4 个锁片，从座椅上拉开以松开卡子，然后从下往上松开锁片，向上提起顶部边缘将其与座椅骨架分离。
-

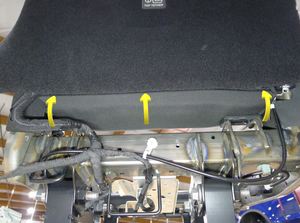

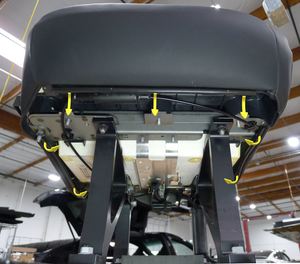

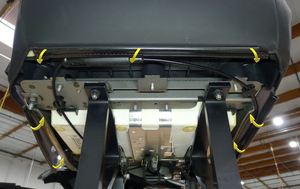

从 40 百分比座椅支架总成上松开座垫饰板。
注6 个 J 形卡。
-

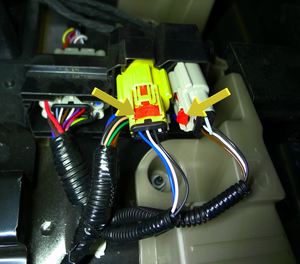

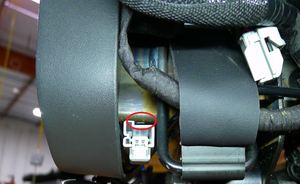

松开 40 百分比座椅总成加热器和安全带未系报警器的连接。
注2 个连接器，1 个卡子，松开安全带未系报警器处的卡子。
-

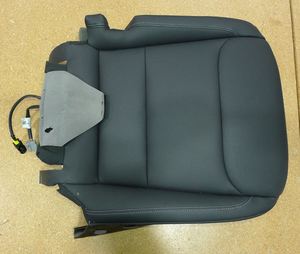

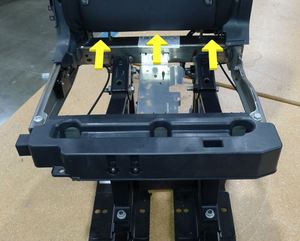

拆下 40 百分比座椅座垫。

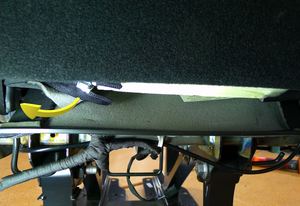

注处理靠背下面的线束和张紧片。
-

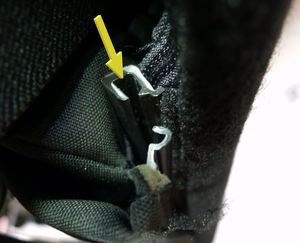

松开 40 百分比座椅靠背套。
注1个 J 形钩。
-

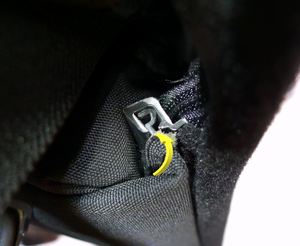

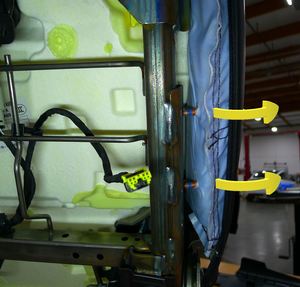

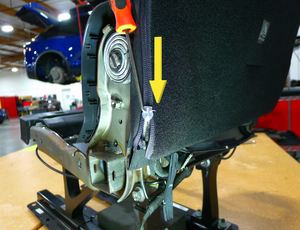

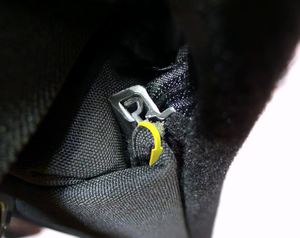

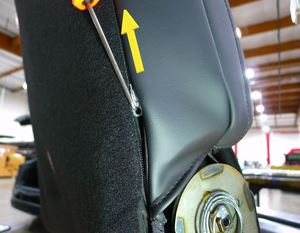

拉开 40 百分比座椅靠背罩左右两侧座椅靠背套的拉链。
注拉链末端塞在靠背套下方。可使用锥子扯动拉链。
-

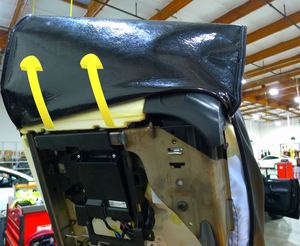

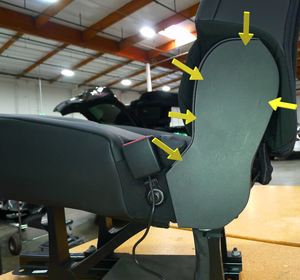

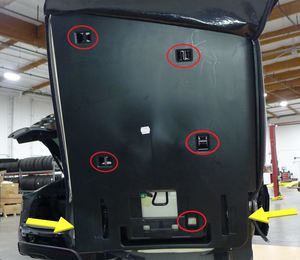

从 40 百分比座椅总成上拆下塑料座椅靠背。
注5 个卡子，2 个 Velcro 扣带，将靠背罩折叠越过头枕以方便后续操作。
-

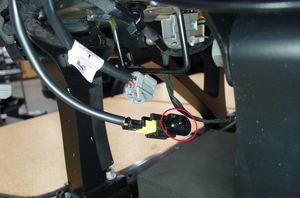

断开 40 百分比座椅加热器和侧气囊连接器。
注2 个连接器，1 个卡子，侧气囊卡在靠背骨架上。
-

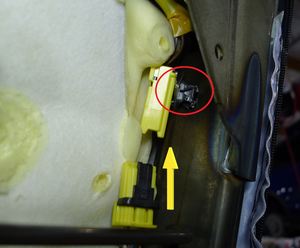

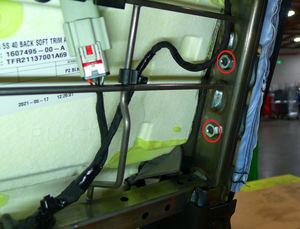

松开 40 百分比座椅侧气囊。
注2 个螺母，13 mm，20 Nm，螺母拆下后弃用。将侧气囊拉出靠背骨架和安装螺柱。
-

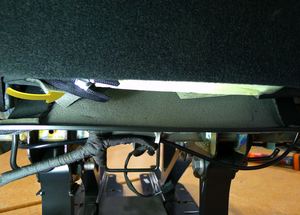

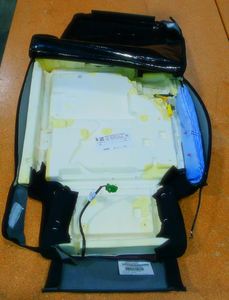

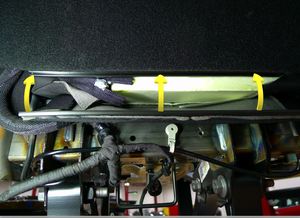

从座椅骨架上松开 40 百分比座椅靠背垫的下部。
注处理靠背骨架下面的线束和张紧片。
-

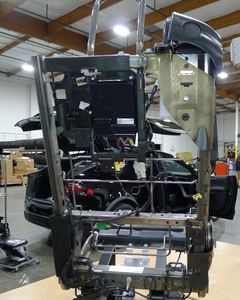

从靠背骨架上拆下 40 百分比座椅靠背饰板分总成。
注提起饰板分总成将其与骨架分离。
-

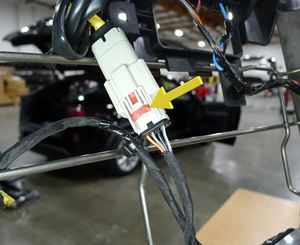

断开安全带线束连接器。
注1 个连接器，松开锁片。
-

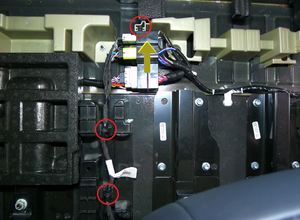

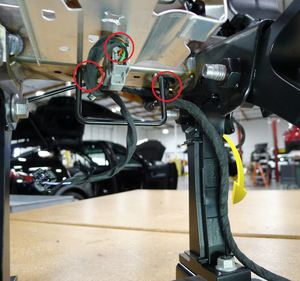

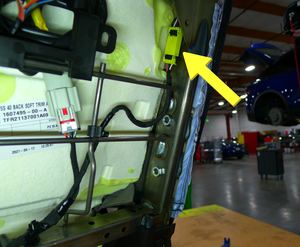

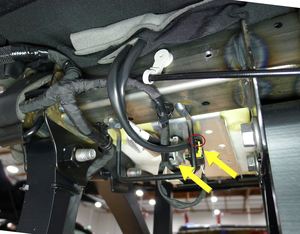

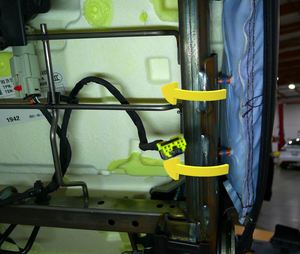

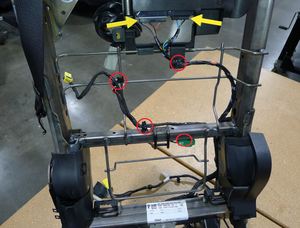

松开第二排 40 百分比座椅线束至控制器电子控制单元 (ECU) 连接器。

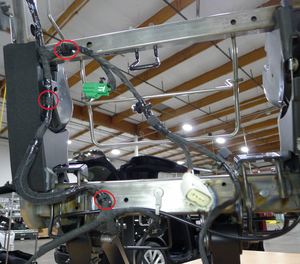

注2 个连接器，4 个卡子。
-
从靠背骨架上松开第二排 40 百分比座椅安全带。
注3 个卡子。
-
从座垫骨架上松开第二排 40 百分比座椅安全带。
注3 个卡子。
-

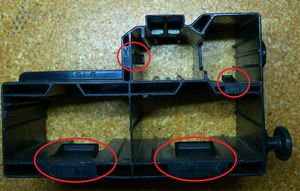

拆下 40 百分比座椅竖板盖。
注2 个锁片。
-

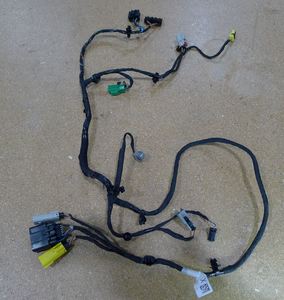

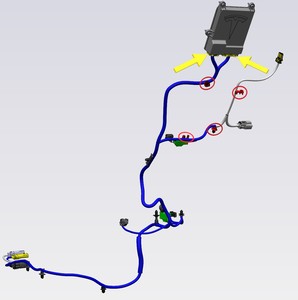

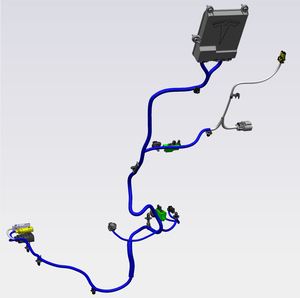

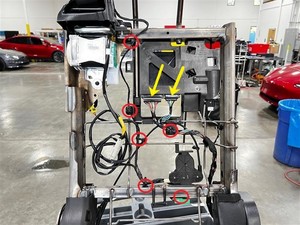

拆下第二排 40 百分比座椅 5S 线束。
安装
-

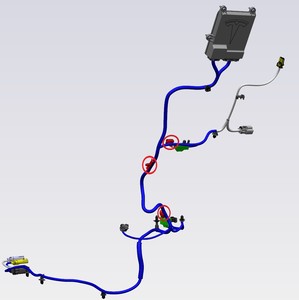

安装第二排 40 百分比座椅 5S 线束。

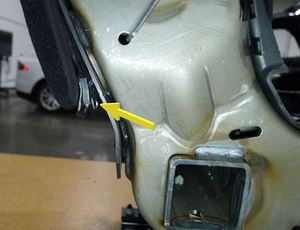

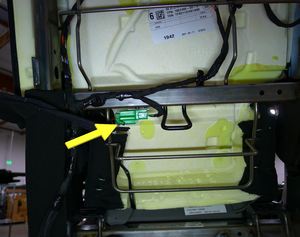

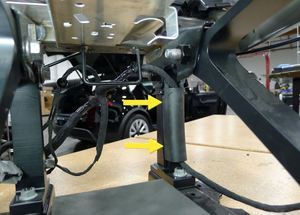

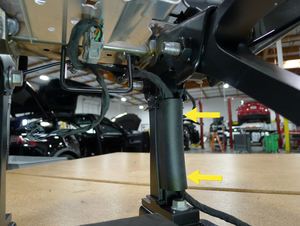

注3 个卡子，确保座垫加热器连接器 X2008A 面向后方，以便正确定向线束并沿后立柱向下布线。
-
固定 40 百分比座椅立柱盖。
注2 个锁片。
-

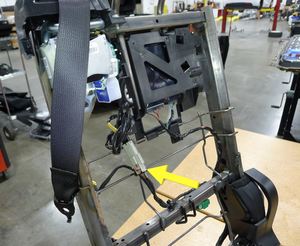

将第二排 40 百分比座椅安全带固定到靠背骨架。
注3 个卡子。
-

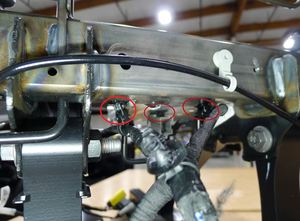

将第二排 40 百分比座椅线束固定到控制器电子控制单元 (ECU) 连接器。
注2 个连接器，6 个卡子。
-
连接安全带线束连接器。
注1 个连接器，固定锁片。
-
将 40 百分比座椅靠背饰板分总成安装到靠背骨架上。

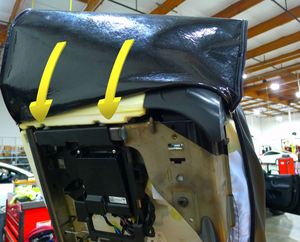

注将饰板分总成越过头枕支架向下滑动到座椅控制器支架。
-
将 40 百分比座椅靠背垫的下部固定到座椅骨架上。
注处理靠背骨架下面的线束和张紧片。
-
固定 40 百分比座椅侧气囊。
注2 个螺母，13 mm，20 Nm，将侧气囊安装螺柱穿过靠背骨架，安装新螺栓。
-
连接 40 百分比座椅加热器和侧气囊连接器。
注2 个连接器，1 个卡子，侧气囊卡在靠背骨架上。
-

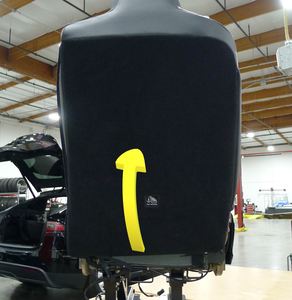

将塑料座椅靠背固定在 40 百分比座椅骨架上。
注5 个卡子，2 个 Velcro 扣带，将靠背罩折叠越过头枕以方便后续操作。
-

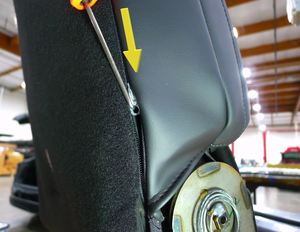

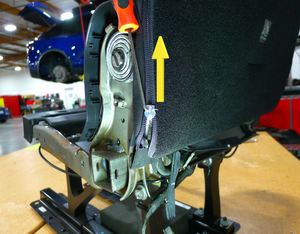

拉上 40 百分比座椅靠背罩左右两侧座椅靠背套的拉链。
注确保拉链的末端塞在靠背罩下方。使用长凿可更快拉开拉链。
-
将 40 百分比座椅靠背套固定到靠背罩上。
注1 个 J 形钩。
-
安装 40 百分比座椅座垫。
注处理靠背下面的线束和张紧片。
-
固定 40 百分比座椅总成加热器和安全带未系报警器的连接。
注2 个连接器，1 个卡子，固定安全带未系报警器处的卡子。
-
将座垫饰板固定到 40 百分比座椅支架总成上。
注6 个 J 形卡。
-
安装第二排 40 百分比座椅内侧铰链盖。
注1 个卡子，4 个锁片，将上部锁片向下滑动到座椅骨架上，然后固定卡子和锁片。
-
安装第二排右侧安全带带扣。
注1 个螺栓，T50，45 Nm。
-
固定第二排右侧安全带带扣线束。
注1 个连接器，1 个边缘卡，1 个卡子。
-
将安全带安装到右侧 40 百分比座椅骨架上。
注1 个螺栓，T50，45 Nm，安装新螺栓。
-
将右侧座椅外侧靠背倾角调节器盖安装到座椅上。
注4 个卡子，固定卡子前，将右上角钩在座椅上。
-
将右侧座椅外侧座椅靠背倾角调节器固定螺栓固定在座椅上。
注1 个螺栓，10 mm，4 Nm
-
将右侧侧座椅外座椅靠背倾角调节器固定卡子固定在座椅上。
注1 个卡子。
-

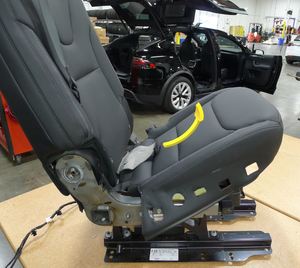

安装右侧座椅靠背倾角调节手柄。
注推入座椅，将卡子固定到位。
-

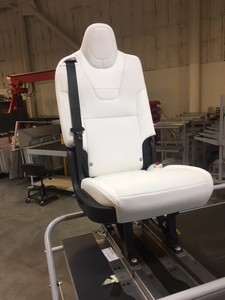

放倒 40 百分比座椅。
-
将 40 百分比座椅总成安装到车内。
注建议请助手帮忙，确保导向销正确对正。
-

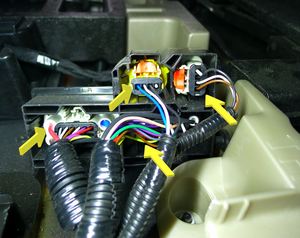

连接 40 百分比座椅总成线束。
注4 个连接器，确保连接器锁接合，将连接器外壳固定到支架上。
-
将 40 百分比座椅线束固定到右侧底板支撑支架上。
注2 个卡子，1 个固定销。
-
安装右侧第二排座椅地毯支架。
注2 个螺栓，10 mm，5 Nm。
-
安装将前排座椅滑轨固定在 40 百分比座椅上的螺栓并手动拧紧。
注6 个补件螺栓，11 mm，45 Nm，安装新的补件螺栓，暂不紧固。
-

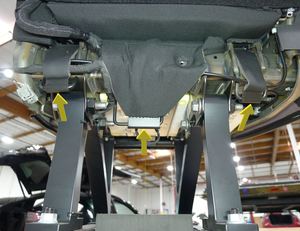

安装剩余的 40 百分比座椅滑轨后端螺栓。
注4 个螺栓，11 mm，45 Nm，安装新的补件螺栓。
-
拧紧 40 百分比座椅滑轨前端螺栓。
注6 个螺栓，11 mm，45 Nm，先紧固两侧最前端螺栓，在紧固外侧螺栓。
-

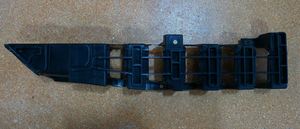

安装右侧座椅底板支撑。
-

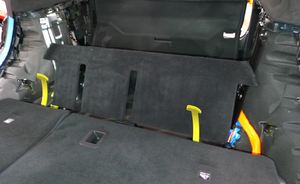

安装第二排后地毯底板。
注2 个卡子，将底板向下滑动到座椅后方，降下底板前端将卡子卡好。
-

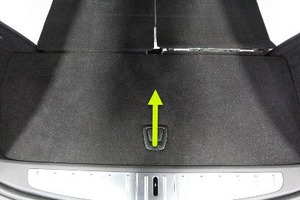

将后备箱毡毯折叠回原位。
注将地毯向下折叠到鱼叉支架上。
-
安装第二排中间地毯底板。
注5 个卡子，更换损坏的卡子，安装面板后端到位并固定卡子。
-
安装左侧下部 C 柱。
注1 个螺纹胶螺栓，T25，2.5 Nm；2 个螺钉，T20，2 Nm；13 个卡子，安装新的螺纹胶螺栓。
-
安装左后门槛总成。
注8 个卡子，1 个固定销。
-
安装左侧 C 柱中饰板。
注9 个卡子，5 个锁片，1 个螺钉，T20，2 Nm。
-
安装右侧 C 柱下饰板。
注1 个螺纹胶螺栓，T25，2.5 Nm；2 个螺钉，T20，2 Nm；12 个卡子，安装新的螺纹胶螺栓。
-
安装右后门槛总成。
注8 个卡子，1 个固定销。
-
安装右侧 C 柱中饰板。
注1 个螺钉，T20，2 Nm；9 个卡子。
-
安装后备箱右侧门槛饰板。
注4 个卡子，1 个固定销。
-
安装后备箱左侧门槛饰板。
注4 个卡子，1 个固定销。
-

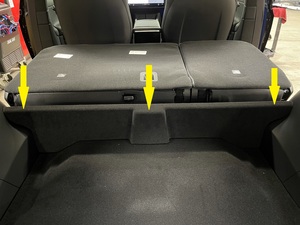

安装后备箱间隙隔套。
-

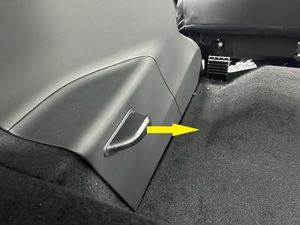

安装后备箱左侧小拉手。
注1 个卡子，3 个锁片。
-
安装后备箱右侧小拉手。
注1 个卡子，3 个锁片。
-
安装前备箱负重底板。
-
安装后备箱负重底板。
-

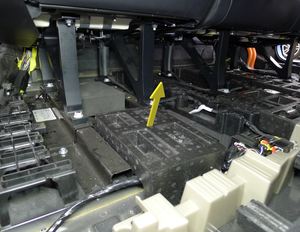

连接紧急响应回路 (FRL) 和低压电池连接器。
注2 个连接器。先固定好紧急响应回路 (FRL)，然后将低压电池连接放置好，再向内推动黑色连接器锁以进行固定。低压电池完全就位后，紧固上部锁片。
-

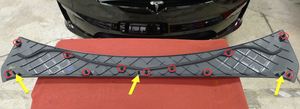

安装前备箱后挡板。
注11 个卡子，2 个固定销。
- 关闭前备箱盖。
- 通过用户界面 (UI) 关闭掀背车门。
-

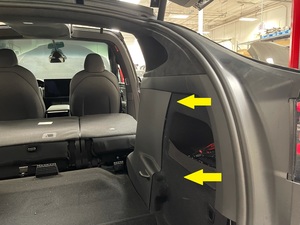

从右侧下部 C 柱和门框硬盖板上撕下保护胶带。
-
展开 40 百分比座椅总成。
-

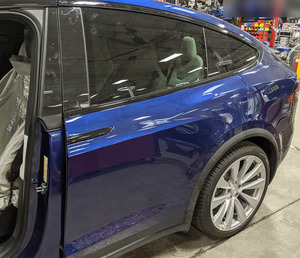

校准右侧鹰翼门。
注长按上部 B 柱按钮，手动校准。
-
将右前座椅移回原位。
-
关闭右前车门。
-
从左侧下部 C 柱和门框硬盖板上撕下保护胶带。
-
展开 60 百分比座椅总成。
-

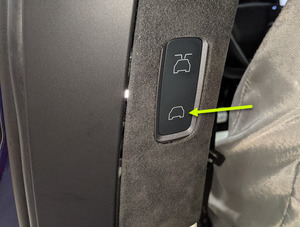

校准左侧鹰翼门。
注长按上部 B 柱按钮，手动校准。
-
将左前座椅移回原位。
