校正代码 17102812 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 打开左前车门。
2. 降下左前车窗。
3. 降下左后车窗

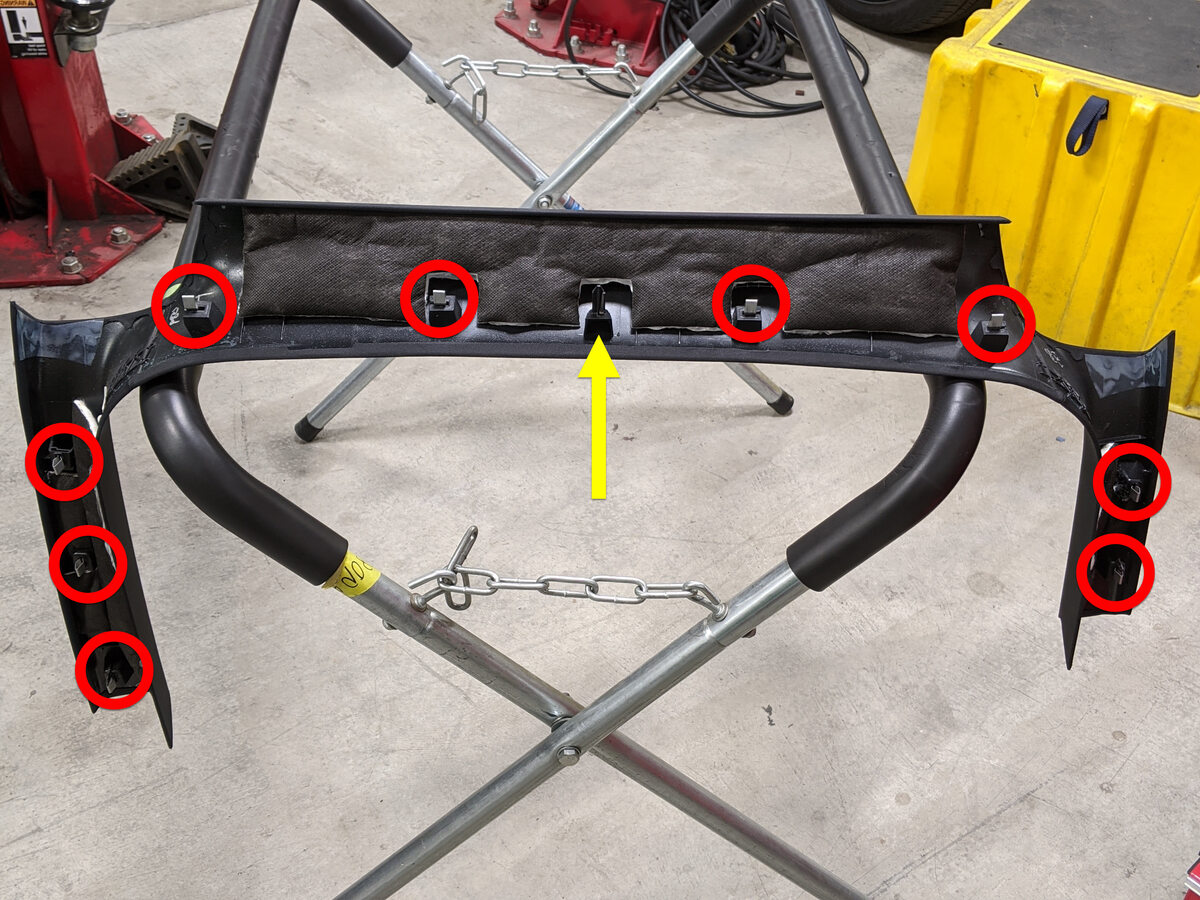

4. 打开左侧鹰翼门
5. 拆下左侧鹰翼门下部饰件
   注

   9 个 V 型夹；更换破损的 V 型夹；如有缺失，请补齐。拆除时，注意请勿损坏车门饰板





6. 拆下左后饰板
   注

   7 个卡子，2 个连接器

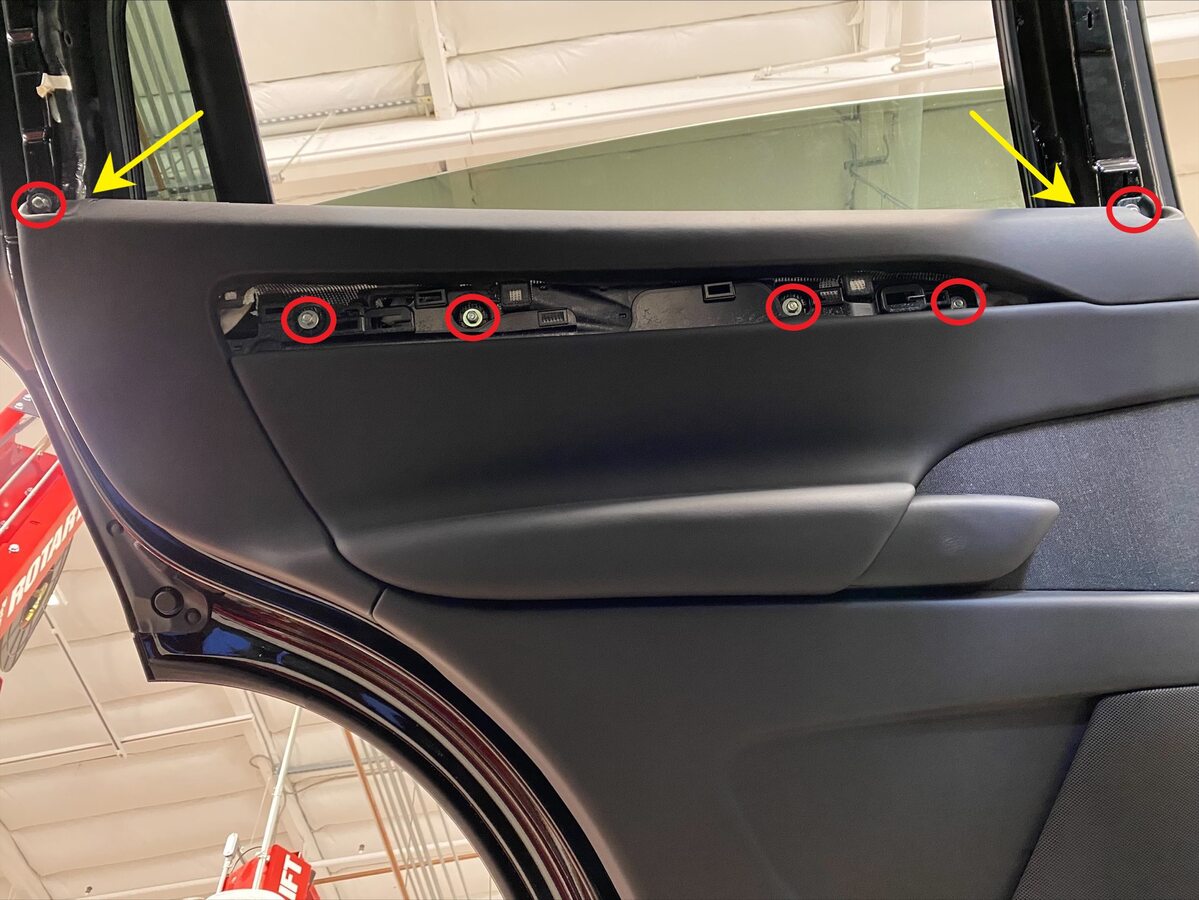

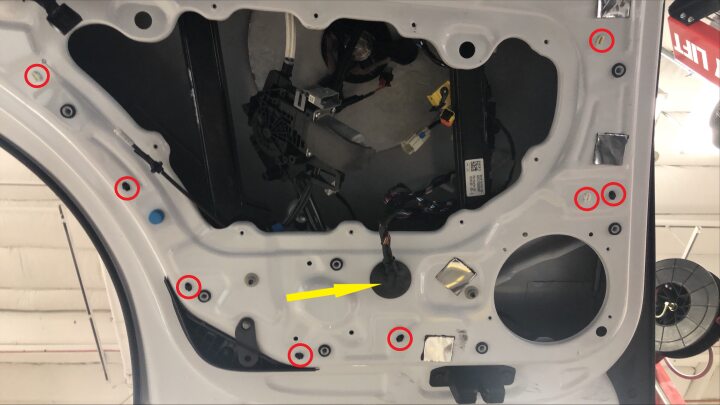

7. 拆下用于将左后车门板固定到车门上的螺栓
   注

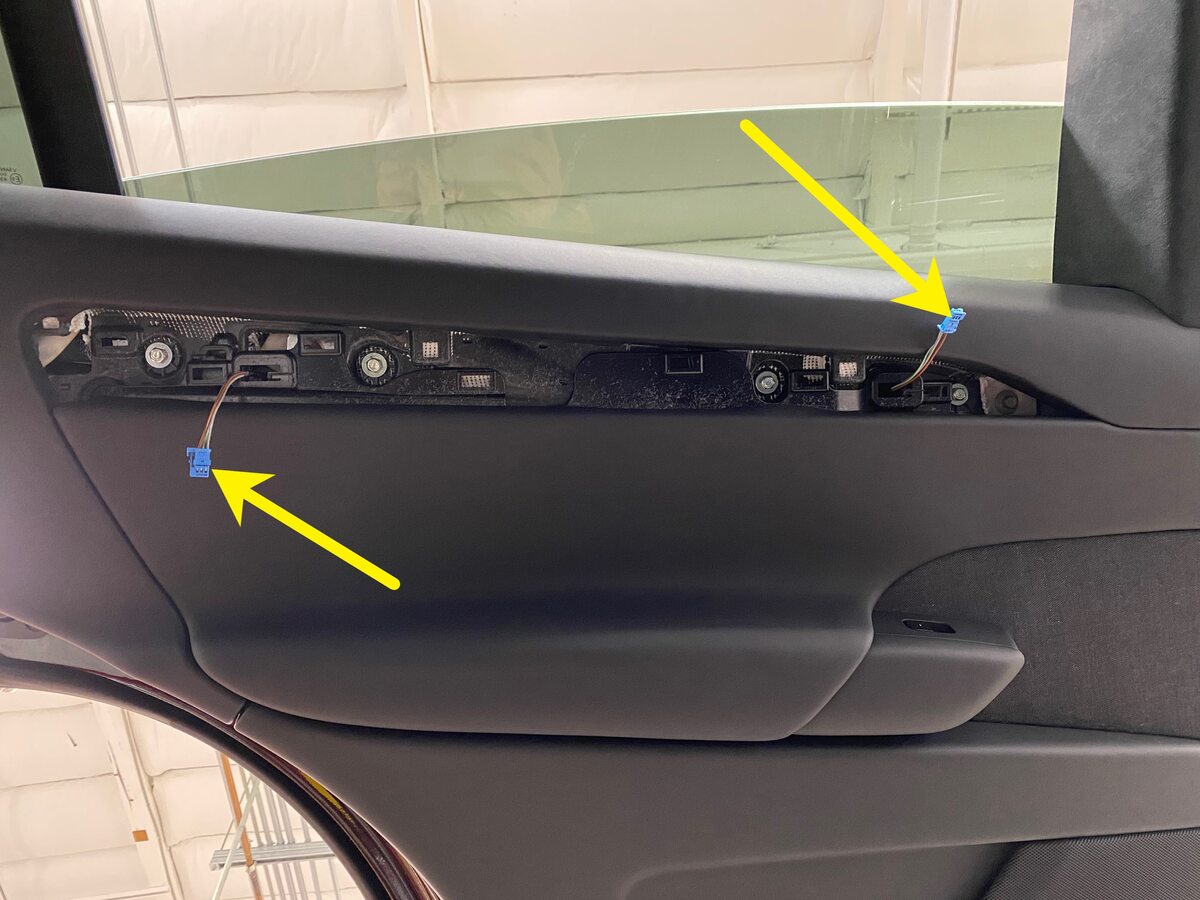

   8 个螺栓，10 毫米，6 Nm

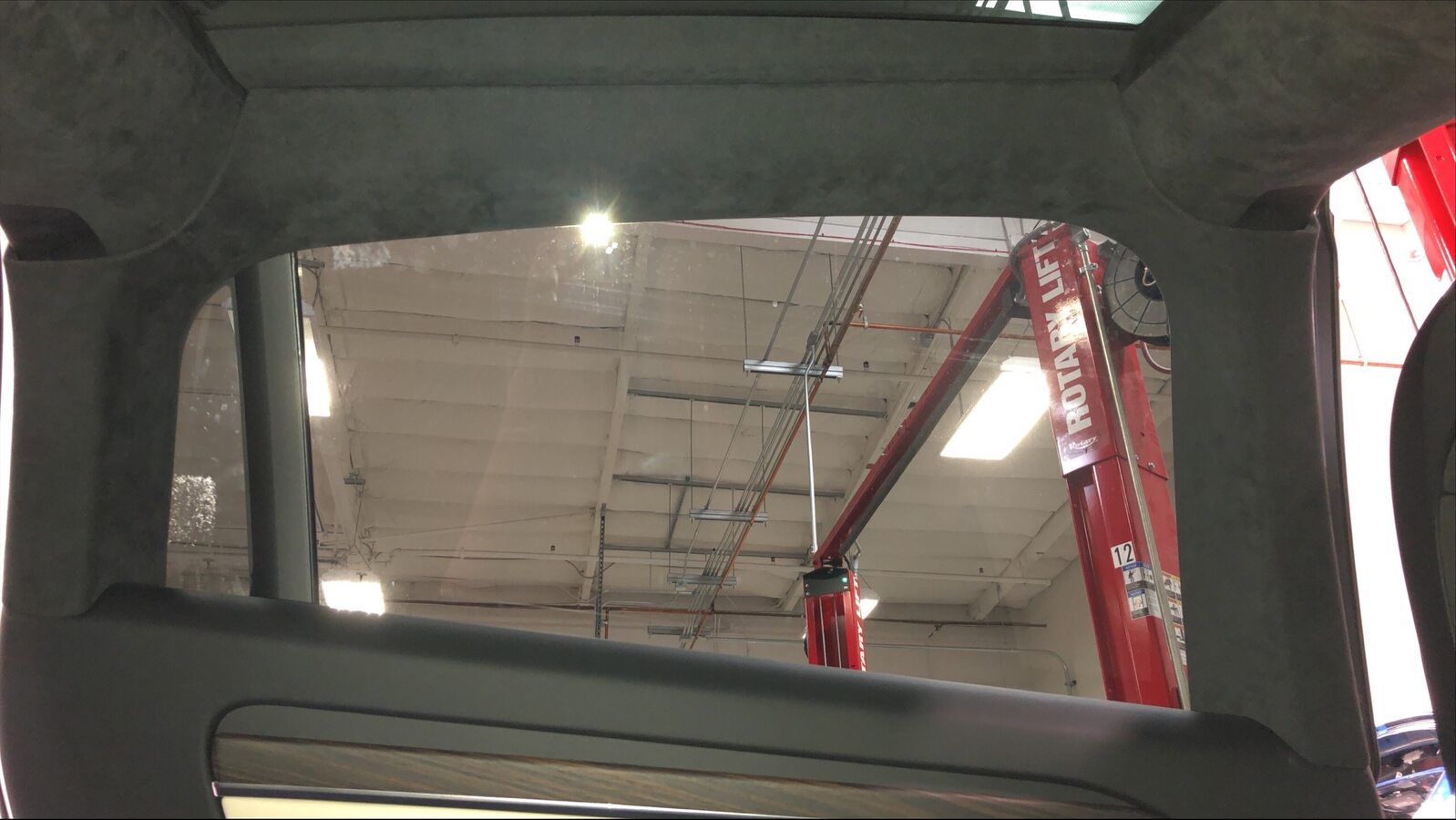

8. 升起左后车窗
9. 打开前备箱盖。
10. 通过触摸屏关闭车辆电源。



11. 拆下前备箱后部挡板。





12. 断开低压电池连接器和紧急响应回路。

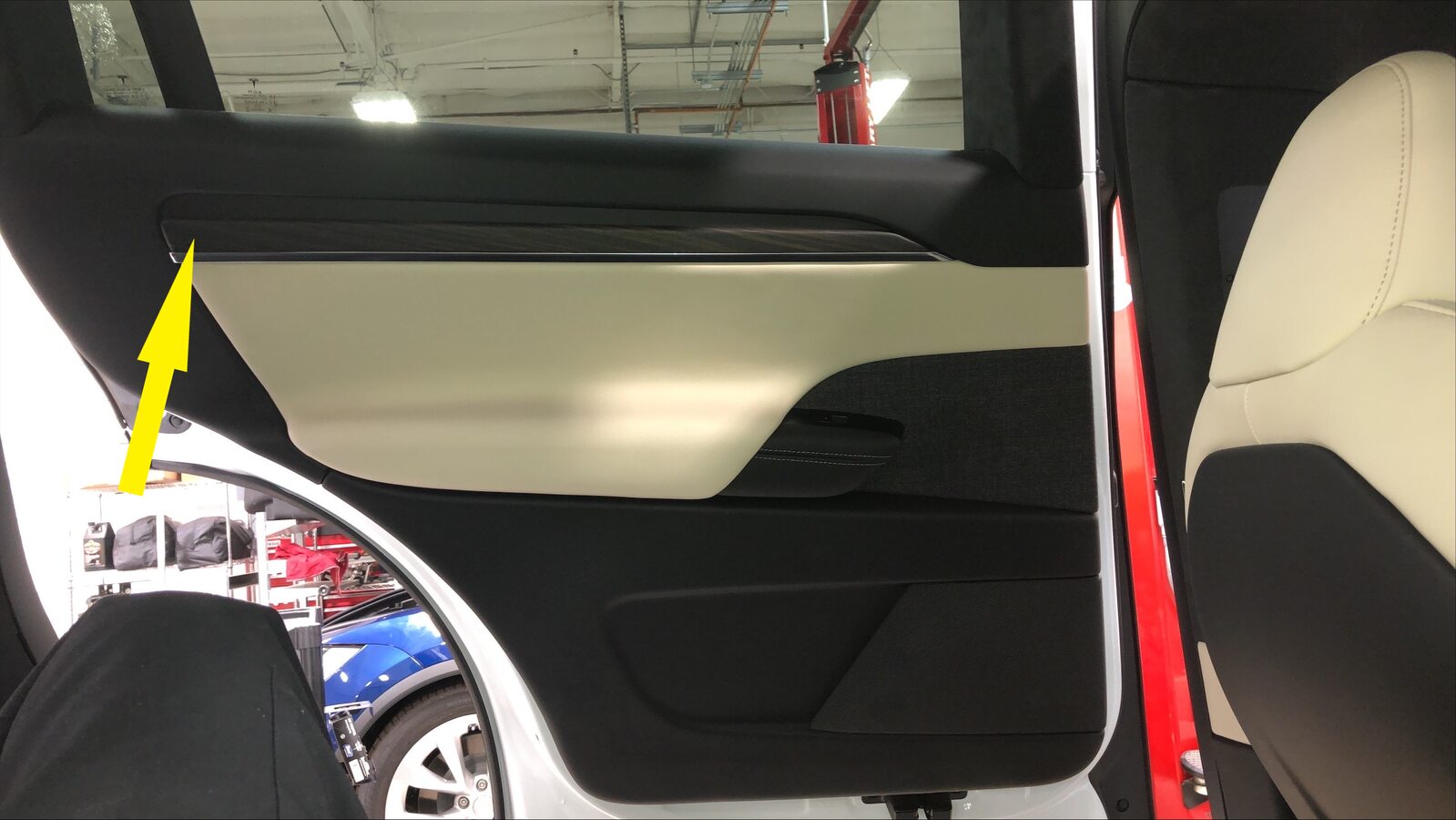

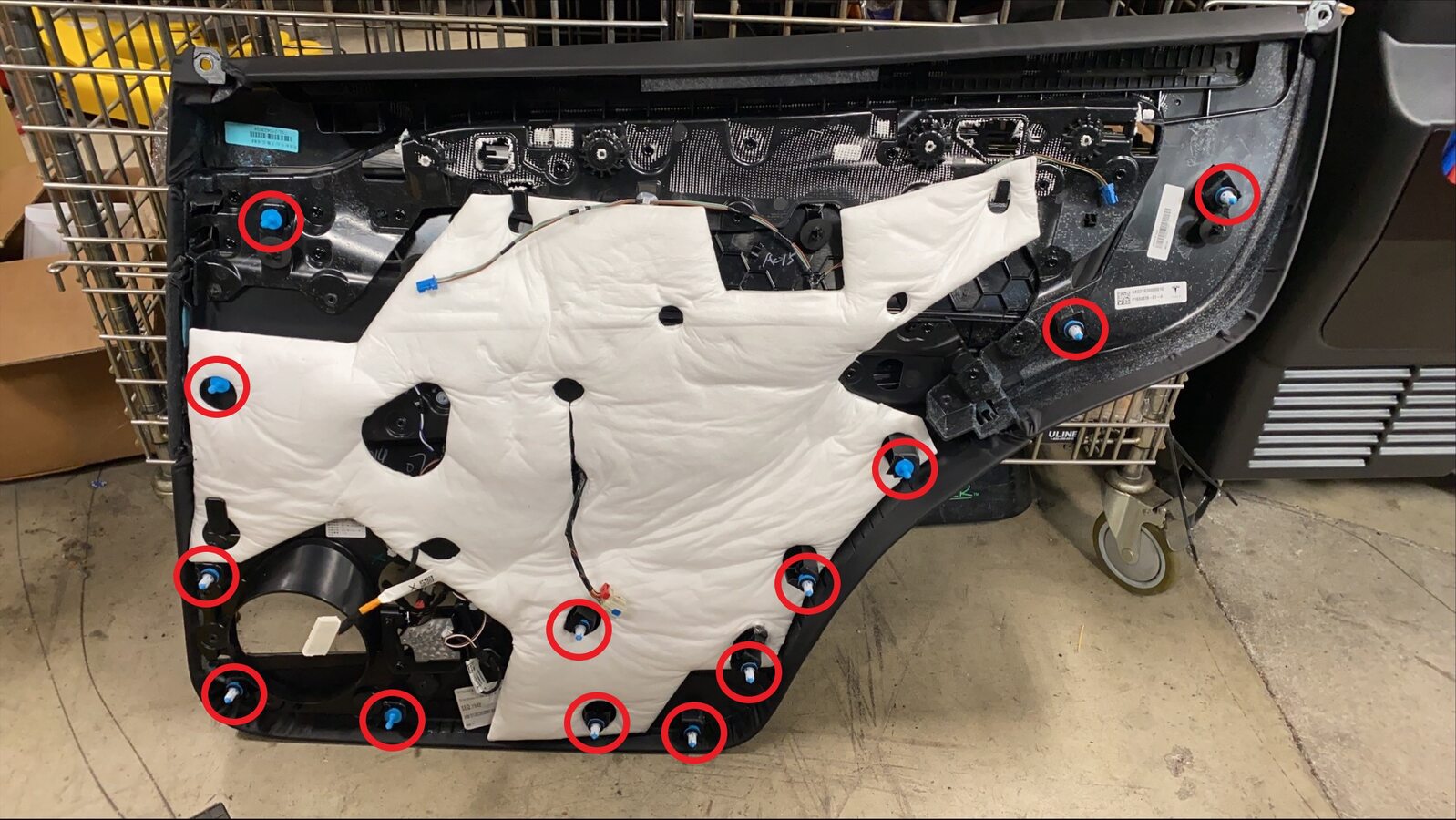

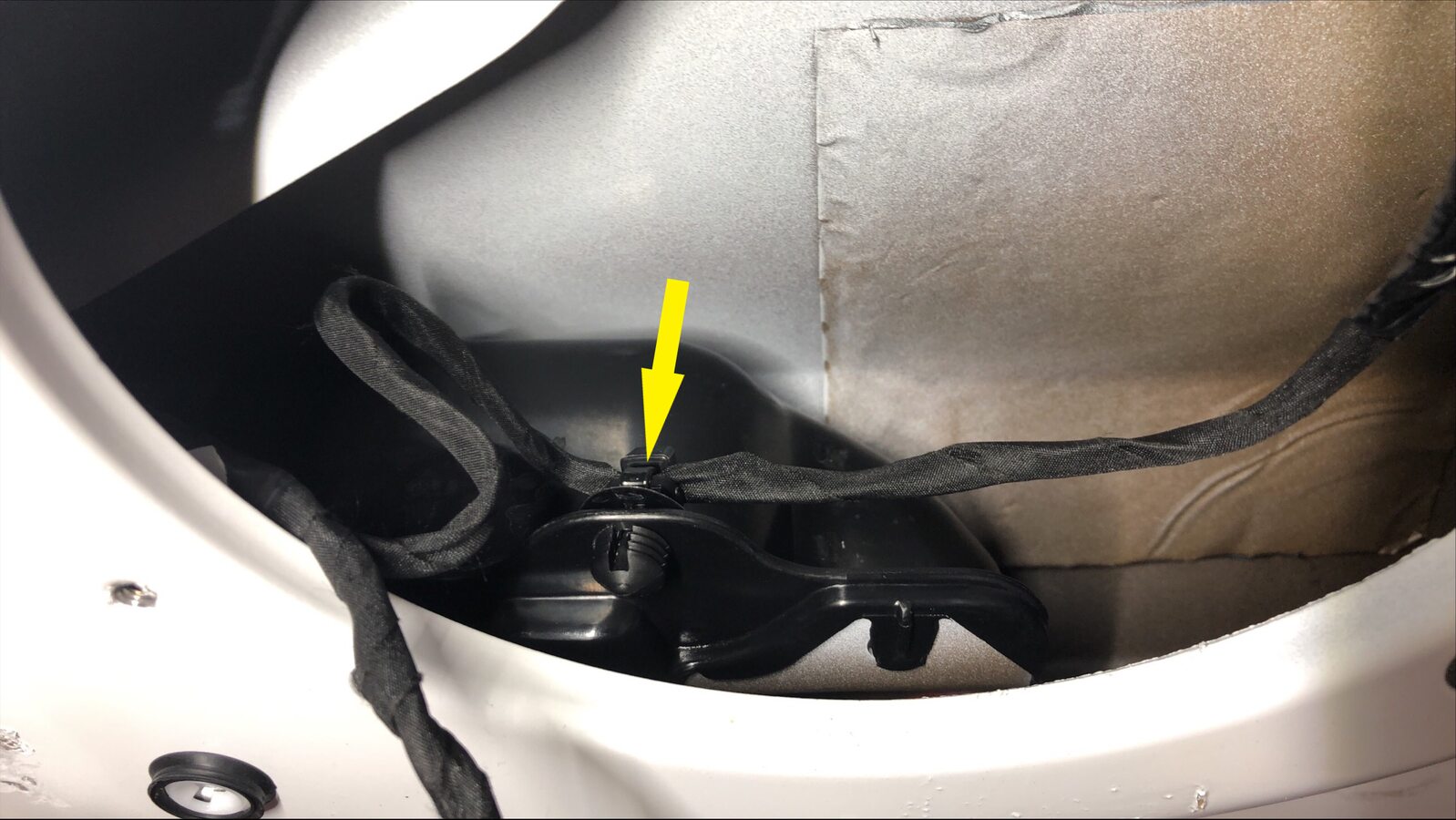

13. 拆下左后车门饰板
    注

    13 个卡子，2 个连接器

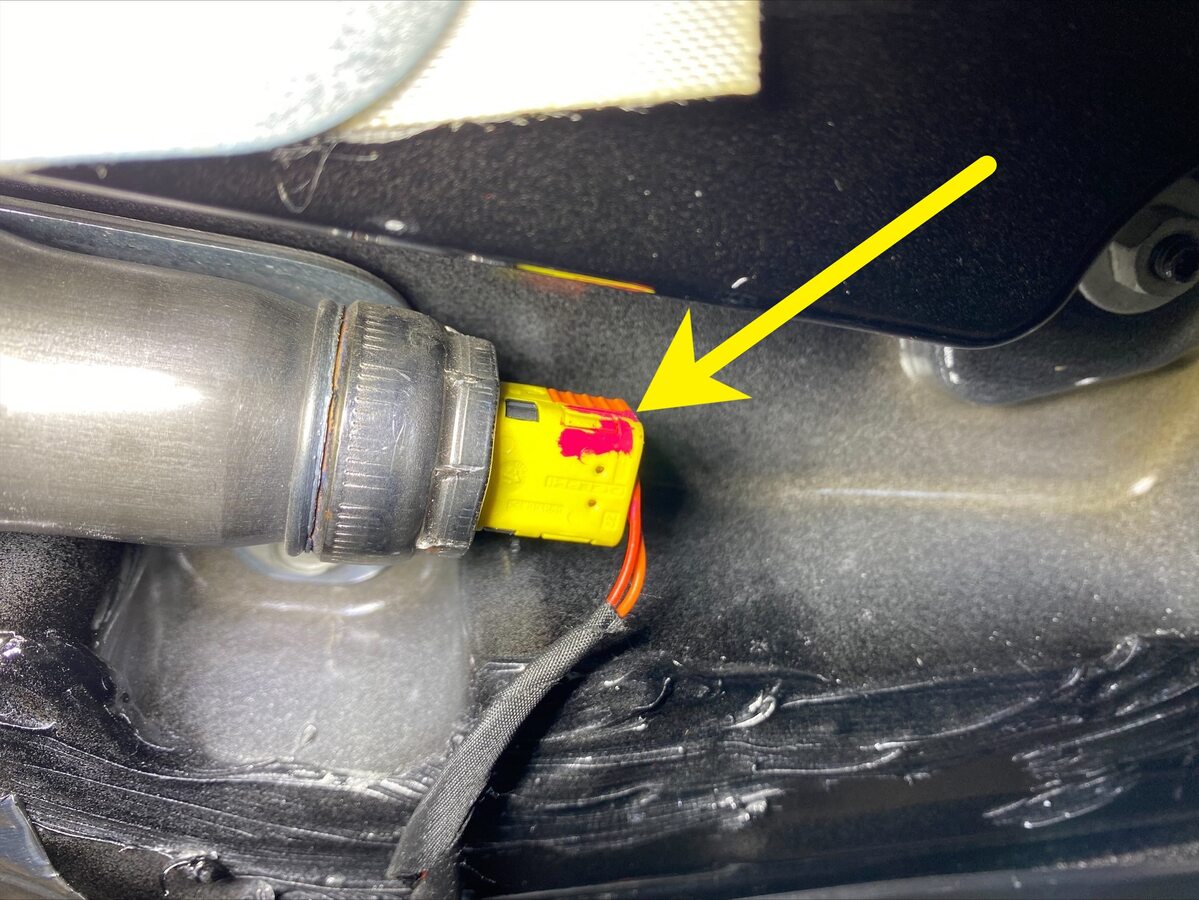

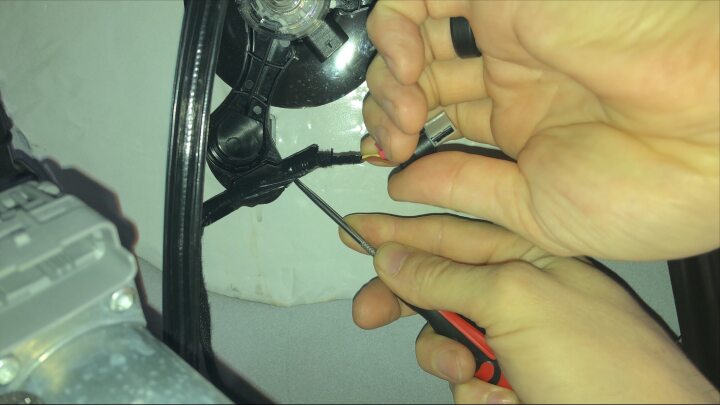

14. 断开第二排头部安全气囊连接器
    注

    1 个连接器，松开橙色锁后断开

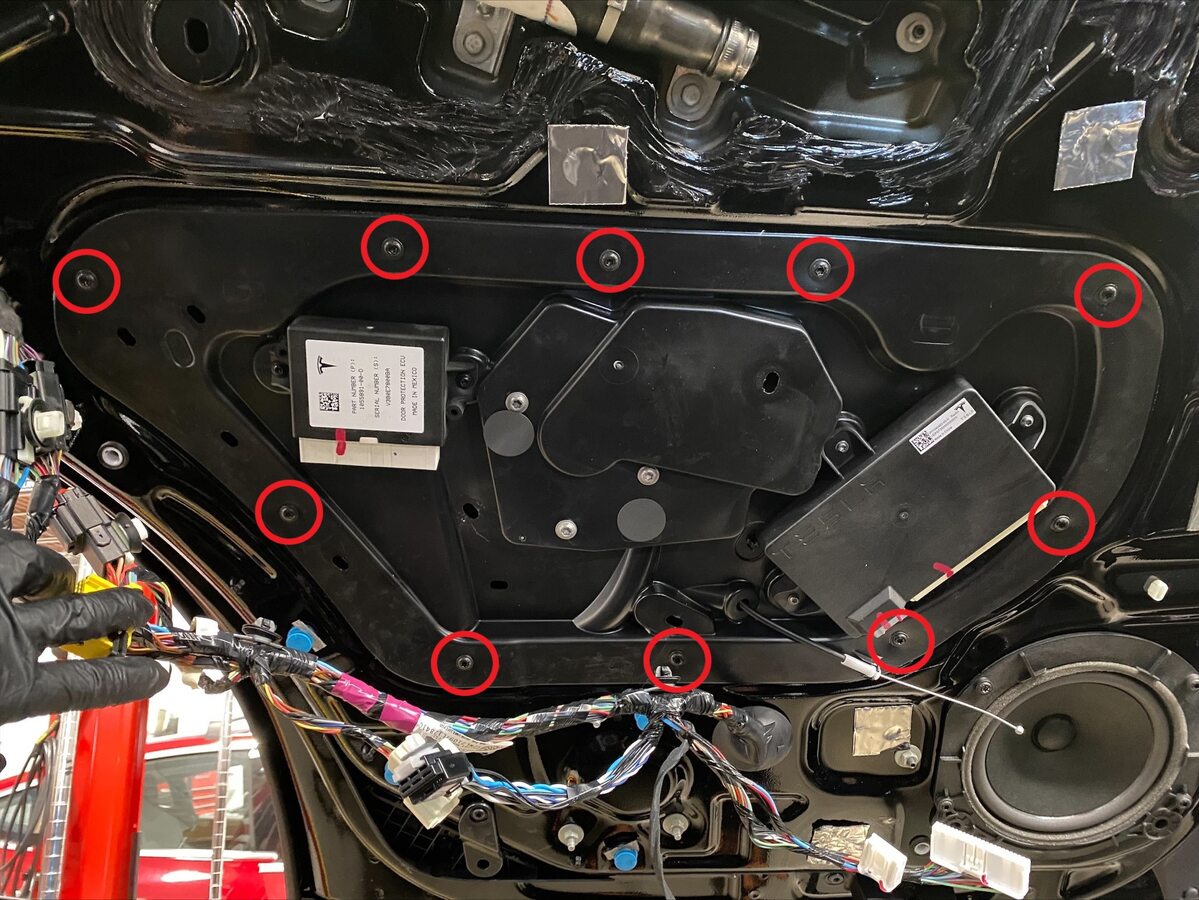

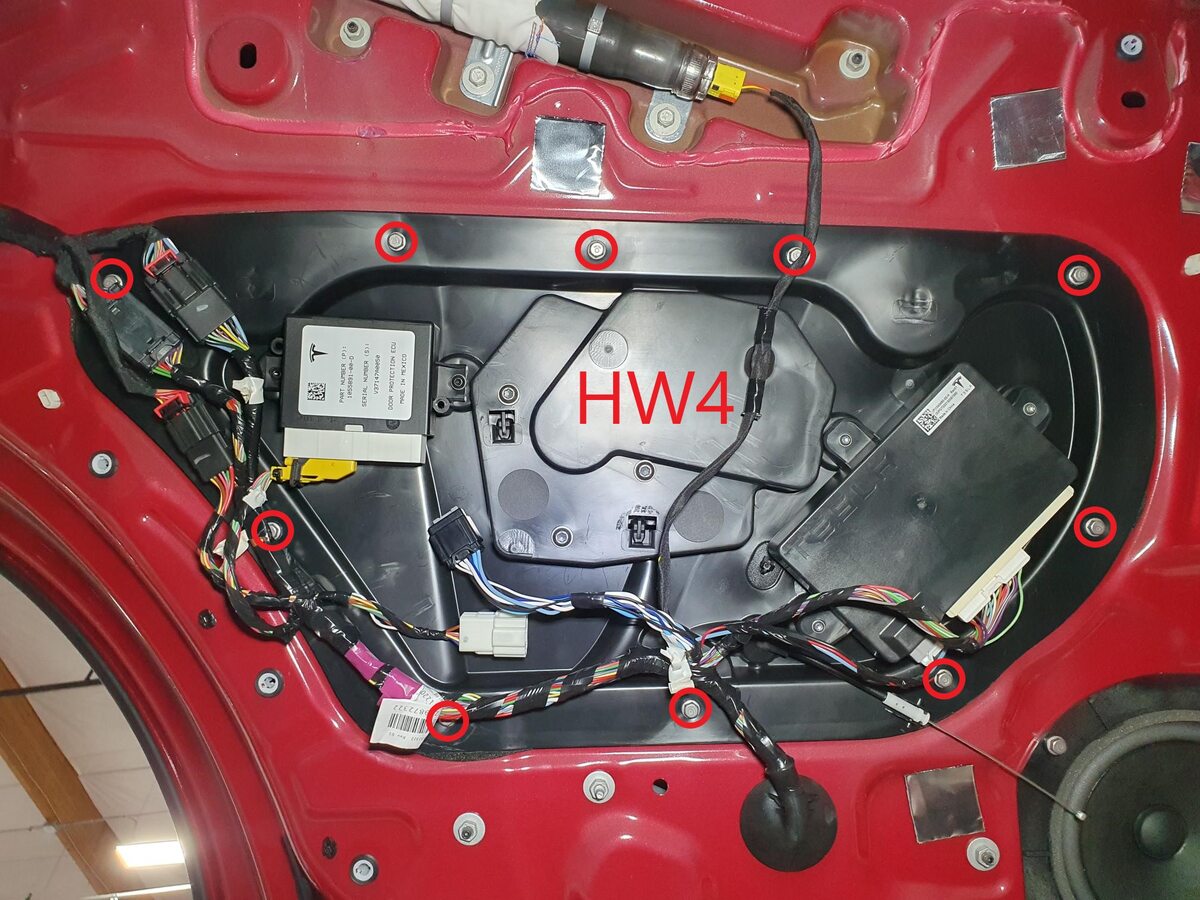

15. 拆下将左侧封闭板固定到鹰翼门的螺栓
    注

    10 个螺栓，T25，8 毫米，1.8 Nm

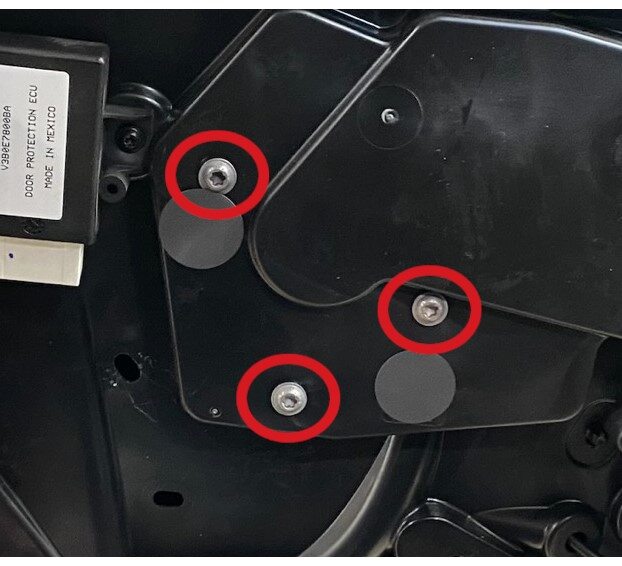

16. 将车窗电机从左侧封闭板上松开
    注

    3 个螺钉，T30，1.8 Nm

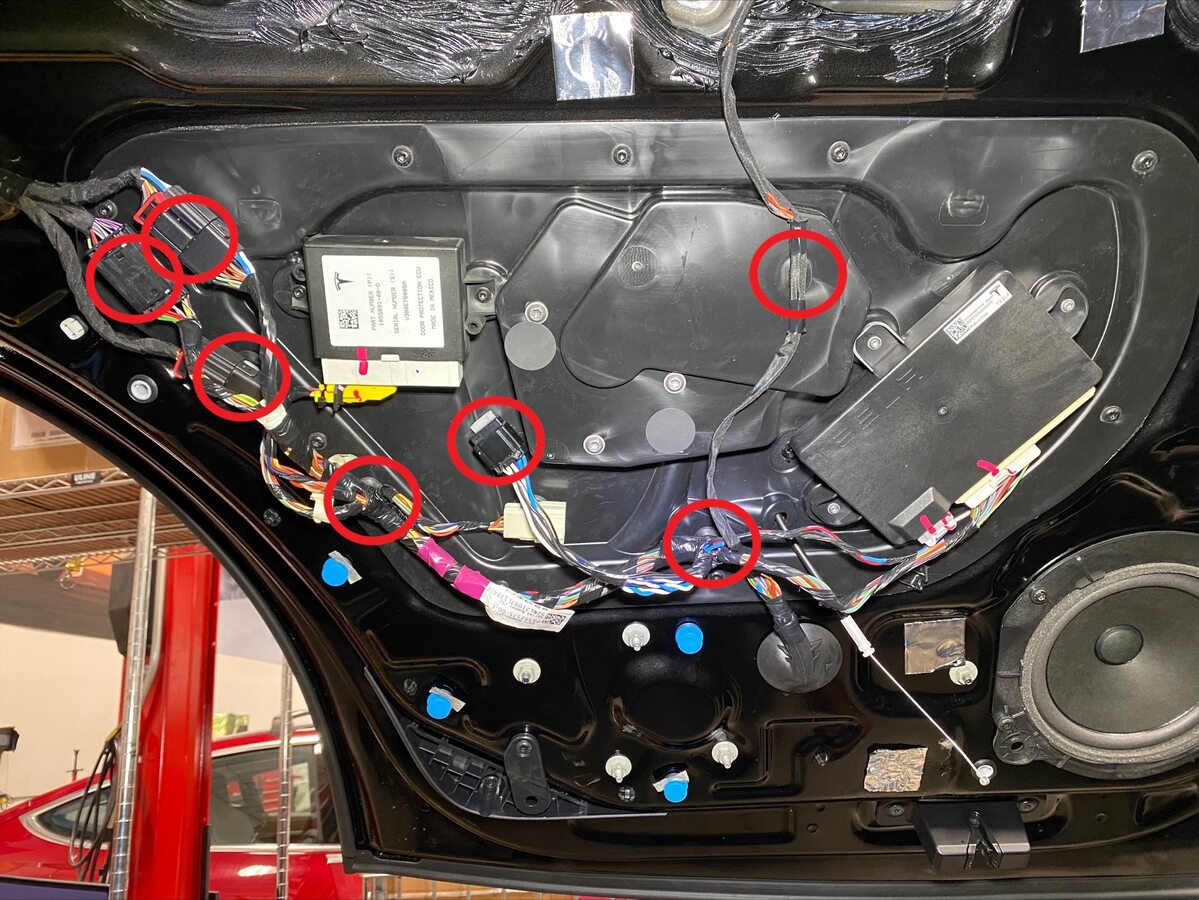

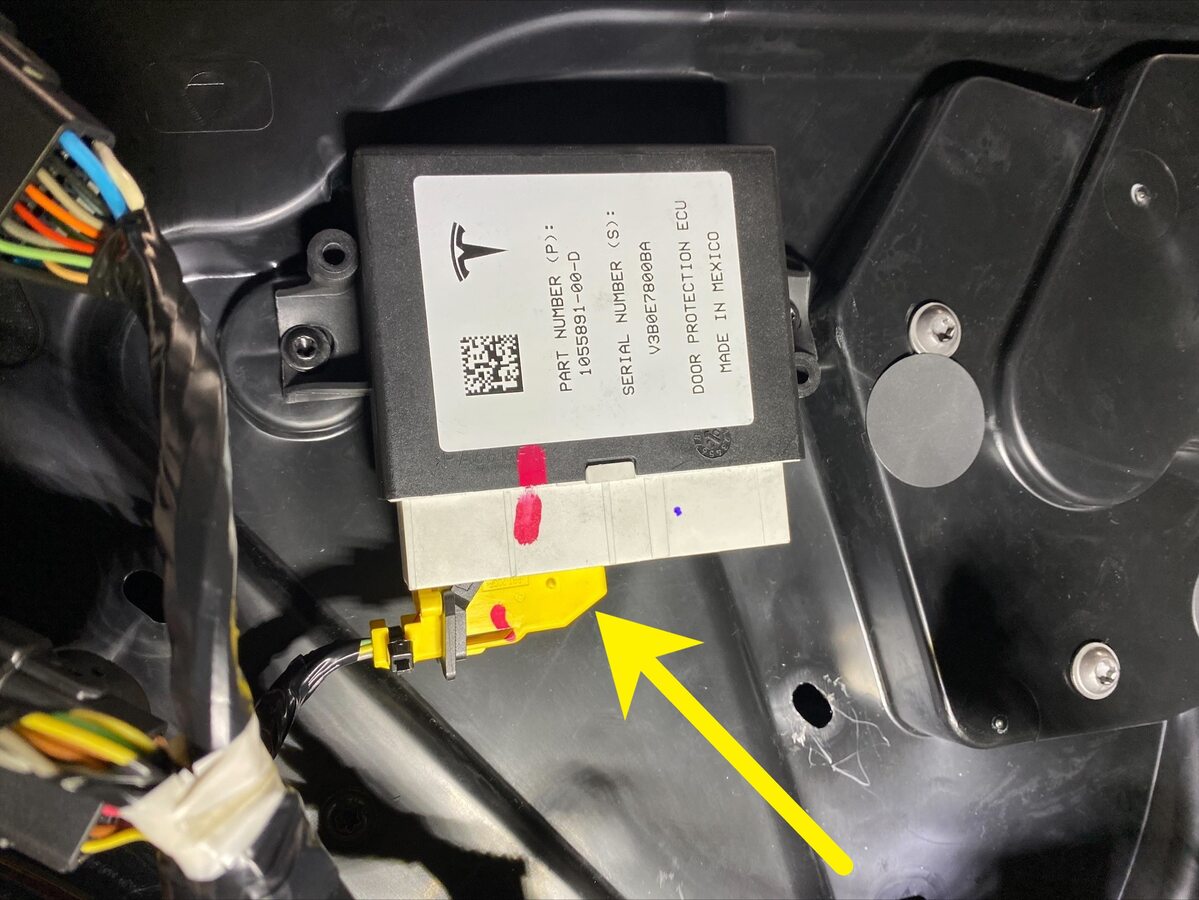

17. 断开超声波电子控制单元 (ECU)

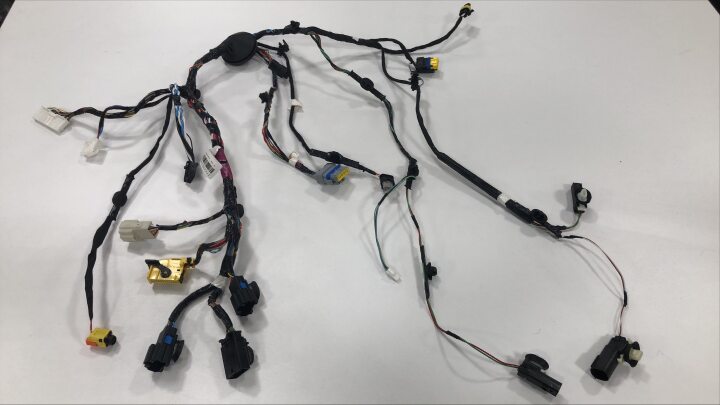

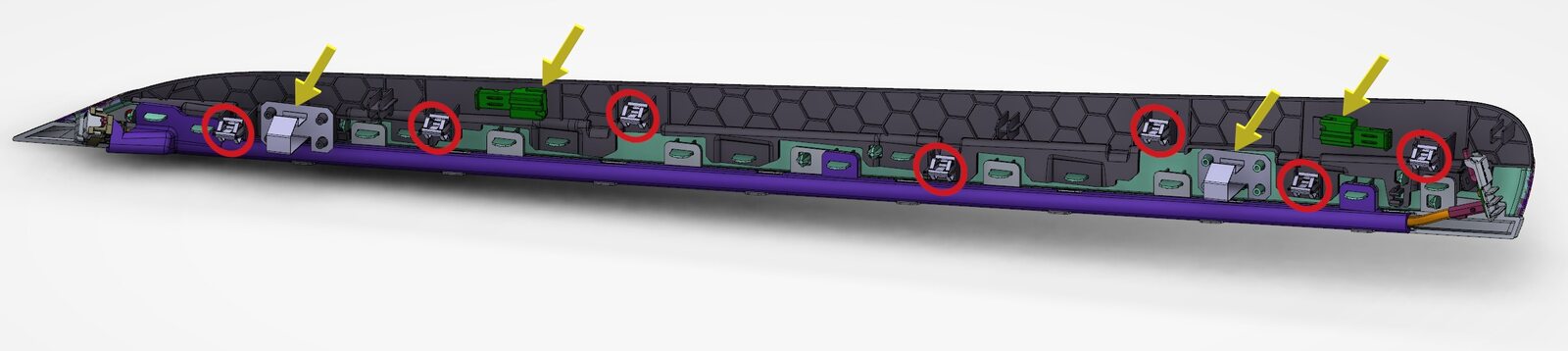

    注

    1 个连接器；松开黑色锁片

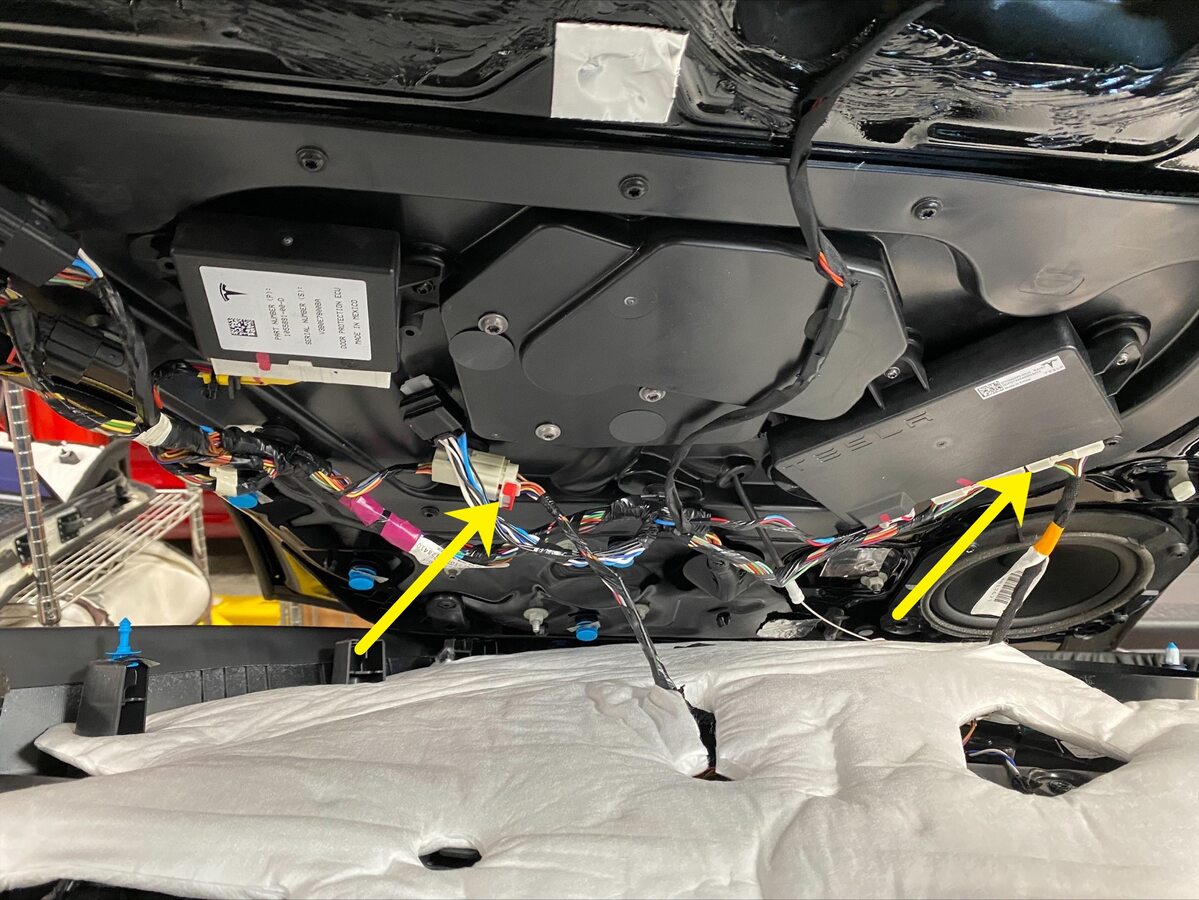

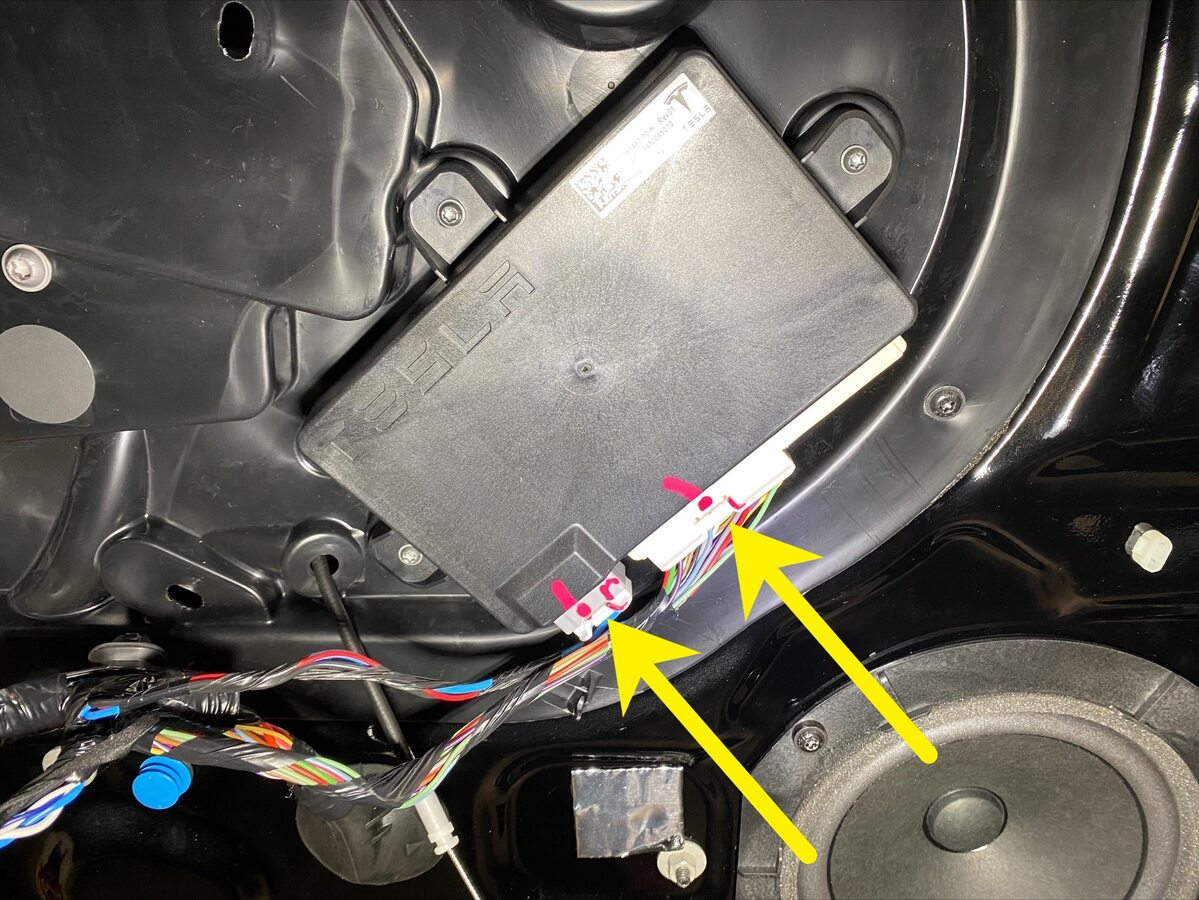

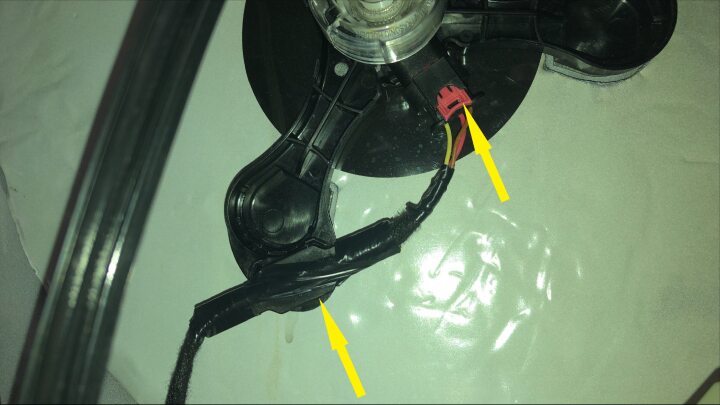

18. 断开左后车门控制器
    注

    2 个连接器



19. 松开将鹰翼门下部线束和连接器固定到左侧封闭板的卡子
    注

    7 个卡子

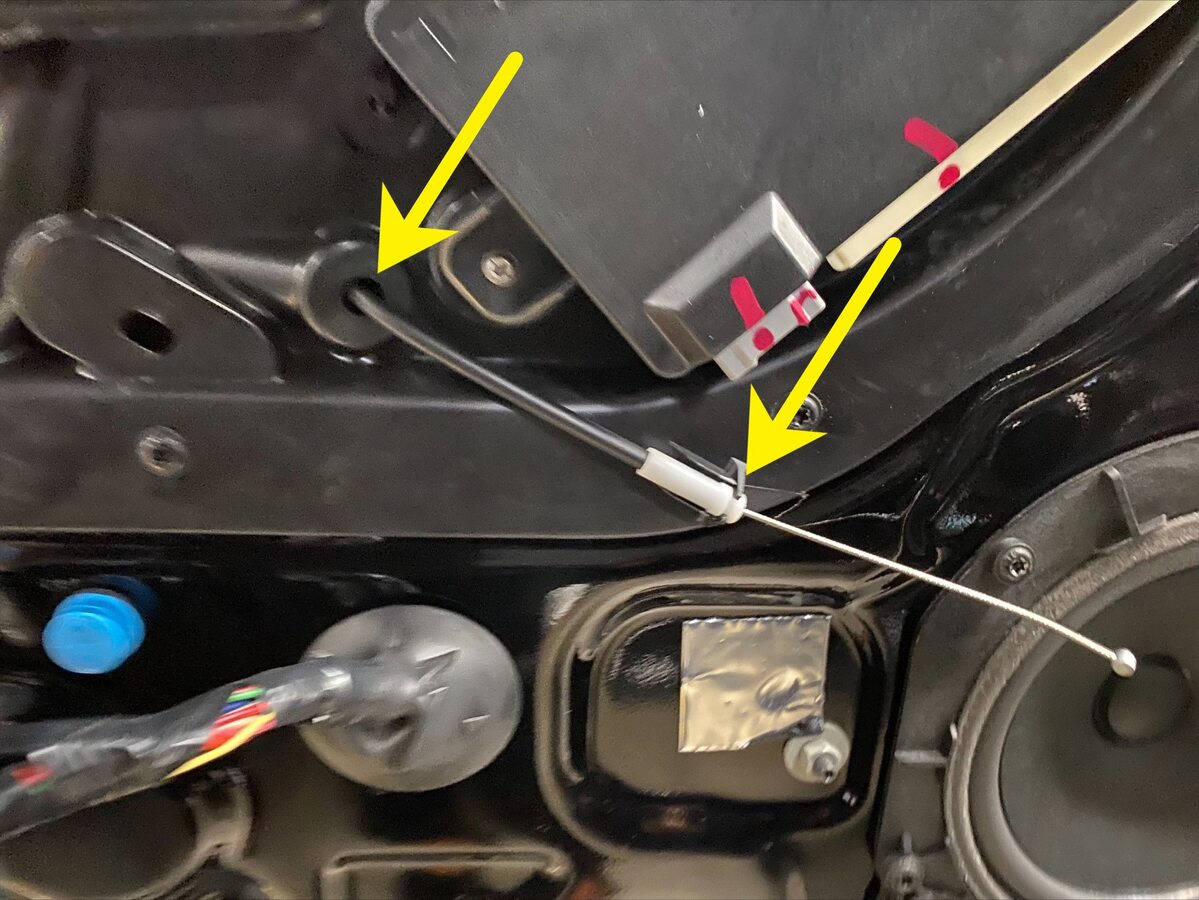

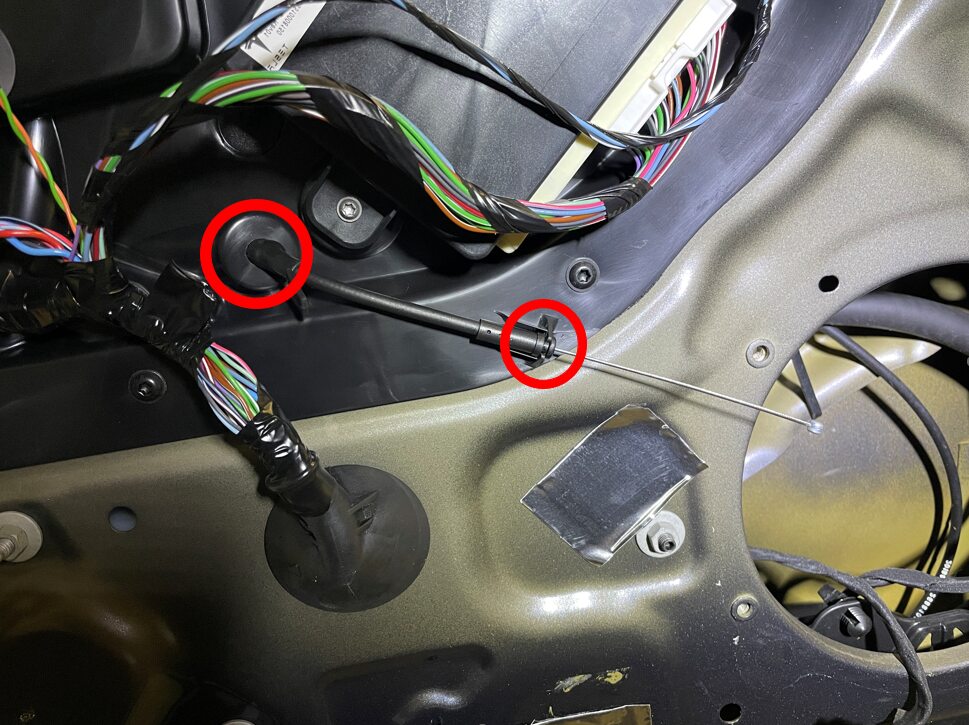

20. 松开紧急释放缆索
    注

    松开车门释放缆索，然后将其穿过左侧封闭板

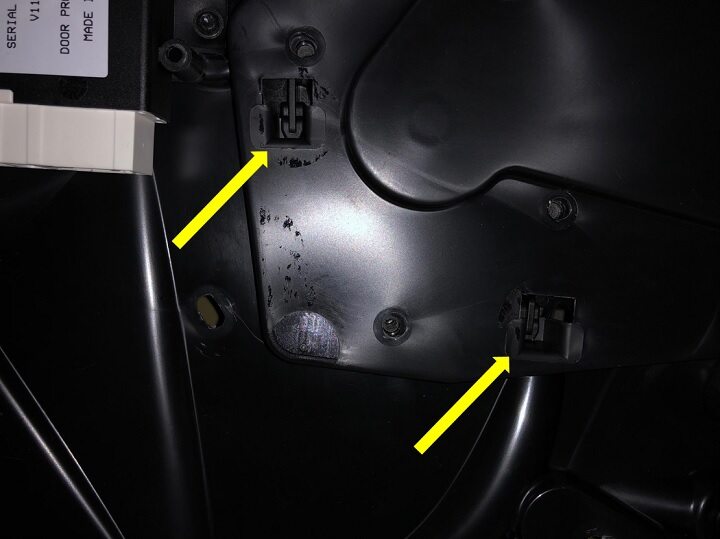

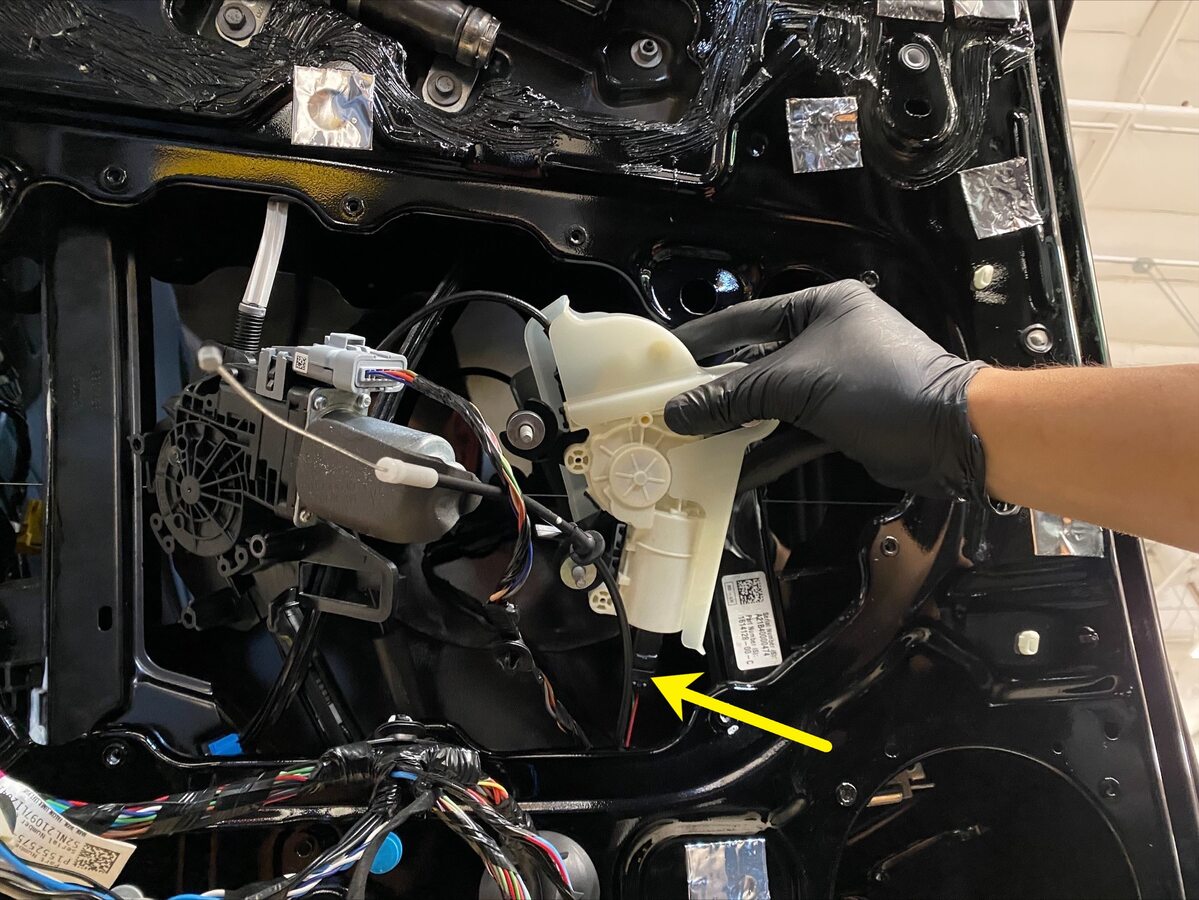

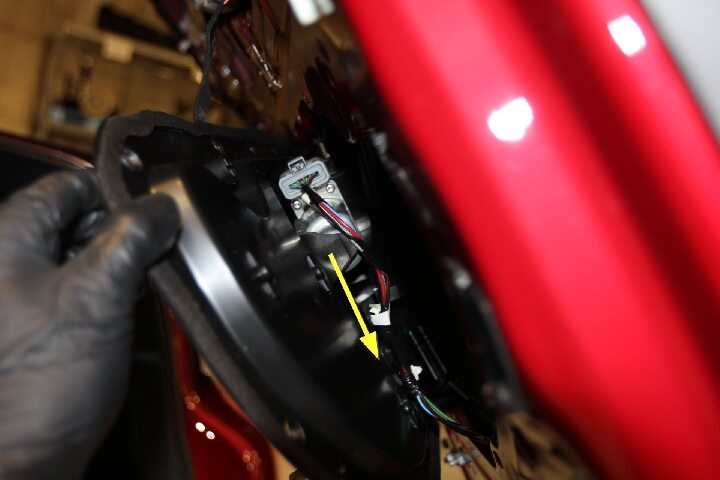

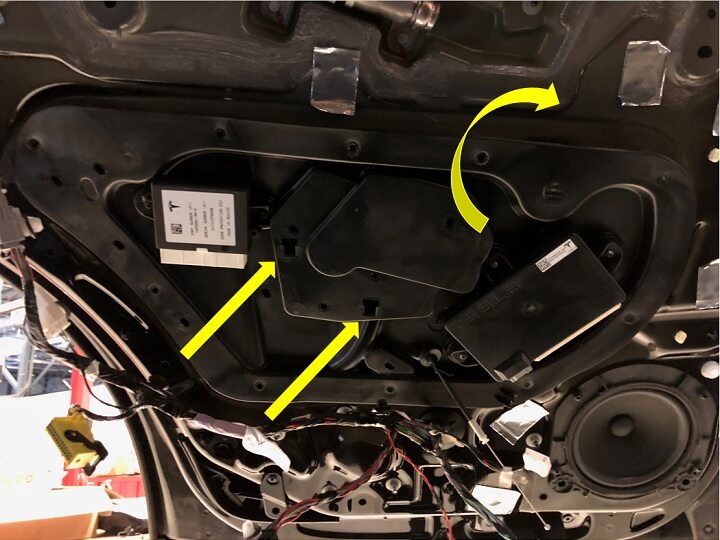

21. 松开左后封闭板
    注

    2 个锁片；将左侧封闭板从车门拉离，然后向上提起车窗电机，将其松开

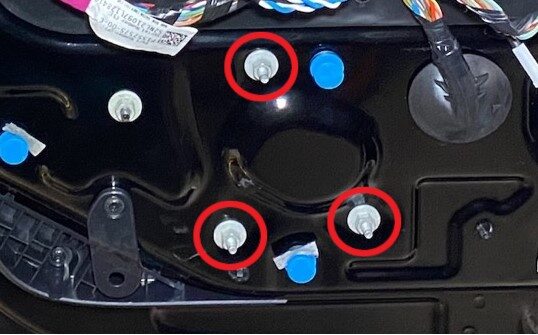

22. 拆下用于紧固左侧传动装置的螺栓，然后向上拉动传动装置，以留出操作空间，然后断开卷带传动装置
    注

    1 个连接器，3 个螺母，10 毫米，3 Nm

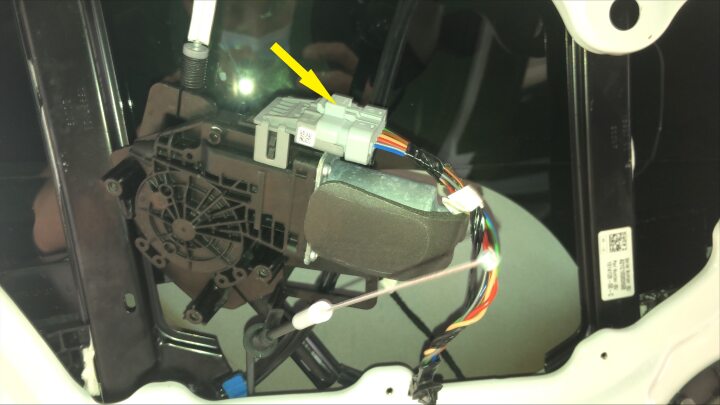

23. 断开车窗升降电机
    注

    1 个连接器

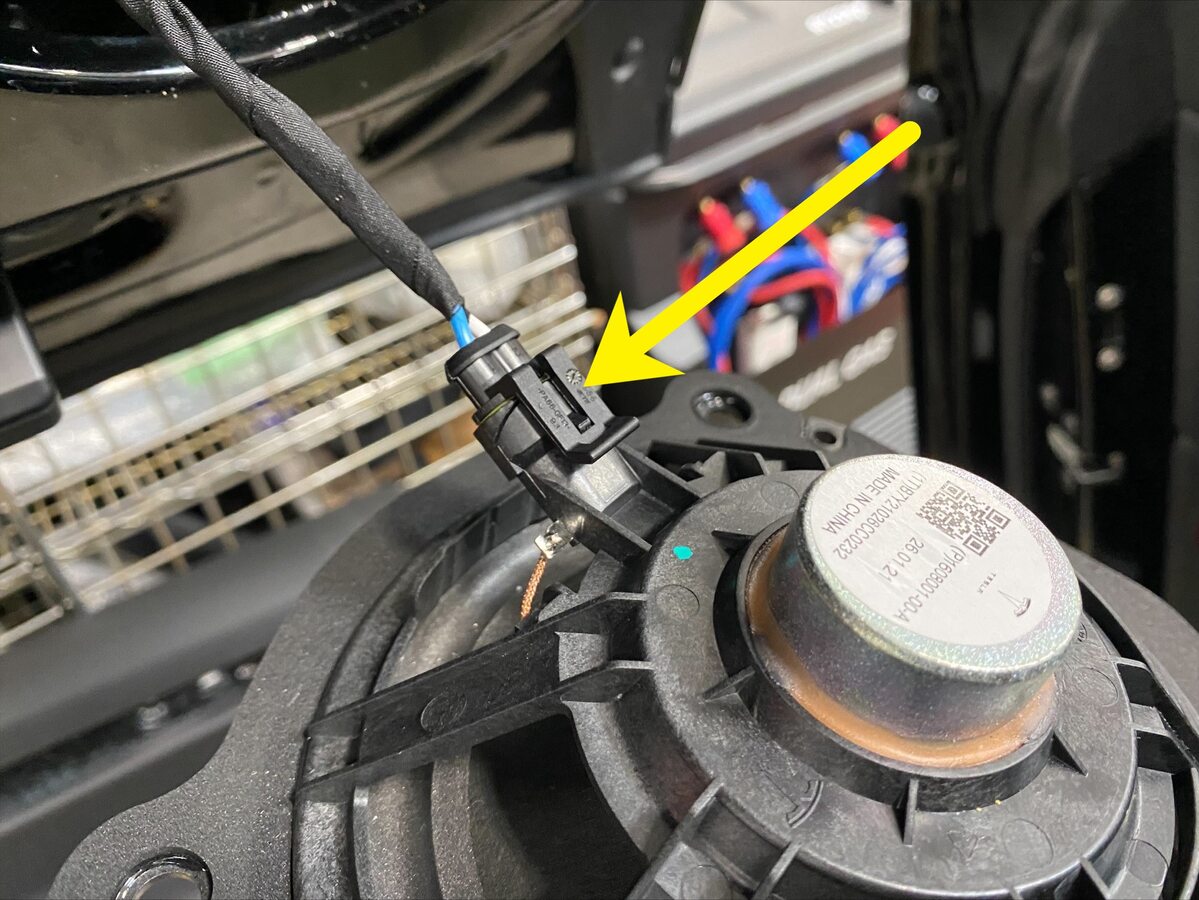

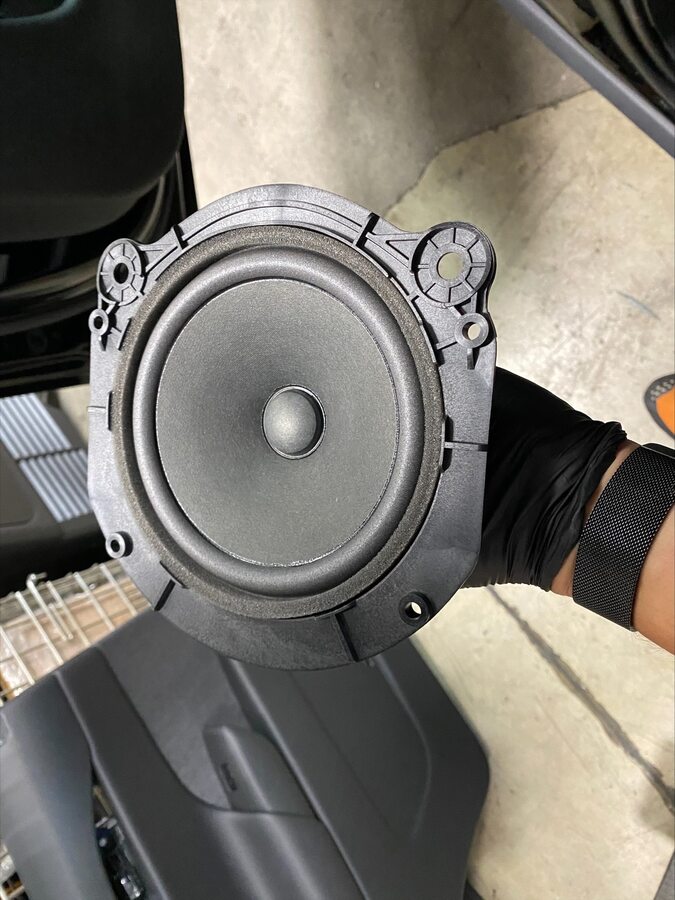

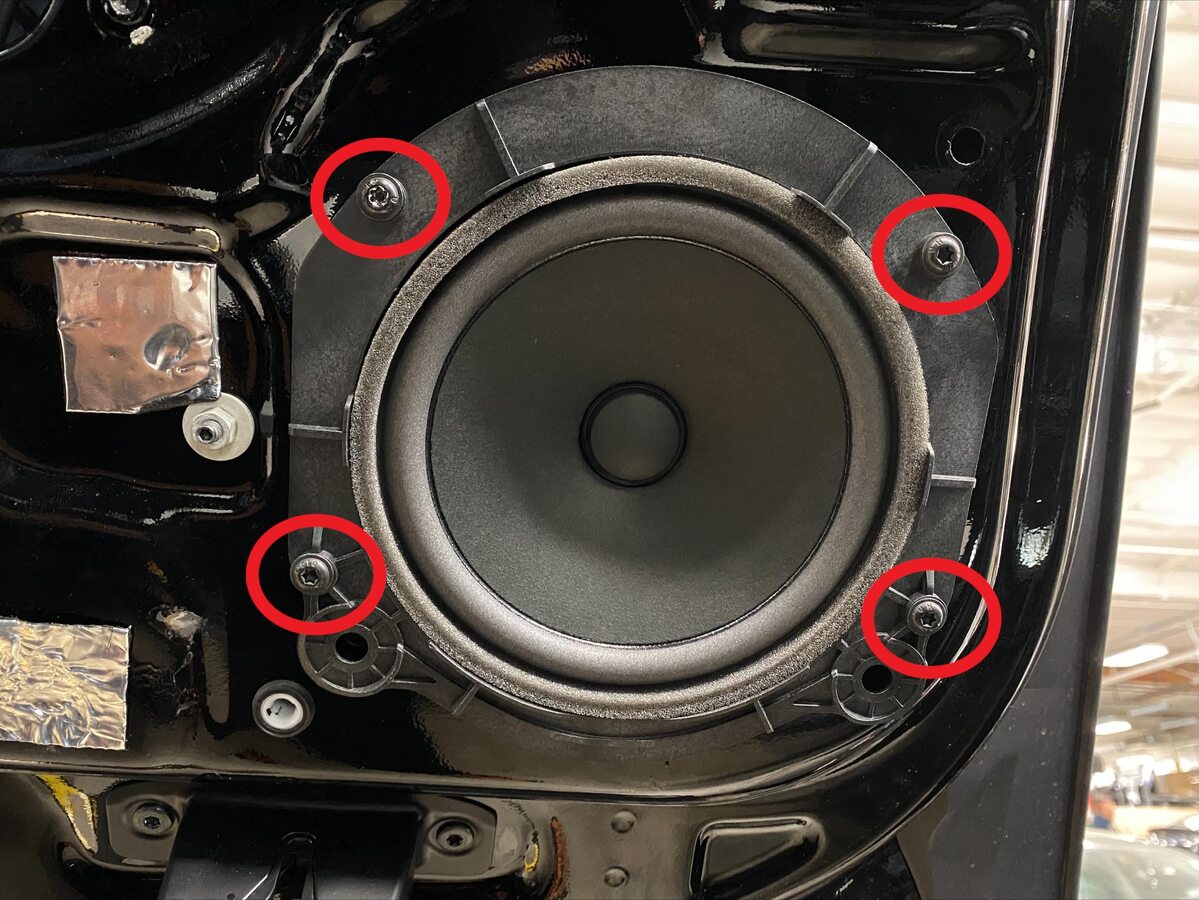

24. 将扬声器从左后车门上拆下
    注

    4 个螺栓，T25，4 Nm，2 个固定销，1 个连接器

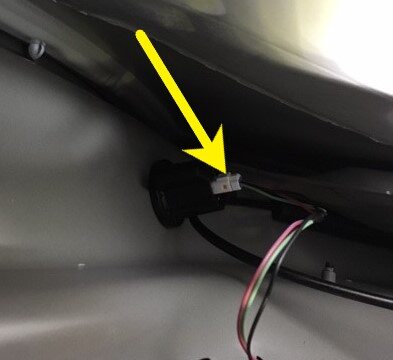

25. 断开左侧鹰翼门关闭开关
    注

    1 个连接器

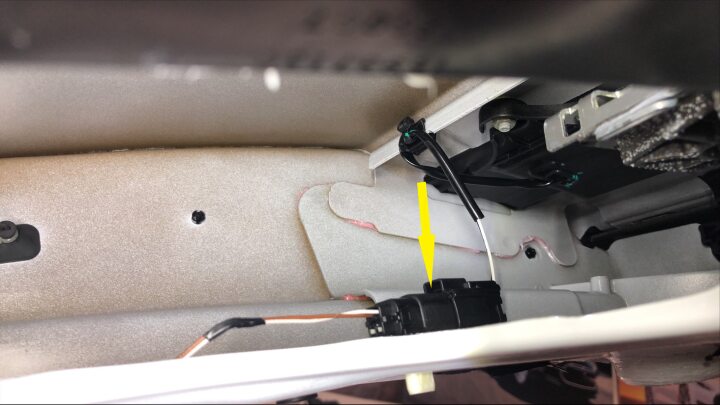

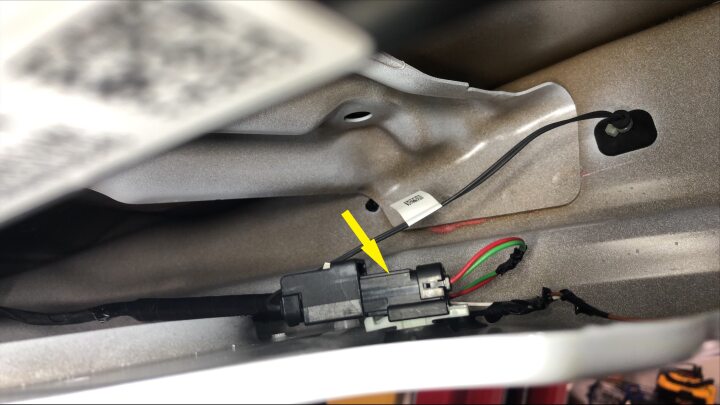

26. 断开左侧鹰翼门后部防夹传感器连接器
    注

    1 个连接器

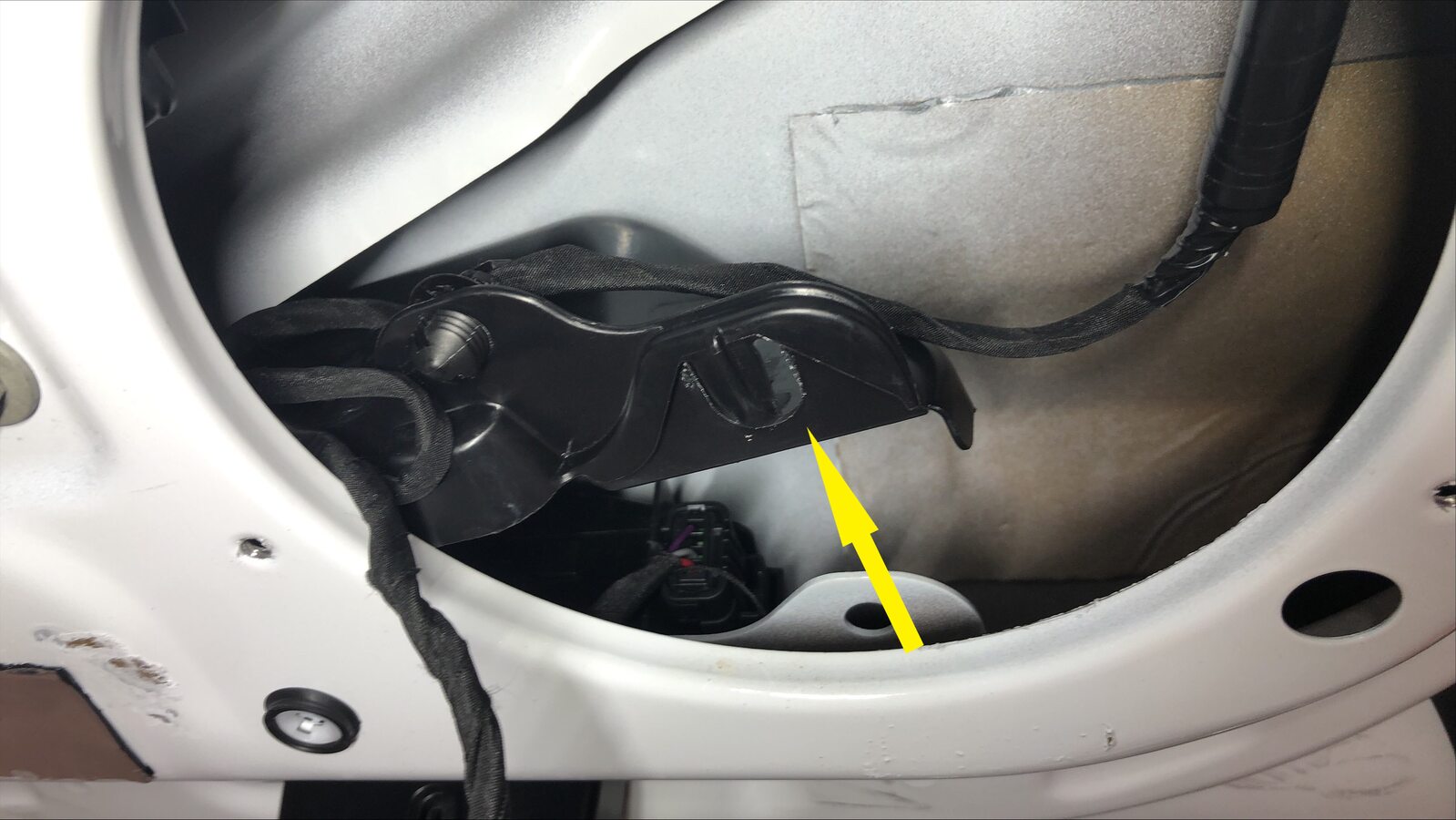

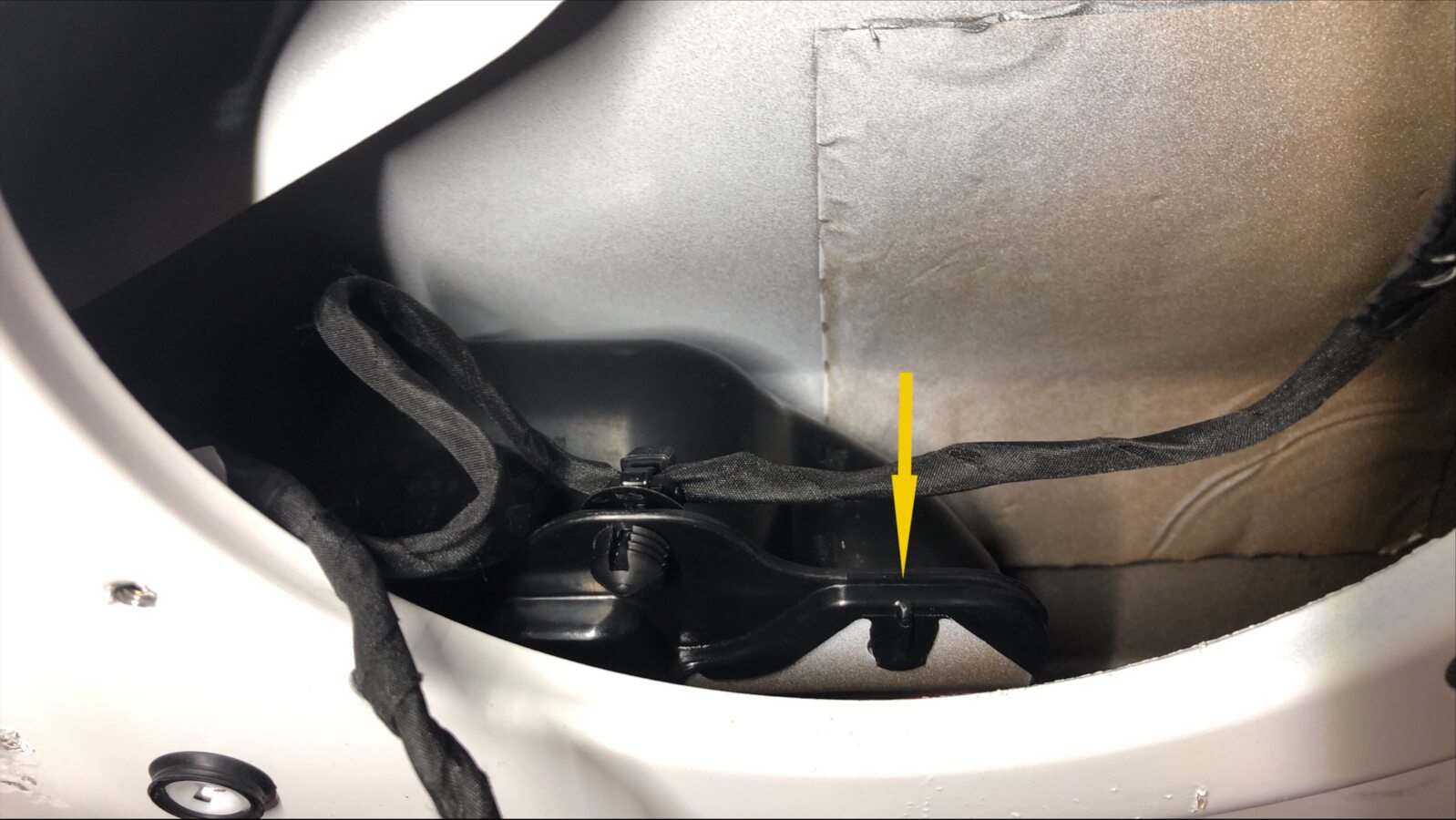

27. 将卡子从左下闩锁盖板上拆下
    注

    1 个卡子



28. 拆下左下闩锁盖板
    注

    1 个闩锁片





29. 断开左侧闩锁下部连接器
    注

    1 个连接器

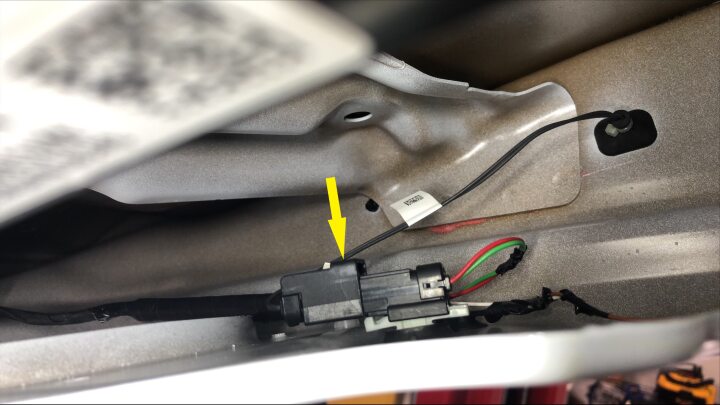

30. 断开左侧鹰翼门前部防夹传感器
    注

    1 个连接器



31. 断开左侧车门外把手支架连接器
    注

    1 个连接器

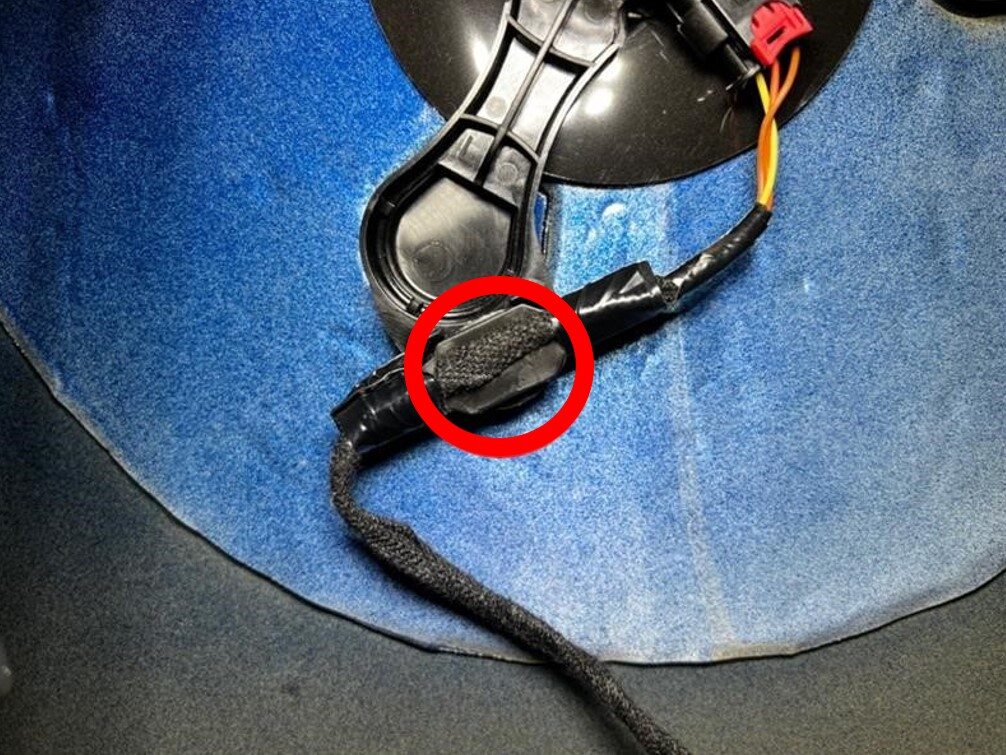

32. 断开左侧超声波传感器连接器
    注

    1 个连接器；请勿使用撬具撬动三脚架





33. 拆下左后车门下部线束
    注

    8 个紧固件，1 个塞子





34. 安装左后车门下部线束
    注

    8 个紧固件，1 个塞子





35. 连接左侧超声波传感器
    注

    1 个连接器， 1 个卡子；连接稳固后，接合红色锁片





36. 连接左侧车门外把手支架连接器
    注

    1 个连接器



37. 连接左前防夹传感器连接器
    注

    1 个连接器



38. 连接左侧闩锁下部连接器
    注

    1 个连接器



39. 安装左下闩锁盖板
    注

    1 个闩锁片





40. 将卡子固定到左下闩锁盖板上
    注

    1 个卡子



41. 连接左后防夹传感器连接器
    注

    1 个连接器



42. 连接左侧鹰翼门关闭开关连接器
    注

    1 个连接器



43. 安装左侧鹰翼门扬声器
    注

    4 个螺钉，T25，4 Nm，1 个连接器







44. 连接左侧车窗升降电机连接器
    注

    1 个连接器



45. 连接并安装左侧卷带传动装置
    注

    3 个螺母，10 毫米，3 Nm





46. 将释放缆索穿过左侧封闭板进行安装



47. 将左侧车窗电机放置到封闭板背面
    注

    2 个锁片





48. 将车窗电机安装到封闭板上。
    注

    3 个螺钉，T30，1.8 Nm



49. 安装左侧封闭板
    注

    10 个螺栓，T25，8 毫米，1.8 Nm





50. 连接超声波电子控制单元 (ECU)。
    注

    1 个连接器，紧固锁片



51. 连接第二排左侧头部安全气囊连接器
    注

    1 个连接器，接合锁片



52. 连接左后车门控制器。
    注

    2 个连接器



53. 安装用于将各线束和连接器固定到左侧封闭板上的卡子
    注

    7 个卡子



54. 安装左后车门饰板
    注

    2 个连接器，13 个卡子；从顶部开始安装车门饰板，注意确保车门饰板锁片与内侧密封条匹配正确





55. 安装将左后车门板固定到车门上的螺栓
    注

    8 个螺栓，10 毫米，6 Nm



56. 安装左后车门饰板
    注

    7 个卡子，2 个连接器，注意请勿损坏车门饰板







57. 安装左后车门下部饰件
    注

    9 个 V 型夹





58. 连接紧急响应回路和低压电池连接器。





59. 安装前备箱后部挡板。





60. 关闭前备箱盖。
61. 关闭左侧鹰翼门
62. 升起左前车窗。
63. 关闭左前车门。
