阀组 - 空气悬架（拆卸和更换）
校正代码
31102202 1.56
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 打开左前车门，降下左前车窗。
- 用双柱举升机举升并支撑车辆。请参阅 举升车辆 - 双柱举升机。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox 3（连接和断开）。
- 在 Toolbox 中，点击 Actions 选项卡，搜索 TAS service mode。
-
点击PROC_TAS_X_ENTER-SERVICE-MODEvia Toolbox: (link)，然后点击Run。等待例行程序完成，再继续进行下一步。
注完成后，点击窗口右上角的 X 关闭。
- 点击 Actions 选项卡，然后搜索 Deflate。
-
点击PROC_TAS_X_DEFLATEvia Toolbox: (link)via Service Mode: Chassis ➜ Suspension ➜ Deflate，然后点击Run。等待例行程序完成，再继续进行下一步。
注完成后，点击窗口右上角的 X 关闭。
- 拆下前备箱后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆下前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
- 拆下前备箱前部挡板。请参阅前备箱挡板 - 前部（拆卸和更换）。
- 拆下前备箱储物单元检修板。请参阅 前备箱储物单元检修板（拆卸和更换）。
- 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
-
从超级横梁上拆下 Schrader 阀盖。
- 断开低压电源。请参阅 低压电源（断开和连接）。
- 拆下左右侧前车轮。请参阅 轮毂总成（拆卸和安装）。
- 拆卸前饰板。请参阅 饰板总成 - 前（拆卸和安装）
- 将车辆举升到适宜的作业高度。请参阅 举升车辆 - 双柱举升机。
-

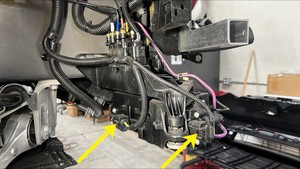

断开空气压缩机电气连接器（2 个） 。
-
松开将进气阀固定到车身的卡子。
-

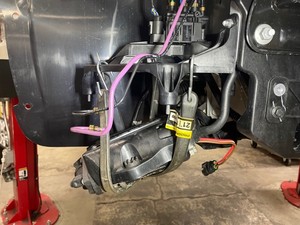

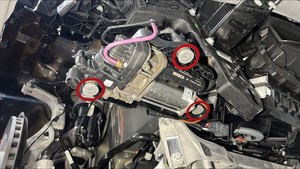

拆下将空气悬架压缩机托架固定到空气悬架压缩机支架的紧固件（3 个）。
5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：- 梅花 T30 套筒

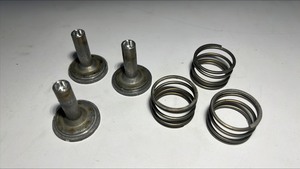

注弹簧座（3 个）注拆下弹簧后，压缩机将自由悬挂。用吊架或弹力绳安全地支撑总成。
-

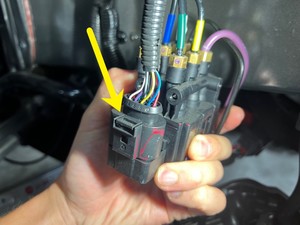

断开空气悬架阀组电气连接器。
-

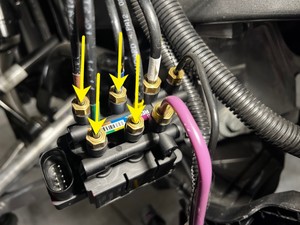

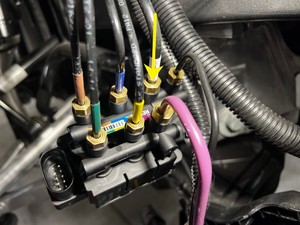

拆下将前后空气弹簧模块管路连接到空气悬架阀块上的螺母（4 个）。2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：
- 10 mm 12 点组合扳手
-
拆下将储液罐管路连接到空气悬架阀块的螺母。3.5 Nm (2.6 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 12 点组合扳手
-
拆下将压缩机管路连接到空气悬架阀块的螺母。3.5 Nm (2.6 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 12 点组合扳手
-
拆下将增压管路连接到空气悬架阀块的螺母。2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：
- 10 mm 12 点组合扳手
-

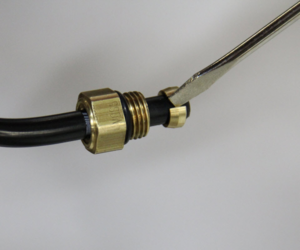

从每条空气管道上拆下 Voss 接头。
注Voss 接头（7 个）注将螺纹部分向后滑动。用一把一字螺丝刀将旧的压缩套扣掉，然后将螺纹部分从空气管道上滑下。拆下后弃用。
-

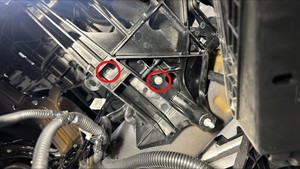

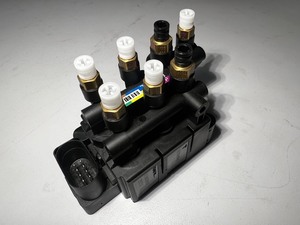

拆卸将空气悬架阀组固定到空气悬架压缩机支架的螺栓（2 个），然后将阀组从车上拆下。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T30 套筒
注螺栓位于支架的下侧。
安装
-
将空气悬架阀块放入车辆，然后安装将阀块连接到空气悬架压缩机支架的螺栓（2 个）。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T30 套筒
注螺栓位于支架的下侧。
-

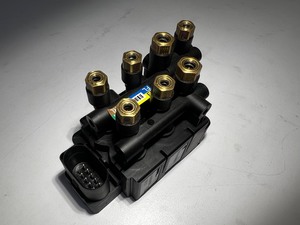

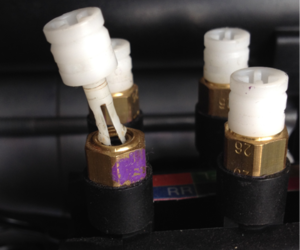

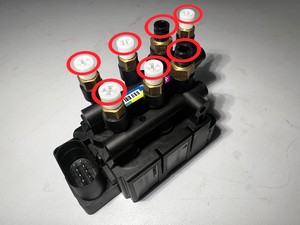

将塑料塞（7 个）从新的空气悬架阀组上拆下。
-
将增压管路安装到空气悬架阀块上。
注将软管压入接头，直到标记与接头的顶部对齐。注执行推拉测试，验证管路已正确固定。
-
将压缩机管路安装到空气悬架阀块上。
注将软管压入接头，直到标记与接头的顶部对齐。注执行推拉测试，验证管路已正确固定。
-
将储液管路安装到空气悬架阀块上。
注将软管压入接头，直到标记与接头的顶部对齐。注执行推拉测试，验证管路已正确固定。
-

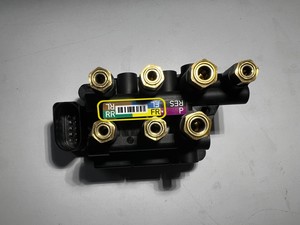

将前后空气弹簧模块管路（4 个）装入空气悬架阀块。
注将对应的空气悬架管线完全插入空气悬架阀块上标明的每个接头。注将每根软管压入接头，直到标记与接头的顶部对齐。注通过进行推-拉测试，验证各个管路是否正确固定。
-
连接空气悬架阀组电气连接器。
-
将空气悬架压缩机托架安装到空气悬架压缩机支架上。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T30 套筒
注弹簧座（3 个）注从空气悬架压缩机托架上拆下吊架或弹力绳。
-
紧固将进气阀固定到车身的卡子。
-
连接空气压缩机电气连接器。
- 安装前饰板。请参阅 饰板总成 - 前（拆卸和安装）。
- 安装左右侧前车轮。请参阅 轮毂总成（拆卸和安装）。
- 连接低压电源。请参阅 低压电源（断开和连接）。
-
设置氮罐套件（1083876-00-A），以填充超级横梁储液罐。
注确认氮罐、调节器和空气管线上的阀门均位于关闭位置。
-
将氮罐软管连接到储气罐。
-
打开氮罐上的阀门，用调节器将压力调到 18 Bar。
注慢慢地打开阀门，调整调节器。注确认压力设置为 18 Bar
-
打开氮罐软管上的阀门。
-
确认调节阀表上的压力保持不变。
注18 Bar注如果压力无法保持，可能存在泄漏。
- 重新建立车辆与 Toolbox 3 的连接。
- 点击 Actions 选项卡，然后搜索 TAS service mode。
-
点击PROC_TAS_X_ENTER-NORMAL-MODEvia Toolbox: (link)，然后点击Run。等待例行程序完成，再继续进行下一步。
注完成后，点击窗口右上角的 X 关闭。
- 断开笔记本电脑与车辆的连接。请参阅 Toolbox 3（连接和断开）
-
将空气悬架退出 "Jack Mode"。
-
关闭氮罐软管上的阀门。
-
将氮罐软管从储气罐上拆下。
-
将盖子安装到储气罐阀上。
-
关闭氮罐上的阀门。
-
关闭氮罐上的压力调节阀，释放管路中的压力。
- 安装前备箱储物单元。请参阅 前备箱储物单元（拆卸和安装）。
- 安装前备箱储物单元检修板。请参阅前备箱储物单元检修板（拆卸和更换）。
- 安装前备箱前部挡板。请参阅前备箱挡板 - 前部（拆卸和更换）。
- 安装前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
-
校准后车门。
注如果车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门。
- 升起左前车窗，关闭左前车门。
