卷收器 - 安全带 - 第一排 - LH（拆卸和更换）
校正代码
20054102 0.36
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 8 月 1 日：重新组织了步骤并移除了不必要的步骤。
- 2023 年 6 月 19 日：更新了座椅安全带联动装置释放和安装步骤。
拆卸
- 打开 LH 车门，降下 LH 前车窗。

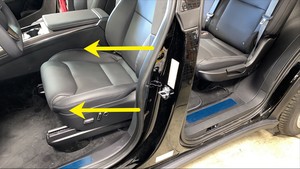

- 将左前座椅向前移动。
-
用一字螺丝刀逆时针转动前座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。
警告请勿顺时针旋转，以免损坏锁止机构。注联动装置的设计可能有所不同，但功能相同。注松开时，锁定螺钉将保持在水平位置。注联动装置松开时会发出轻微的咔嗒声。
-
将左前车门密封件从 B 柱饰板上松开。
- 拆卸左前门槛板饰板。请参阅 饰板 - 门槛板 - 前 - LH（拆卸和更换）。
- 拆卸左后门槛板饰板。请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 拆卸左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下 - LH（拆卸和更换）。
- 拆卸左侧 B 柱上饰板。请参阅 饰板 - B 柱 - 上 - LH（拆卸和更换）。
-

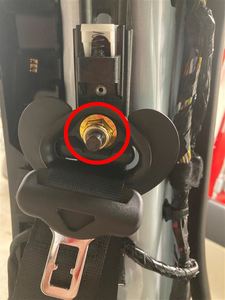

拆下将第一排左侧上部安全带连接在车辆上的螺母并丢弃。
提示： 推荐使用以下工具：
- 17 毫米深套筒
- 棘轮/扭矩扳手
- 拆下第一排左侧座椅安全带中间腹板导向机构。请参阅 安全带中间织带导向器（拆卸和更换）。
-

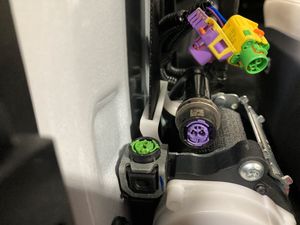

断开第一排左侧座椅安全带卷收器连接器（2 个）。
注同时将连接器侧面的两个橙色锁片向连接器的后部滑动，以松开连接器。提示： 推荐使用以下工具：
- 一字螺丝刀
-

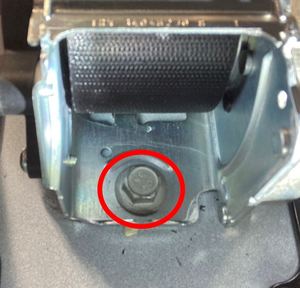

拆卸并弃置将第一排左侧座椅安全带卷收器固定到车辆的螺栓，然后将卷收器从车辆上拆下。
提示： 推荐使用以下工具：
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
安装
-
将第一排左侧座椅安全带卷收器放到车辆上，然后安装新螺栓，将卷收器连接到车辆上。
45 Nm (33.2 lbs-ft)注从车上拆下卷收器时，仅当卷收器处于安装状态时，安全带织带才会伸出。提示： 推荐使用以下工具：- 3 英寸加长件
- 13 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 棘轮/扭矩扳手
-

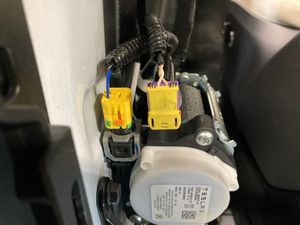

连接第一排 LH 座椅安全带卷收器连接器 (x2)。
注确保连接器正确就位且妥善固定。
- 安装第一排左侧座椅安全带中间腹板导向装置。请参阅 安全带中间织带导向器（拆卸和更换）。
-
安装将第一排左侧座椅上部安全带连接在车辆上的螺母。25 Nm (18.4 lbs-ft)提示： 推荐使用以下工具：
- 17 毫米深套筒
- 棘轮/扭矩扳手
- 安装左侧 B 柱上饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
- 安装左后门槛饰板。请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 安装左前门槛饰板。请参阅 饰板 - 门槛板 - 前 - LH（拆卸和更换）。
-
将左前门密封条完全固定在 B 柱饰板上。
-
将前座椅安全带联动装置安装到预紧器上：

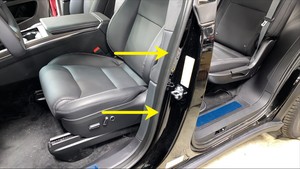

- 将左前座椅移回原位。
- 关闭左侧鹰翼门。
- 升起左前车窗。
- 关闭左前车门。
