电机 - 倾斜 - 第二排 - LH（六座）（拆卸和更换）
校正代码
13024002 0.60
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开所有车门并降下前车窗。
- 将驾驶位座椅向前移动。
- 拆下左侧第二排座椅腹部饰板。请参阅饰板 - 腹部 - 第二排座椅 - LH（六座）（拆卸和更换）。
-

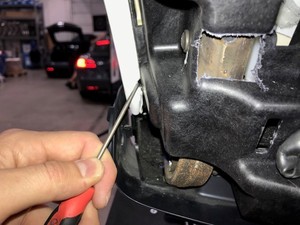

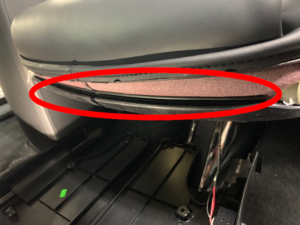

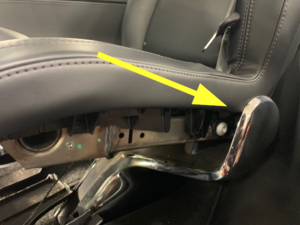

从左侧外后角开始，松开将左侧第二排座垫衬垫固定到塑料基板的锁片（14 个）和 J 型夹（2 个）。
警告只能使用 90 扳具松开 J 型夹。注有些车辆可能配备有衬垫带。必要时切断带子，以松开衬垫。
-

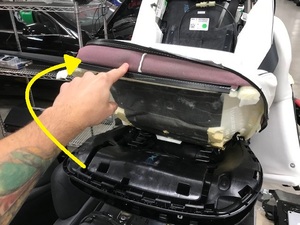

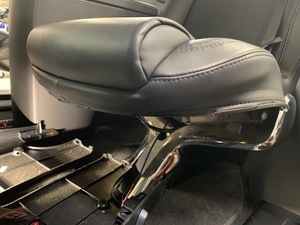

放倒座垫。
-

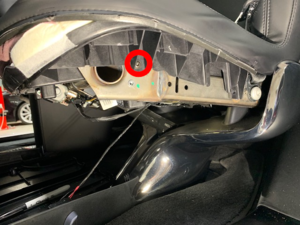

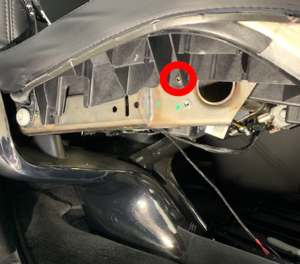

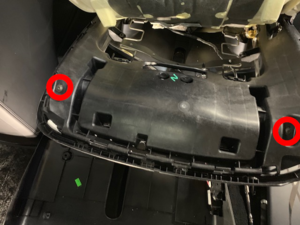

拆卸将第二排左侧座椅塑料基板固定到座椅框架的螺钉（4 个）。
2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：- 梅花 T25 套筒
-

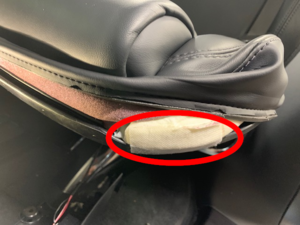

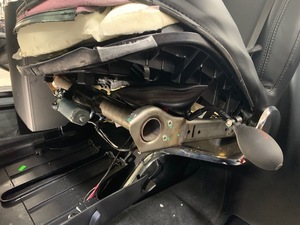

使用充气袋将第二排左侧座椅塑料基板与下部座椅框架分离。
-

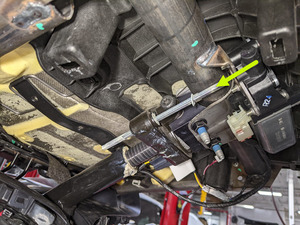

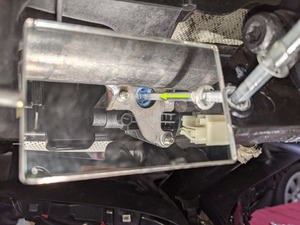

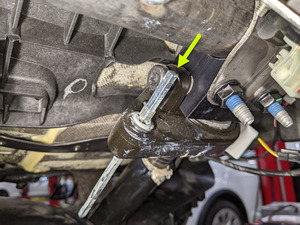

拆下将左侧第二排座椅电机传动轴固定到变桨电机的金属卡扣式螺母和垫片。
注从每个侧面拧动螺母，以拆下螺母。在支撑杆顶部施加压力，使其向下移动。注拆下金属卡扣式螺母并丢弃。
-

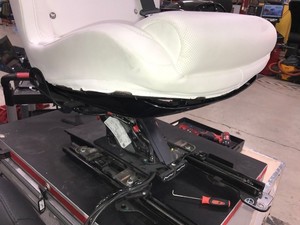

将左侧第二排座椅电机传动轴从变桨电机上移开，直至下部风扇螺母接触变桨变速箱。
注在传动轴顶部施加压力，使其向下移动。
-

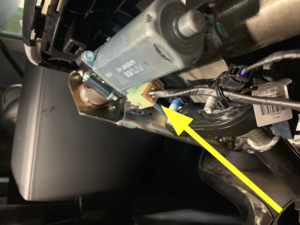

断开第二排左侧俯仰闩锁电机电气连接器。
-

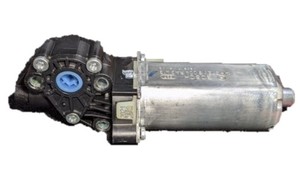

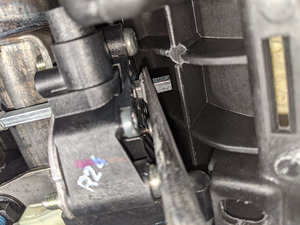

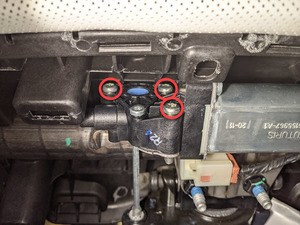

拆卸将第二排左侧俯仰闩锁电机固定到座椅总成的螺钉（3 个），然后将电机从座椅总成上拆下。7 Nm (5.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
安装
-
将第二排左侧俯仰闩锁电机放置在座椅总成上，然后安装将电机固定到座椅总成的螺钉（3 个）。7 Nm (5.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
-
连接第二排左侧俯仰闩锁电机电气连接器。
-

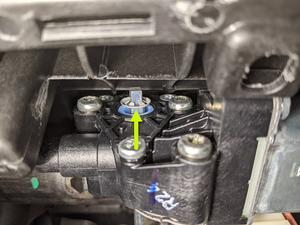

通过变桨电机滑动左侧第二排座椅电机传动轴，然后安装垫圈和新的金属卡扣式螺母。
注通过电机推动传动轴之后，安装垫片，然后安装新的卡扣式螺母。注在传动轴的底侧施加压力时，使用卡子撬具推压螺母。
-
将充气袋从第二排左侧座椅塑料基板上拆下，然后安装将塑料基板固定到座椅框架的螺钉（4 个）。2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
-
固定将左侧第二排座垫衬垫固定到塑料基板的锁片（14 个）和 J 型夹（2 个）。
注在固定卡子和锁片之前，均匀地铺开衬垫，以尽量减少褶皱。
- 安装左侧第二排座椅腹部饰板。请参阅 饰板 - 腹部 - 第二排座椅 - LH（六座）（拆卸和更换）。
- 将驾驶位座椅移回原位。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
- 在 Toolbox 中，点击 Actions 选项，然后搜索 “BCS2L”。
-
点击PROC_BCS2L_R2-L_CALIBRATE-S2L-PITCHvia Toolbox: (link)，再点击Run，然后等待例行程序完成。
注完成后，点击右上角的 “X” 关闭窗口。
-
点击PROC_BCS2L_R2-L_CALIBRATE-S2L-TRACKvia Toolbox: (link)，再点击Run，然后等待例行程序完成。
注完成后，点击右上角的 “X” 关闭窗口。
- 断开笔记本电脑与车辆的连接。
- 升起前车窗，关闭左侧前车门。
