模块 - 车门超声波传感器 - LH（拆卸和更换）
校正代码
11334502 0.36
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左前车门，降下前车窗。
- 拆下左后车门饰板下部装饰件。请参阅 饰条 - 下部 - 车门饰板 - 后 - LH（拆卸和更换）。
- 拆下左后车门饰板装饰件。请参阅 装饰 - 饰板 - 后车门 - LH（拆卸和更换）。
- 拆下左后车门饰板。请参阅 面板 - 车门饰板 - 后 - LH（拆卸和更换）。
- 拆下前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅 低压电源（断开和连接）。
-

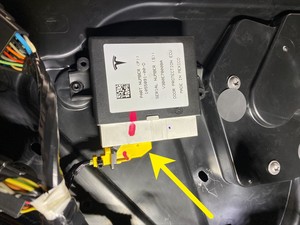

松开黑色锁片，然后断开左侧车门超声波传感器模块电气连接器。
-
拆下用于将左侧车门超声波传感器模块固定到左后车门总成上的螺钉（2 个），然后将模块从车辆上取下。
1.5 Nm (1.1 lbs-ft)提示： 推荐使用以下工具：- T20 套筒扳手
安装
-
将左侧车门超声波传感器模块安装到左后车门总成上，然后安装用于将模块固定到总成上的螺钉（2 个）。1.5 Nm (1.1 lbs-ft)提示： 推荐使用以下工具：
- T20 套筒扳手
-
连接左侧车门超声波传感器模块电气连接器，然后卡入锁片。
- 连接低压电源。请参阅 低压电源（断开和连接）。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 安装左后车门饰板。请参阅 面板 - 车门饰板 - 后 - LH（拆卸和更换）。
- 安装左后车门饰板装饰件。请参阅 装饰 - 饰板 - 后车门 - LH（拆卸和更换）。
- 安装左后车门饰板下部装饰件。请参阅 饰条 - 下部 - 车门饰板 - 后 - LH（拆卸和更换）。
-
松开仪表板检修面板。
注先松开顶部锁片，然后将维修面板向后滑动。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
- 在 Toolbox 中，点击 Actions 选项，搜索 "Service-Redeploy"。
-
点击 SERVICE CAN REDEPLOY，然后点击 Run，等待例行程序完成。
注例行程序会提示成功完成，但后台会继续更新。用户界面 (UI) 会显示更新进度。注完成后，点击窗口右上角的 “X” 关闭。
- 断开 Toolbox 3，然后从车上拆下笔记本电脑。
-
安装仪表板维修面板。
注将维修面板向前滑入固定销，然后将锁片向上固定到仪表板上。
-
校准后车门。
注如果车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门
- 升起前车窗，关闭左前车门。
