饰板 - 后车门 - 前部 - LH（拆卸和更换）
校正代码
12205402 0.90
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 拆下左后车门玻璃车门玻璃 - 后 - LH（拆卸和更换）

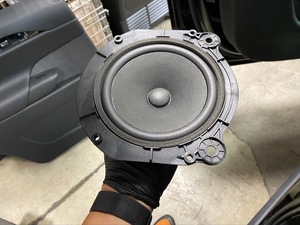

- 拆下左后车门扬声器请参阅 扬声器 - 后车门 - LH（拆卸和更换）
-

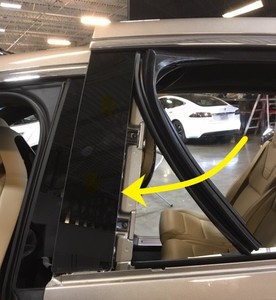

将固定在左后车门上的车窗密封胶条从左侧前后车门饰板上部分松开
-
拆下用于将左侧前后车门饰板连接到左后车门总成上的螺钉（2 个）
3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：- T25 套筒扳手
-
松开将左侧前后车门固定在左后车门的卡子（2 个），然后从车门上拆下饰板。
安装
-
将左侧前后车门饰板安装到左后车门上，然后安装用于将饰板固定到车门的卡子（2 个）
-
安装用于将左侧前后车门饰板固定到左后车门的螺钉（2 个）3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- T25 套筒扳手
-

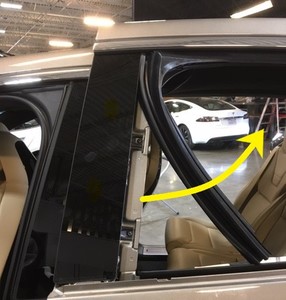

将固定在左后车门上的车窗密封胶条安装到左侧前后车门饰板上
-
在助手的帮助下，小心地将左后车门玻璃安装到左后门上，然后先将玻璃推入后侧卡子内，再嵌入前侧卡槽内。
-
确认左后车门玻璃装配到位，然后拧紧用于将玻璃前部固定到升降器的螺母9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 mm 套筒扳手
-

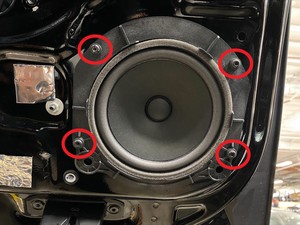

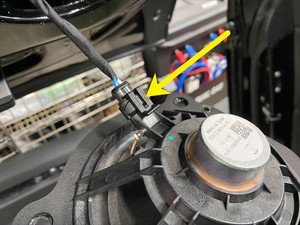

连接左后车门扬声器电气连接器，将扬声器安装到左后车门上，然后安装用于将扬声器固定到车门上的螺钉（4 个）4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- T25 套筒扳手
-
将车门释放缆索穿过左后车门封闭板，然后固定好卡子。
注为了方便安装，可以润滑一下索环。
-
将左后车门车窗电机安装到封闭板背部，然后紧固用于将电机固定到封闭板上的锁片。
-
安装用于将左后车窗电机固定到左后车门封闭板上的螺钉（3 个）。1.8 Nm (1.3 lbs-ft)注推荐使用以下工具：
- 梅花 T30 套筒
-
安装用于将左后车门封闭板固定到左后车门的螺钉（10 个）。1.8 Nm (1.3 lbs-ft)注推荐使用以下工具：
- 梅花 T25 套筒
-
连接左侧鹰翼门保护电子控制单元 (ECU) 电气连接器，然后安装好锁片。
-
连接左侧鹰翼门安全气囊电气连接器，然后安装好橙色锁片。
-
将电气连接器（2 个）连接到左侧鹰翼门模块上。
-
安装用于将各线束和连接器固定到左后车门封闭板上的卡子（7 个）。
-
安装左后车门内侧密封条。
- 连接低压电源请参阅 低压电源（断开和连接）
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）
-
校准后车门。
注若车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门
-
安装左后车门外侧密封条。
- 测试左后车窗是否可以正常升降。
-
检查左后车窗装配情况，必要时进行调整。
注请参阅 CVIS 了解最新规格。
- 打开左侧鹰翼门。
- 安装左后车门饰板。请参阅 面板 - 车门饰板 - 后 - LH（拆卸和更换）
