线束 - 主前（拆卸和更换）
校正代码
17100702 8.45
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 11 月 29 日：添加了将 AP 供电线固定到接地点的安装步骤。
- 2023 年 7 月 6 日：添加了拆卸/安装加速踏板的步骤。
拆卸
-

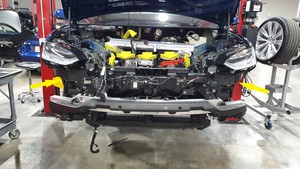

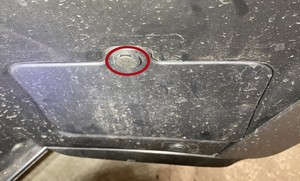

做好车辆举升准备。
注将空气悬架设置为“Jack 模式”。将举升臂衬垫放置在车辆千斤顶垫上。切勿将举升臂衬垫置在电池或纵梁下方。
-

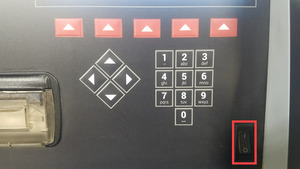

打开空调机。
注空调机会运行多个后台任务。等主菜单弹出后再继续操作。
-

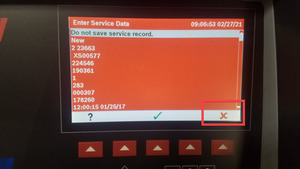

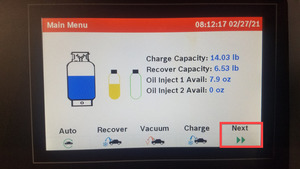

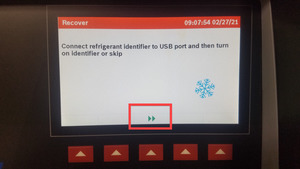

出现提示时跳过以下面板。
注使用图片中所示的选择。
-

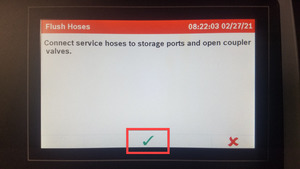

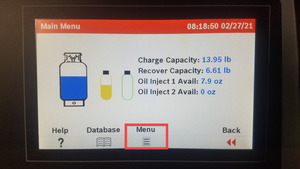

执行软管冲洗。
注将耦合器连接到空调机，顺时针转动耦合器，将其打开。选择 Main Menu > Next > Menu > Flush hoses > Verify 软管连接。完成程序后，机器就会发出响声。
- 打开所有车门和前备箱盖。
- 降下左前和右前车窗。
- 将前排座椅向后移动。
- 关闭空调和鼓风电机。
- 启用“维护模式”。请参阅维护模式（启用和禁用）。
-
在触摸屏上，点击。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和安装）。
- 拆卸前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
- 拆卸雨刮器模块。请参阅雨刮器模块（拆卸和更换）。
-

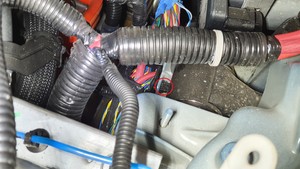

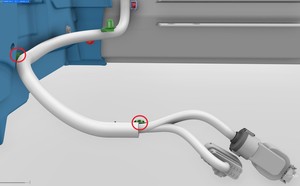

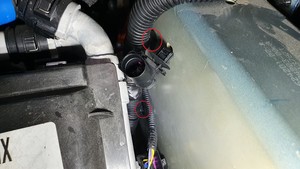

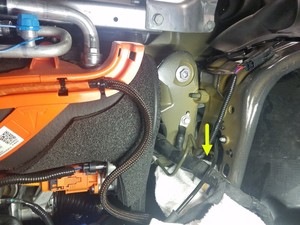

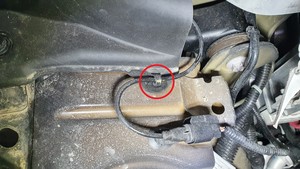

松开左侧速度传感器线束
注1 个夹子
-
松开左侧减震塔盖板和左侧前围篦板锚固件
注3 个推拉式卡子
- 拆卸左右减震塔盖板。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
- 回收车辆中的制冷剂。请参阅空调制冷剂（回收和重新加注）。
- 拆卸低压电池。请参阅电池 - 低压（拆卸和更换）。
-

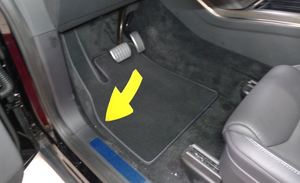

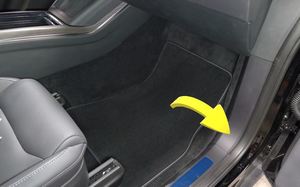

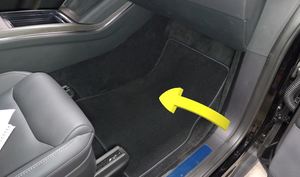

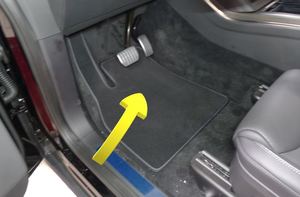

拆卸左前脚垫。
-

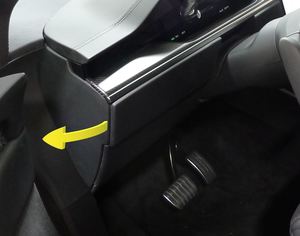

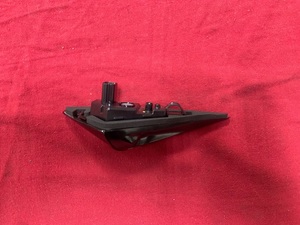

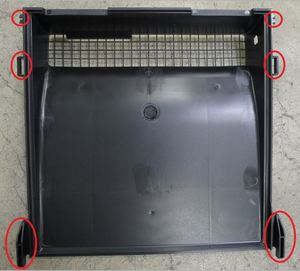

拆卸仪表板左侧端盖。
注7 个卡子，1 个固定销。拆卸前，先确保仪表板支架上的卡子已完全松开。
- 拆卸左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆卸左前门槛板饰板。请参阅饰板 - 门槛板 - 前 - LH（拆卸和更换）。
- 拆卸左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 拆卸左侧外部脚部空间盖板。请参阅盖板 - 脚部空间 - 外侧 - 驾驶位（拆卸和更换）。
- 拆卸左侧内部脚部空间盖板。请参阅盖板 - 脚部空间 - 内侧 - 驾驶位（拆卸和更换）。
- 拆卸驾驶位膝部气囊（如有配备）。请参阅膝部气囊 - 驾驶位（拆卸和更换）。
- 拆卸左侧中控台地毯。请参阅地毯 - 侧板 - 中控台 - LH（拆卸和更换）。
-

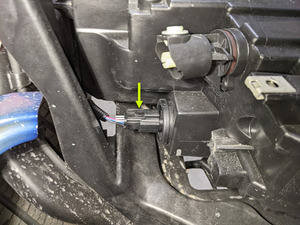

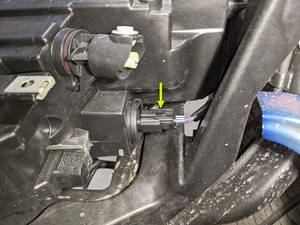

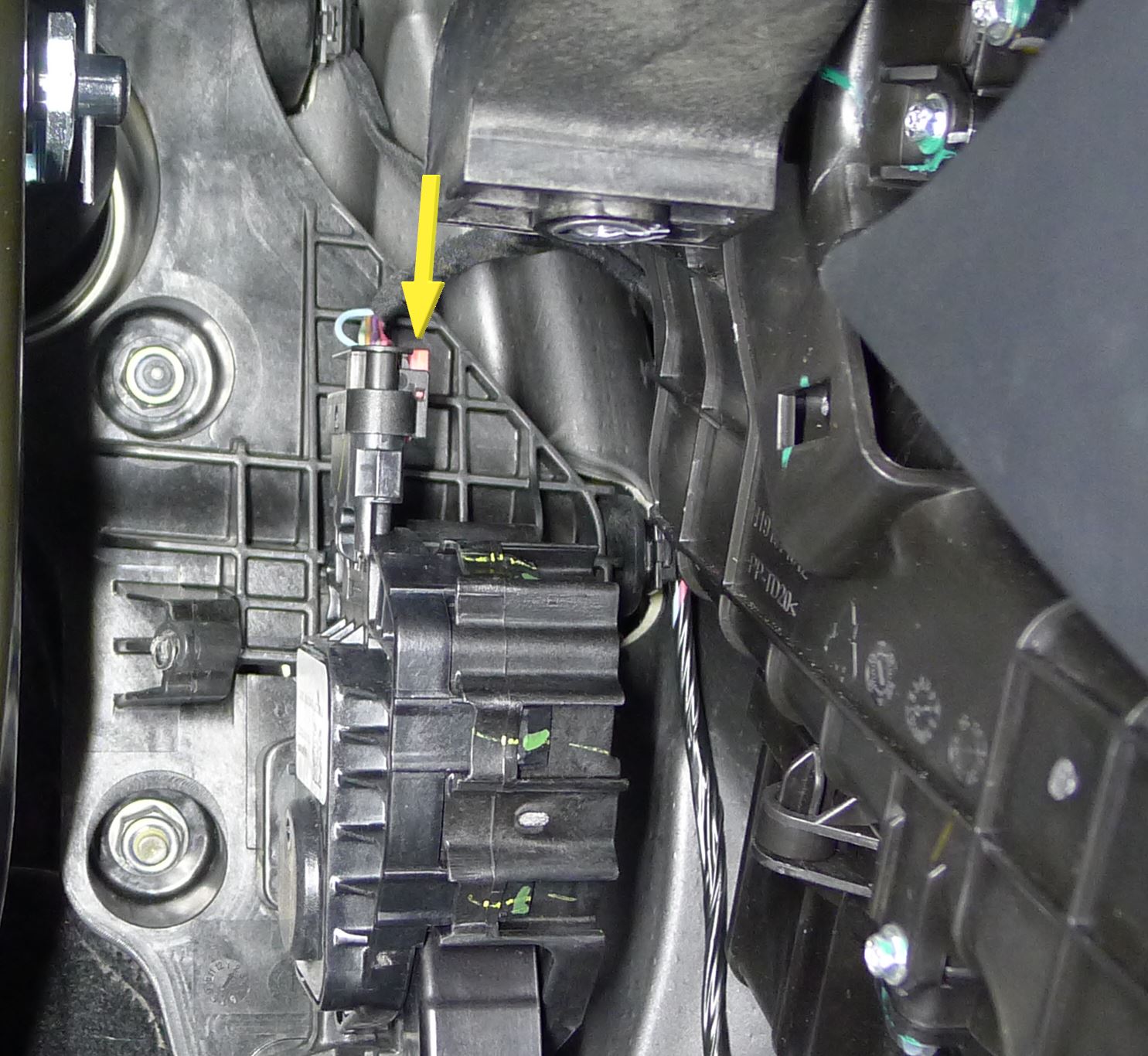

断开加速踏板连接器的电气连接器。
-

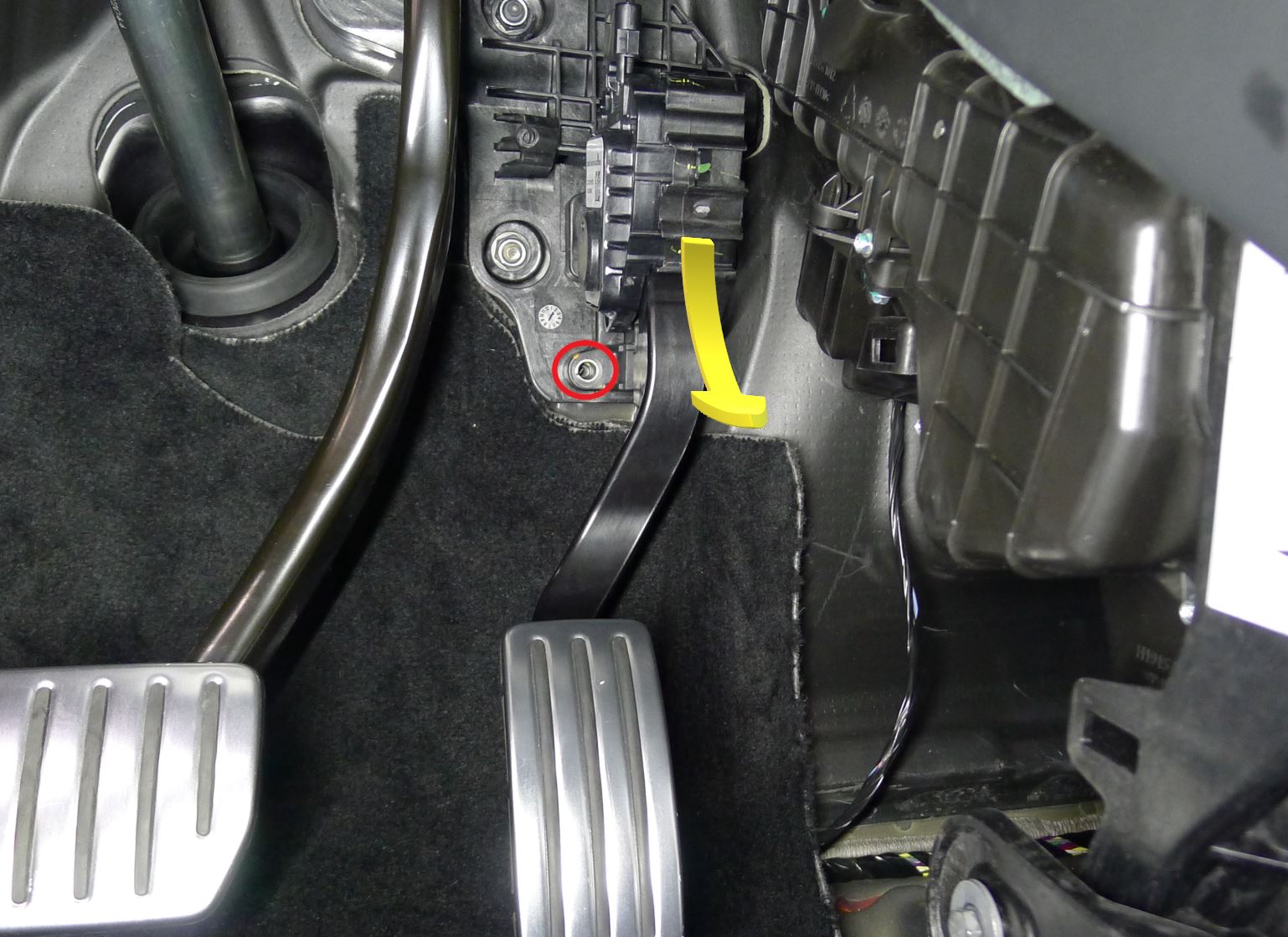

松开将加速踏板固定到踏板总成的螺钉。
注从总成槽中向下松开加速踏板。
-

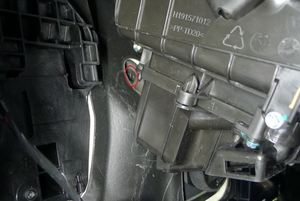

松开左侧下部前围板高效分子空气 (HEPA) 过滤器总成螺栓。
-

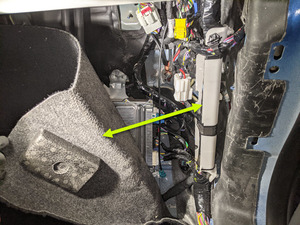

将驾驶室左前地毯折叠到一旁，以便操作。
-

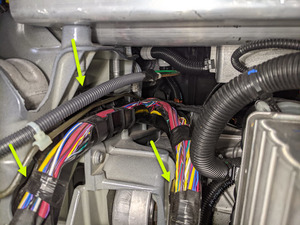

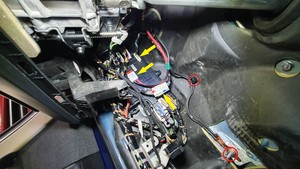

将前备箱左侧内部线束分支从左侧车辆控制器和隔板上松开。
注3 个连接器，1 个夹子，1 个螺母，10 毫米，8 Nm。将前备箱左侧内部线束分支穿过隔板移动到前备箱区域。
-
拆卸右前脚垫。
-

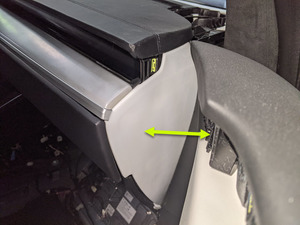

拆卸右侧仪表板端盖。
注3 个卡子
-
拆卸右侧 A 柱中间饰板。
注2 个卡子，3 个固定销。松开 A 柱上部和仪表板分总成上的卡子。将 A 柱中部饰板抬离 A 柱下饰板。
-

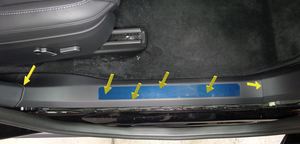

拆卸右前门槛饰板。
注8 个卡子，3 个固定销。
-
拆卸右侧 A 柱下饰板。
注1 个螺栓，T25，5 Nm，2 个卡子，1 个固定销
-

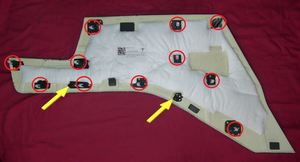

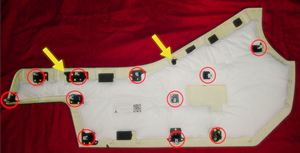

拆卸中控台右侧毡毯。
注11 个卡子，2 个固定销
- 拆卸右侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（拆卸和更换）。
- 拆卸副驾位膝部气囊（如有配备）。请参阅膝部气囊 - 副驾位（拆卸和更换）。
-
将右前驾驶室地毯折叠到一旁，以留出空间。
-

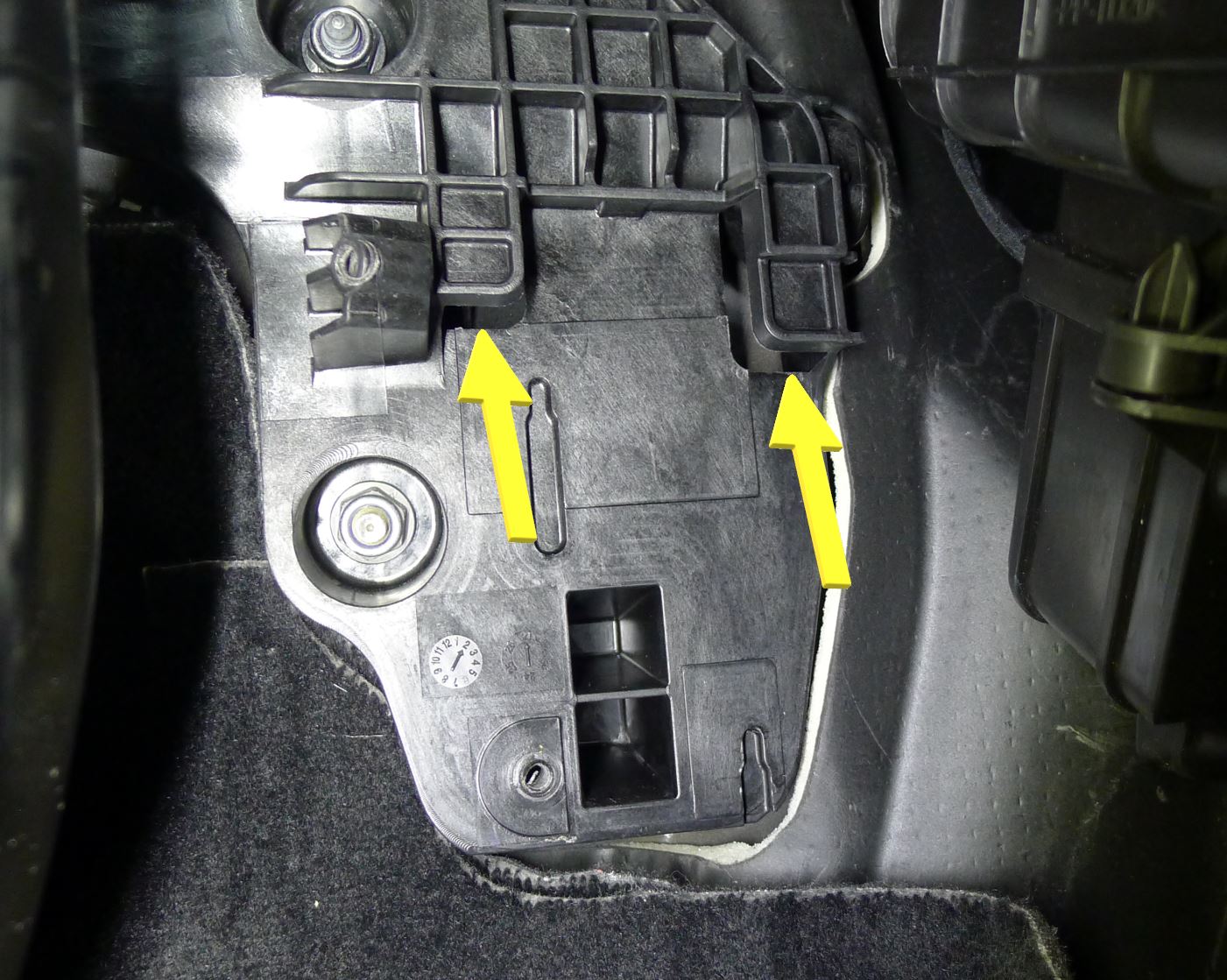

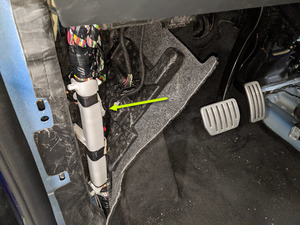

松开将线束固定到右侧脚踏板的夹子。

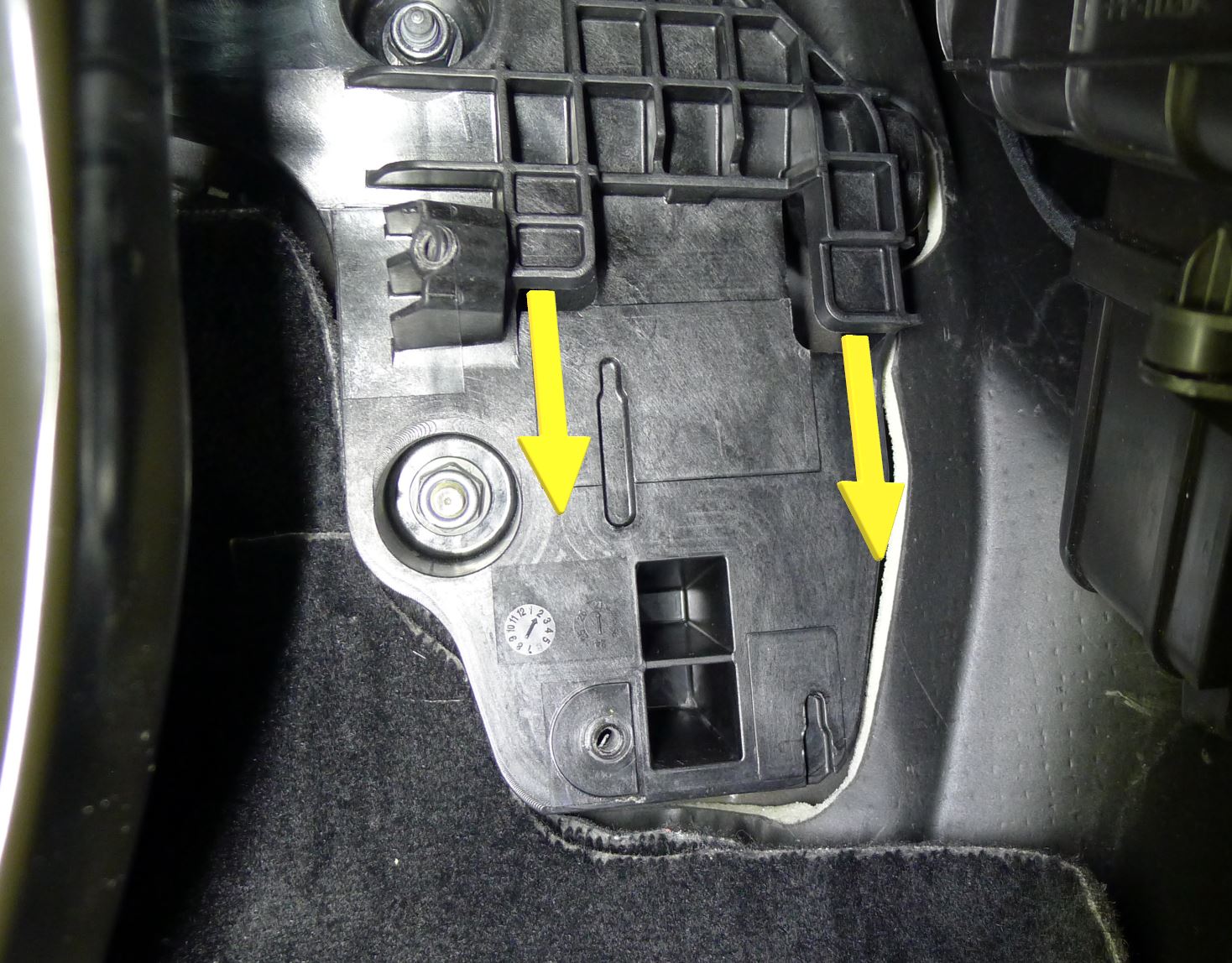

- 拆卸右侧脚踏板面板。请参阅板件 - 脚踏板 - 副驾位（左侧驾驶）（拆卸和安装）。
-
松开左侧下部前围板高效分子空气 (HEPA) 过滤器总成螺栓。
-

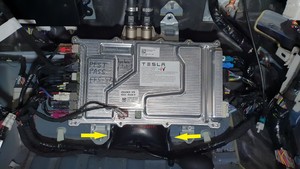

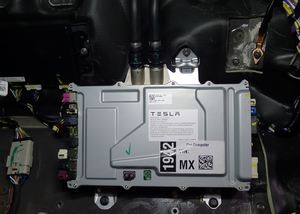

拆卸将车载电脑固定到车身的螺栓（2 个）和螺母。
-
将车载电脑放置在可充气袋上。
-

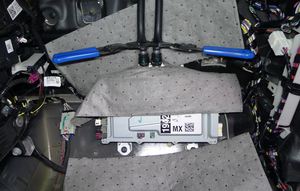

将冷却液软管夹安装到冷板软管上。
注在车载电脑周围放置冷却液吸收垫或毛巾。
-
从车载电脑冷板总成上松开冷却液软管，然后在两根软管和车载电脑上安装冷却液塞。
注
-

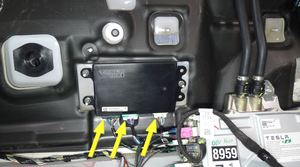

将前备箱线束连接器（3 个）从 TASC 电子控制单元 (ECU) 上松开。
-
将前备箱线束从右侧脚部空间松开。
注2 个卡子，位于车载电脑后面
-

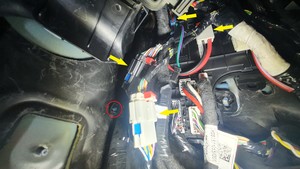

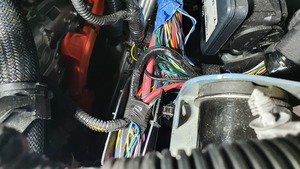

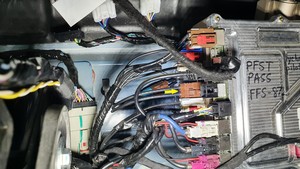

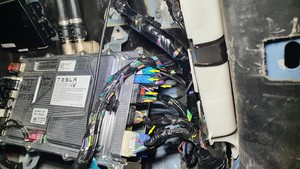

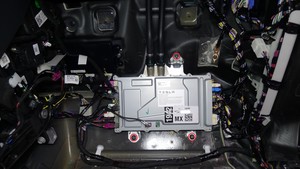

将前备箱线束连接器（6 个）从车载电脑上拆下。
-
将前备箱右侧内部线束分支从右侧车辆控制器和隔板上松开。
注1 个螺母，1 个卡子，4 个连接器。将线束移动着放入前备箱舱。
-
拆卸将雨刮器安装支架固定到车辆上的螺栓（4 个）。
注沿支柱塔梁将支架向右侧减震塔滑动，使其与高效分子空气 (HEPA) 过滤器外壳分离。
-

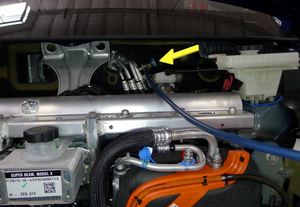

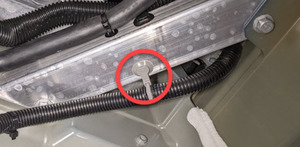

拆卸用于连接前控制器接地电缆的螺栓。
-

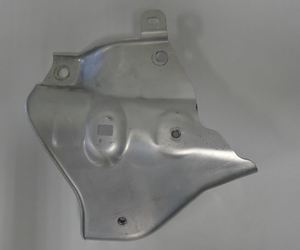

拆卸将右前减震塔盖固定到支柱塔梁的螺栓（3 个）。
-
拆卸将右前减震塔盖固定到减震塔上的螺栓，然后将减震塔盖从车辆上拆下。

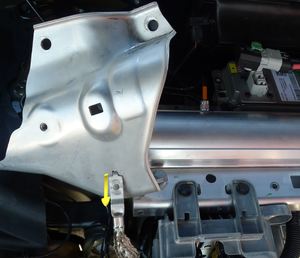

注拆卸后，从右前减震塔盖上松开键接接地线。
- 拆卸前车身控制器模块。请参阅模块 - 车身控制器 - 前（拆卸和更换）。
-

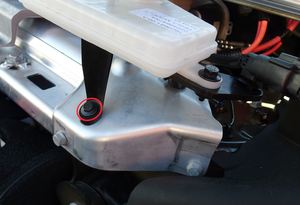

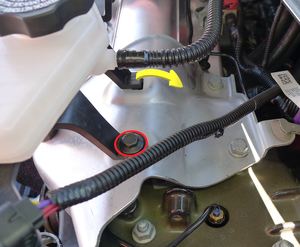

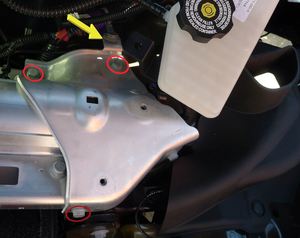

拆卸将远端制动液储液罐固定到左前减震塔盖的螺栓（2 个）。
注将储液罐连同支架旋出左前减震塔盖。
-

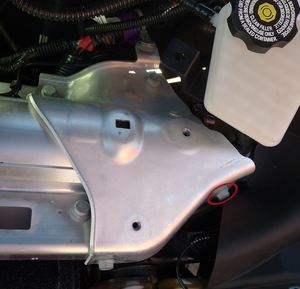

拆卸将左前减震塔盖固定到支柱塔梁的螺栓（3 个）和卡子。
-
左前减震塔盖从减震塔上松开，然后将其从车辆上拆下
注1 个螺栓，13 毫米，14 Nm
-

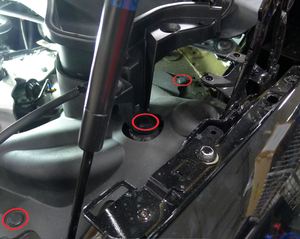

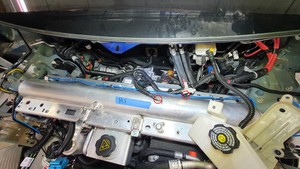

拆卸用于固定支柱塔梁的螺栓（4 个）。
-

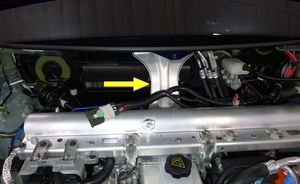

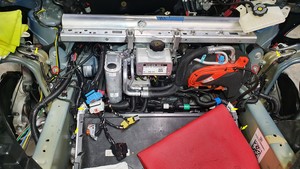

将支柱塔梁向前移动。
注建议寻求他人协助。提起支柱塔梁并向前移动，然后将其放置在前减震塔上。
-

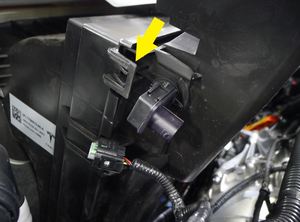

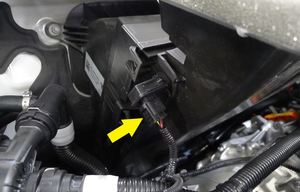

断开空气质量传感器线束连接器。
- 拆卸高效分子空气 (HEPA) 过滤器滤器外壳。请参阅外壳 - 过滤器 - 高效分子空气 (HEPA)（拆卸和更换）。
- 拆卸电池控制器模块。请参阅模块 - 电池控制器（拆卸和更换）。
-
从车身上松开空调压缩机高压线束夹。
-
断开空调压缩机逻辑连接器。
-
拆卸将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
-

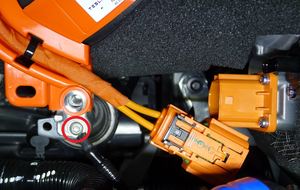

拆卸用于固定空调压缩机接地带的螺栓。
-
松开将冷却液软管固定到空调压缩机支架的卡子。
-

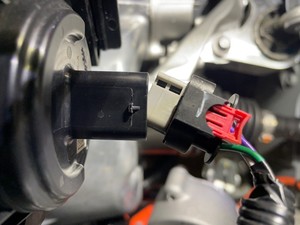

断开动力总成冷却液泵连接器。
-
将动力总成冷却液泵从空调压缩机支架上拆下。
注将泵总成从压缩机上滑下，使其脱离下部支架
-

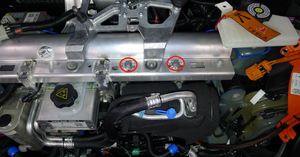

拆卸将压缩机支架固定到支柱塔梁的螺栓（2 个）。

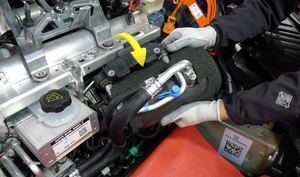

注建议寻求他人协助。支撑空调压缩机，同时拆下螺栓。小心地将空调压缩机和空调压缩机支架朝车辆前部和支柱塔梁下方移动着拆下。在冷却液软管和超级歧管线束周围务必小心操作。将翼子板盖板放置在风扇外壳上，然后轻轻放下空调压缩机总成。
-

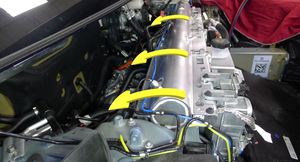

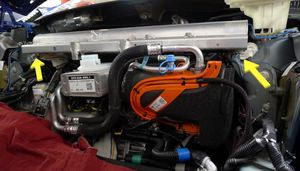

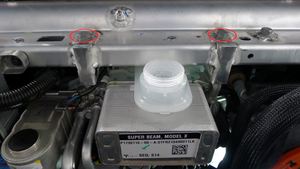

拆卸将超级歧管固定到支柱塔梁的螺栓（2 个），然后将超级歧管轻轻放置在前驱动单元上。
注建议寻求他人协助。从下部撑起，然后放置在热交换器顶部的垫布上。
-

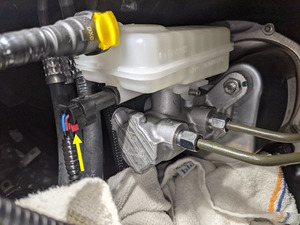

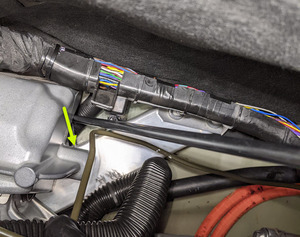

断开制动液液面传感器连接器。
-

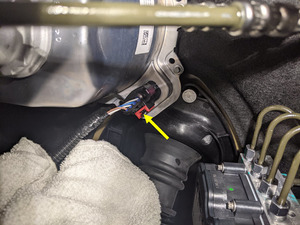

将 DTS 位置传感器连接器从制动助力器上断开。
-
断开制动助力器电子控制单元 (ECU) 连接器。
-

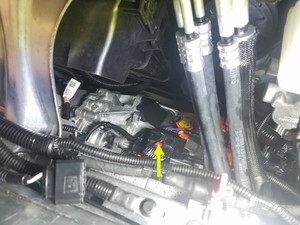

断开液压控制单元连接器。
-
拆卸将左前制动管前端固定到震动软管上的螺母。
-
拆卸将右前制动管前端固定到震动软管上的螺母。
-

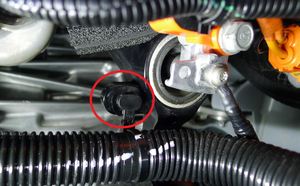

松开电池冷却液温度传感器连接器。
-

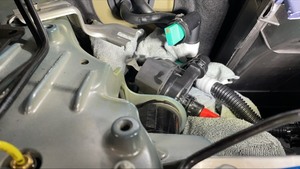

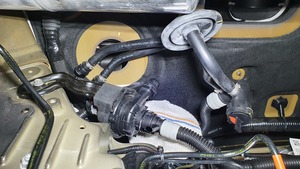

在电池冷却液泵下方放置吸收性材料。
-

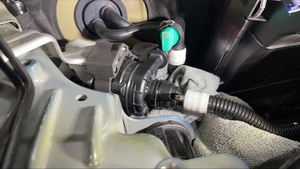

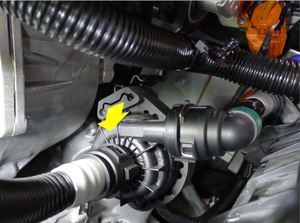

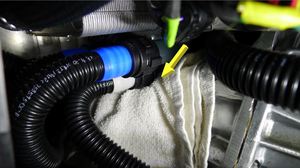

将电池供给软管从电池冷却液泵上松开。
注堵住两端。
-
拆卸将电池供给软管固定到前备箱线束右侧的卡子。
-
将车载电脑供给软管穿过防火墙，移动到前备箱舱。
注将冷却液软管夹从车载电脑供给软管上拆下。两条软管都应安装塞子，以防止泄漏。
-

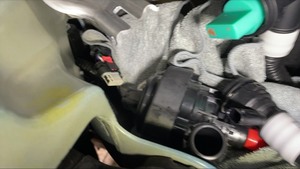

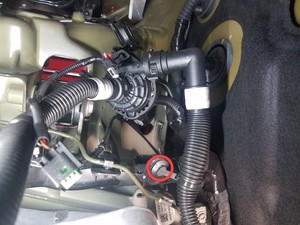

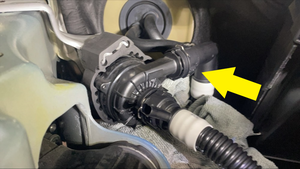

将电池冷却液泵从安装支架上松开。
-

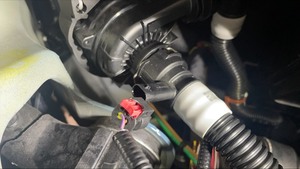

断开电池冷却液泵连接器。
- 拆卸前后轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆卸左前和右前翼子板饰板。请参阅翼子板饰板和轮毂整流罩总成 - 前 - LH（拆卸和更换）。
- 拆卸前饰板总成。请参阅饰板总成 - 前（拆卸和安装）。
-

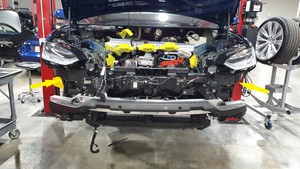

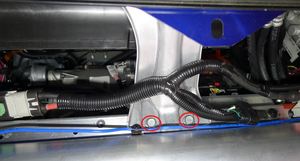

将前备箱线束从前端支架上松开。
注2 个卡子，2 个连接器
-

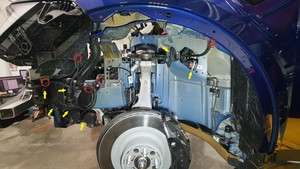

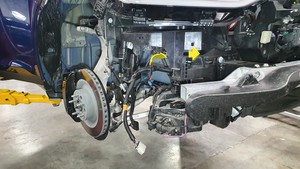

将前备箱线束从左侧轮罩上松开。
注5 个卡子，7 个连接器。
-

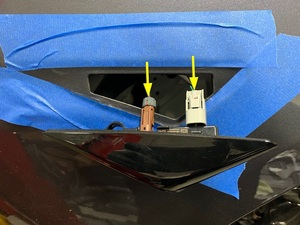

断开左侧转向灯和摄像头的前部线束连接器（2 个）。
-
将前备箱线束从右侧轮罩上松开。
注7 个卡子，7 个连接器。
-
断开右侧转向灯和摄像头的前部线束连接器（2 个）。
-
将前备箱线束从前端支架上松开，然后穿过轮罩布置。
注3 个卡子。将线束穿过开口时，注意请勿弄断夹子。
- 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
-
断开 EPAS CAN 连接器（2 个）。
-

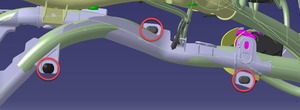

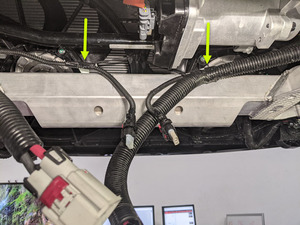

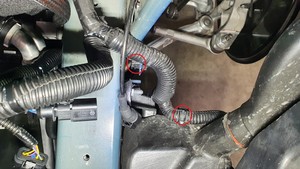

将前备箱线束夹（3 个）从副车架上松开。
注将线束远离副车架布置。
- 拆卸前车底护板。请参阅车底护板 - 前（拆卸和更换）。
-

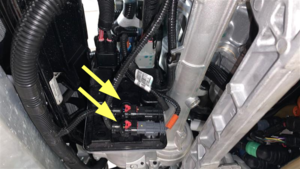

断开高压电池逻辑连接器。
-
断开高压电池电源连接器。
-
将前备箱线束从高压电池和车身上松开。
注2 个卡子。
-

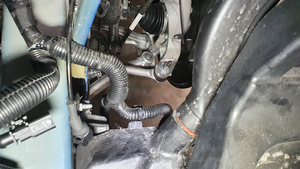

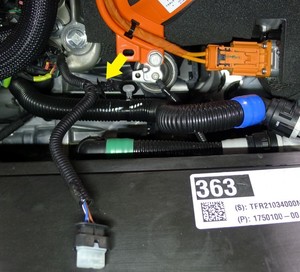

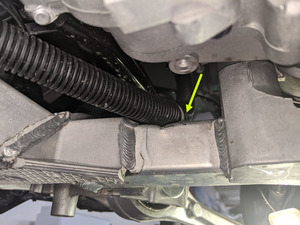

松开布设在横梁下方高压电池处的前备箱线束分支，将分支移入前备箱区域。
注2 个卡子。沿软管向下移动到右侧车身横梁。在卡子和横梁之间放置卡子撬具。将卡子从横梁底部撬出。可能需要使用锤子轻轻敲击工具把手，注意请勿损坏冷却液软管。必要时可升高或降低车辆，以便完成拆卸。在横梁底侧和高压电池上侧滑动低压逻辑连接器时，保持连接器平整且正面朝上。
-
断开左右前照灯连接器。
-

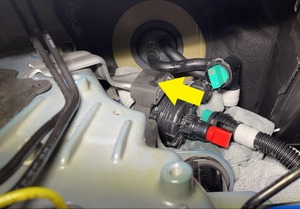

松开三通阀连接器。
-
将前备箱线束从防撞纵梁和车身上松开。
注6 个连接器，4 个卡子，2 个螺栓。
-
松开将空气悬架后压力官束固定到前备箱线束支架的卡子。
-
松开将前备箱线束导件固定到右前车身的卡子（3 个）。
-
将前备箱线束从支柱塔梁上松开。
注1 个卡子，1 个螺栓，10 毫米或 E10 五角套筒扳手。
-

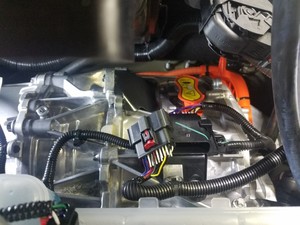

将前备箱车身线束从前驱动单元线束上断开。
-

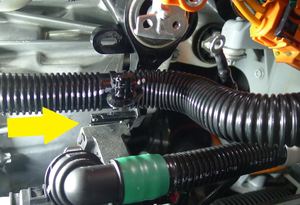

拆卸将前备箱车身线束固定到前驱动单元线束支架的卡子。
-
松开连接到电动转向模块的前备箱左侧线束分支卡子（2 个）。
-

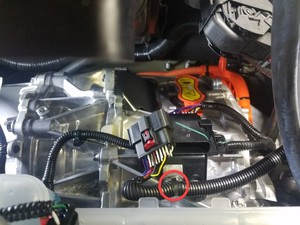

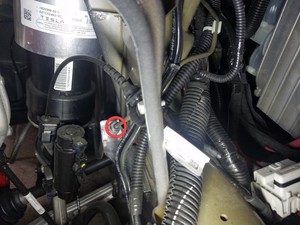

拆卸将前驱动单元接地带固定到车身螺柱的螺栓。
-
松开将前备箱线束导件固定到左前车身的卡子（2 个）。
-
松开将前备箱左侧线束固定到车身和清洗器储液罐的卡子（2 个）。
-

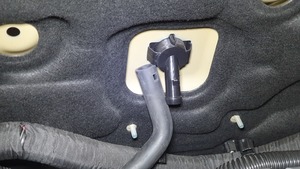

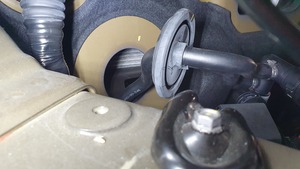

将暖通空调排放漏斗软管从隔板上拆下。
-
在支柱塔梁的左右侧下方各放置一块折叠好的垫布。
注将支柱塔梁抬起，以脱离位于超级歧管顶部和塔梁底部之间的储液罐加注口为准。
-

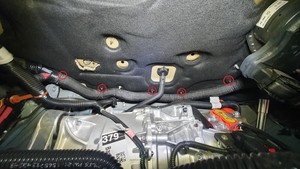

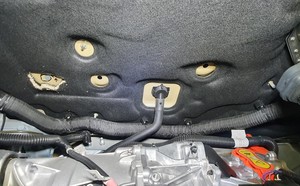

将前备箱线束从隔板上松开。
注5 个筒型夹
-

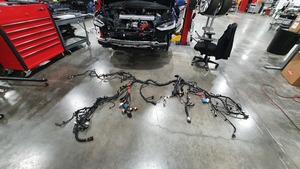

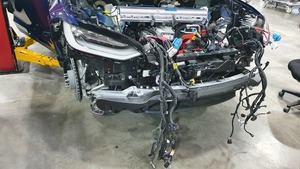

将前备箱线束从车辆上拆下。

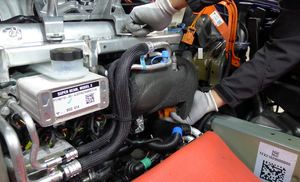

注建议寻求他人协助。将线束移动到支柱塔梁和超级歧管之间。移动线束时，请勿触碰周围组件。密切注意前备箱线束走向。
安装
-
将前备箱线束安装到车辆上。
注将线束移动到支柱塔梁和超级歧管之间。移动线束时，请勿触碰周围组件。将各分支移动到位，以备安装。
-
安装将前备箱线束导件固定到右前车身的卡子（3 个）。
-
安装将空气悬架后压力官束固定到前备箱线束支架的卡子。
-
安装将前备箱线束导件固定到左前车身的卡子（2 个）。
-
将前备箱线束布设到高压电池组前部。
注将横梁下的线束朝高压电池组前部移动。
- 完全升起车辆。
-
安装将前备箱线束连接到高压电池和车身的卡子（2 个）。
注使用 20 英寸卡子撬具将卡子安装到右侧防撞纵梁上。
-
连接高压电池电源连接器。
-
连接高压电池逻辑连接器。
-
安装将前备箱线束固定到副车架的卡子（3 个）。
-
连接转向机总成连接器（2 个）。
注确保锁片接合并听到 "咔嗒 "声。
-
连接 EPAS CAN 连接器（2 个）。
- 部分降下车辆。
-
将前备箱线束穿过轮罩，然后安装将线束固定到前端支架的夹子（3 个）。
注将线束穿过开孔时，注意请勿弄断夹子。
-
将前备箱线束安装到右侧轮罩上。
注7 个卡子，7 个连接器。确保线束正确布线。
-
连接右侧转向灯和摄像头的前部线束连接器（2 个）。
-
连接右侧前照灯连接器。
-
将前备箱线束安装到前端支架上。
注2 个卡子，2 个连接器。
-

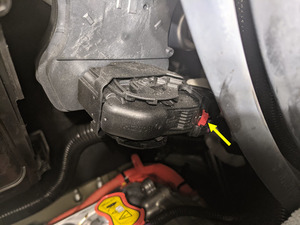

连接液压控制单元连接器。
注安装连接器，然后向下旋转控制杆，然后紧固锁片。
-
将前备箱线束安装到左侧轮罩上。
注5 个卡子，7 个连接器。
-
连接左侧转向灯和摄像头的前部线束连接器（2 个）。
-
连接左侧前照灯连接器。
-
安装将左前制动管前端固定到震动软管的螺母（扭矩为 16 Nm）。
-
安装将右前制动管前端固定到震动软管的螺母（扭矩为 16 Nm）
- 安装前饰板和翼子板装饰。请参阅饰板总成 - 前（拆卸和安装）。
-

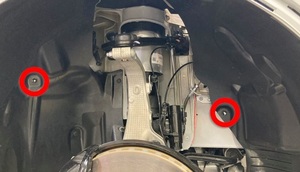

安装将左前轮整流罩固定到裙板的螺栓（2 个）（扭矩为 1.5 Nm）。
-
安装左前内衬盖板
-

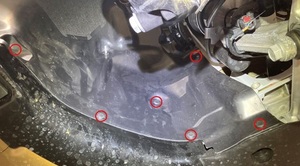

安装将左前轮拱内衬固定到左前轮整流罩的卡子。
-

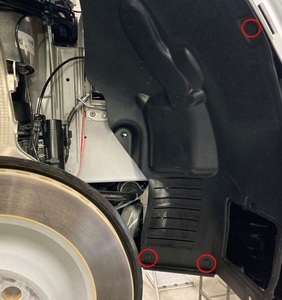

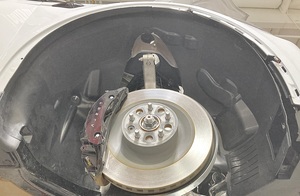

安装右前轮拱内衬。
注2 个卡扣式螺母，11 个推拉铆钉。将轮拱内衬顶部的左侧锁片插入右侧凹槽，确保轮拱内衬底边位置正确。
-
安装将右前轮整流罩固定到裙板的螺栓（2 个）（扭矩为 1.5 Nm）。
-
安装将右前轮拱内衬固定到右前轮整流罩的卡子。
-
安装用于固定右前内衬盖板的卡子。
- 完全升起车辆。
- 安装前车底护板。请参阅车底护板 - 前（拆卸和更换）。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 完全降下车辆。
-
安装将前备箱线束固定到隔板的筒型夹（5 个）。
-
连接制动助力器电子控制单元 (ECU) 连接器。
-
将 DTS 位置传感器连接器连接到制动助力器上。
-
连接制动液液面传感器连接器。
-
将暖通空调排放漏斗软管安装到隔板上。
-
将前备箱左侧线束夹（2 个）固定到车身和清洗器储液罐上。
-

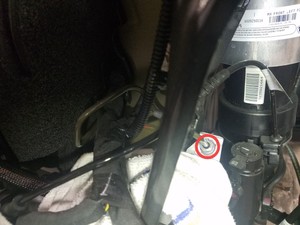

安装将前驱动单元接地带固定到车身螺柱的螺栓（扭矩为 15 Nm）。
-
安装将超级歧管固定到支柱塔梁的螺栓（2 个）（扭矩为 31 Nm）。
-
将空调压缩机支架总成放置到车辆上，然后手动拧紧将空调压缩机总成固定到支柱塔梁的螺栓（2 个）。
注支撑空调压缩机，同时安装螺栓。小心地将空调压缩机和空调压缩机支架朝车辆后部和支柱塔梁下方移动着安装好。安装冷却液软管和超级歧管线束周围支架。
-
将连接空调压缩机和支柱塔梁的螺栓紧固到 31 Nm。
-
安装将冷却液软管固定到空调压缩机支架的树形头卡子。
-
安装用于固定空调压缩机接地带的螺栓（扭矩为 7 Nm）。
-
连接将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
-
连接动力总成冷却液泵连接器。
-
连接空调压缩机逻辑连接器。
-

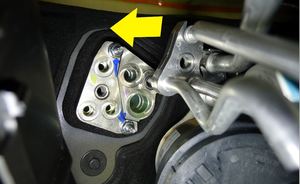

安装将 Penta 暖通空调管路固定到暖通空调总成的螺栓（2 个）（扭矩为 22 Nm）。
-
安装将空调压缩机高压线束固定到车身的卡子。
-
安装用于固定连接到电动转向模块的前备箱左侧线束分支卡子（2 个）。
-
将前备箱线束安装到防撞纵梁和车身上。
注6 个连接器，4 个卡子，2 个螺栓，8 Nm。
-
安装将前备箱车身线束固定到前驱动单元线束支架的卡子。
-
将前备箱车身线束连接器连接到前驱动单元线束上。
- 安装电池控制器模块。请参阅模块 - 电池控制器（拆卸和更换）。
-
将前备箱线束安装到支柱塔梁上。
注1 个卡子，1 个螺栓，10 毫米或 E10 五角套筒扳手，9 Nm。
-
连接三通阀连接器。
-
连接电池冷却液泵连接器。
-
将电池冷却液泵安装到安装支架上。
-
将车载电脑冷却液供给软管穿过防火墙布设车载电脑冷板总成上。
注在接下来的步骤中，先将软管夹重新安装到车内，再拆下塞子，以防止冷却液泄漏到车载电脑上。
-
将电池供给软管安装到电池冷却液泵上。
注1 个软管夹。拔掉所有塞子，紧固软管。执行推拉推测试。
-
从电池冷却液泵下方取走吸收性材料，将残留物清理干净。
-
安装将电池供冷却液给软管固定到前备箱线束右侧的卡子。
-
连接电池冷却液温度传感器连接器。
- 安装高效分子空气 (HEPA) 过滤器外壳。请参阅外壳 - 过滤器 - 高效分子空气 (HEPA)（拆卸和更换）。
- 安装高效分子空气 (HEPA) 过滤器。请参阅过滤器 - 高效分子空气 (HEPA)（拆卸和更换）。
-
安装高效分子空气 (HEPA) 过滤器总成盖.
-
连接空气质量传感器线束连接器。
-
将支柱塔梁放回原位。
-
安装用于固定支柱塔梁的螺栓（4 个）（扭矩为 31 Nm）。
-

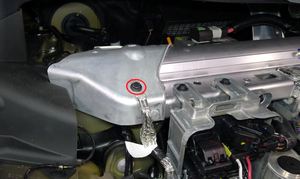

安装将左前减震塔盖固定到减震塔的螺栓（扭矩为 14 Nm）。
-
安装将左前减震塔盖固定到支柱塔梁的螺栓（3 个）（扭矩为 22 Nm）。
-
安装将远端制动液储液罐固定到左前减震塔盖的螺栓（扭矩为 8 Nm）。
注将储液罐连同支架旋到左前减震塔盖上。
-
安装将右前减震塔盖固定到减震塔的螺栓（扭矩为 14 Nm）。
注安装前，将键接接地带插入右前减震塔盖。
- 安装前部控制器。请参阅模块 - 车身控制器 - 前（拆卸和更换）。
-
安装用于固定雨刮器安装支架的螺栓（4 个）(扭矩为 25 Nm)。
注沿支柱塔梁将支架滑离右侧减震塔区域，使其脱离高效分子空气 (HEPA) 过滤器外壳，以备安装。
- 安装低压电池。请参阅电池 - 低压（拆卸和更换）。
-
安装右侧减震塔盖板。
-
安装将右侧减震塔盖板固定到右侧围篦板锚固件的卡子（3 个）。
-
安装用于固定右侧速度传感器线束的卡子。
-
安装左侧减震塔盖板。
-
连接用于固定左侧减震塔盖板的卡子（3 个）。
-
安装用于固定左侧速度传感器线束的卡子。
- 执行空调真空和泄漏测试（请参阅空调制冷剂（回收和重新加注））。
-
安装将前备箱线束固定到右侧车辆控制器和隔板的螺母（扭矩为 8 Nm），然后连接连接器（4 个）。
-
将前备箱线束连接器（3 个）连接到 TASC 电子控制单元 (ECU) 上。
-
将前备箱线束连接器（7 个）安装到车载电脑上。
-
安装将前备箱线束固定到右侧脚部空间的卡子（2 个）。
注卡子位于车载电脑后面。
-
安装将车载电脑固定到车身的螺栓（2 个）和螺母（1 个）。
注2 个螺栓，扭矩为 7 Nm；1 个螺母，扭矩为 8 Nm。
-
将冷却液软管连接到车载电脑冷板总成上。
注2 个弹簧锁。在车载电脑周围放置冷却液吸收垫或毛巾。拆卸冷却液塞，同时让冷却液卡箍保持接合。确保弹簧锁接合，然后对每个软管接头执行推拉测试。
-
拆卸冷却液软管夹。
注取走吸收性材料并清除残留液。检查是否漏液。
-
安装右侧下部前围板高效分子空气 (HEPA) 过滤器总成螺栓（扭矩为 7 Nm）。
- 安装右侧脚踏板。请参阅板件 - 脚踏板 - 副驾位（左侧驾驶）（拆卸和安装）。
-
安装将线束固定到右侧脚踏板的夹子。
-
将右侧主地毯折回原位。
- 将右侧膝部气囊总成（如有配备）安装到车辆上。请参阅膝部气囊 - 副驾位（拆卸和更换）。
-
安装用于固定中控台右侧面板处地毯的卡子（11 个）
- 安装右侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（拆卸和更换）
- 安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
-
安装仪表板右侧端盖。
-
安装右前门门槛饰板。
-
安装右前脚垫。
- 重新加注制冷剂。请参阅空调制冷剂（回收和重新加注）。
-
将前备箱左侧内部线束分支安装到左侧车辆控制器和隔板上。
注3 个连接器，1 个卡子，1 个螺母，8 Nm。
-
安装左侧下部前围板高效分子空气 (HEPA) 过滤器总成螺栓（扭矩为 7 Nm）。
-
安装将加速踏板固定到踏板总成的螺钉（扭矩为 15 Nm）。
注将加速踏板安装到总成卡槽中。
-
连接加速踏板电气连接器。
-

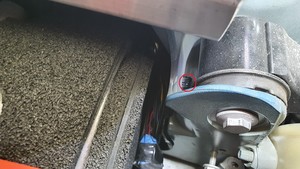

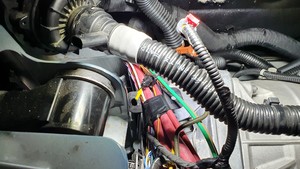

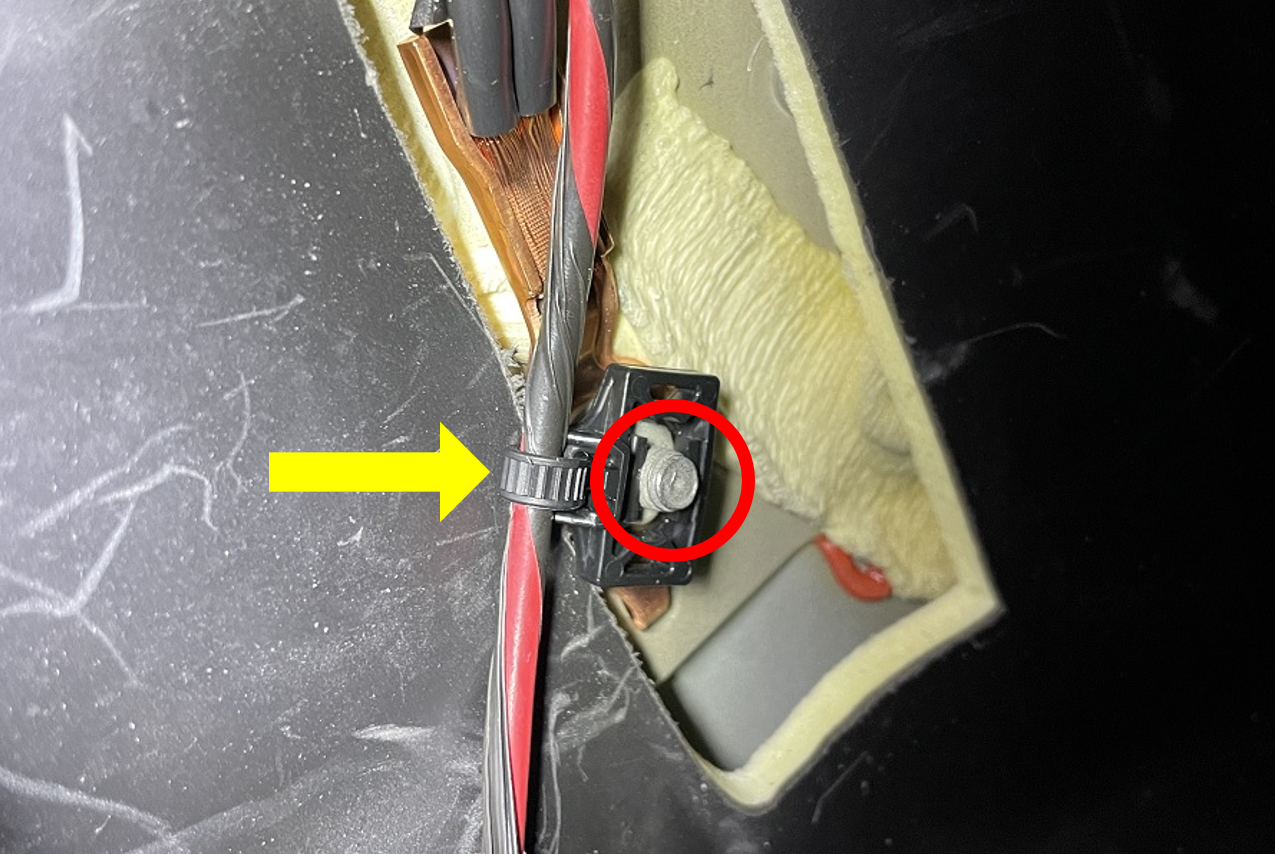

将 AP 供电线固定到接地点。
注在动力供应线上绑上扎带，然后将供应线连接到接地点。供应线必须位于支座左侧。
-
将左侧主地毯折回原位。
- 安装左侧膝部安全气囊总成（如有配备）。请参阅膝部气囊 - 驾驶位（拆卸和更换）。
-
安装左侧中控台地毯。
注11 个卡子，2 个固定销
- 安装左侧内部脚部空间盖板。请参阅盖板 - 脚部空间 - 内侧 - 驾驶位（拆卸和更换）。
- 安装左侧外部脚部空间盖板。请参阅盖板 - 脚部空间 - 外侧 - 驾驶位（拆卸和更换）。
- 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装左侧 A 柱中部饰板。请参阅 饰板 - A 柱 - 中部 - LH（拆卸和更换）
-
安装仪表板左侧端盖
-
安装左前门槛饰板。
注8 个卡子，3 个固定销
-
安装左前脚垫。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
-

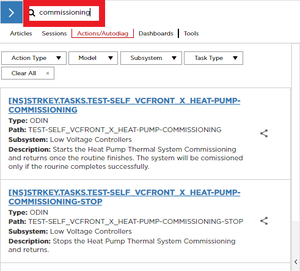

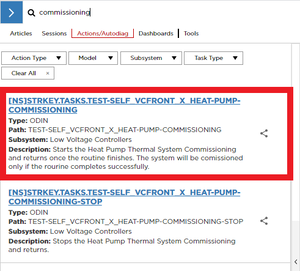

选择 “Actions” 选项卡，然后搜索 “Commissioning”。
-

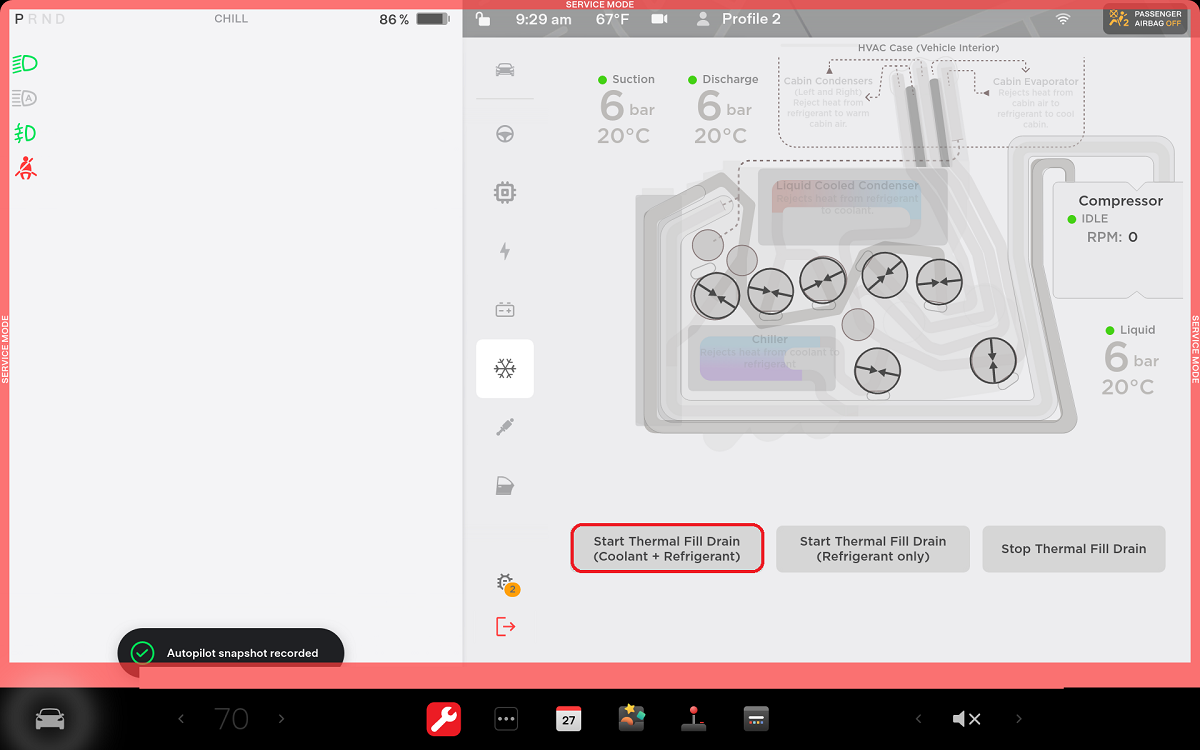

选择TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Toolbox: (link)via Service Mode: Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioning，点击 “Run”，然后等待例行程序完成
注如果进入 “Thermal Drain/Fill” 模式后，此例行程序未运行，空调压缩机将无法运转。
-

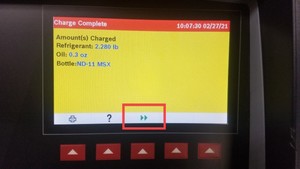

继续执行“软管平衡”步骤，完成空调重新加注，并遵循空调机上显示的指示。
注断开高侧耦合器与车辆的连接。开启空调；温度设置为“低”；开启“面板”模式；开启“新鲜空气”模式；鼓风机转速设置为 10。确认“软管平衡”设置。确认排放压力不超过 26 巴，吸取压力不低于 1.15 巴。
-

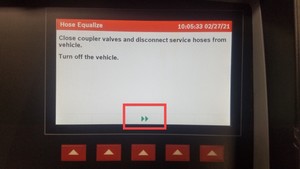

继续执行“软管平衡”步骤，完成空调重新加注，并遵循空调机上显示的指示。
注从车辆上拆下低侧耦合器。关闭车辆电源。确认“软管平衡”设置。完成程序后，机器就会发出响声。
- 安装空调端口盖。
- 执行冷却液空气排空和温度性能测试。请参阅冷却系统（部分重新加注和排放）。
- 排空制动器并执行制动器刚度测试。请参阅制动液排放/冲洗（拆卸和更换）。
- 从车辆上取走笔记本电脑。
- 安装雨刮器模块和前围篦板及其下组件。请参阅雨刮器模块（拆卸和更换）。
-
检查冷却液液位，必要时加满。
注确保液位处于 Max 线处。
- 安装冷却液储液罐罐盖。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
- 安装前后轮毂。请参阅轮毂总成（拆卸和安装）。
-

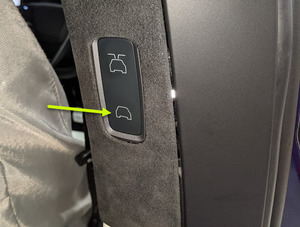

校准鹰翼门。
注长按 B 柱上部按钮，开始手动校准鹰翼门。
