校正代码 31105002 1.08 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 打开左前车门
2. 降下左前车窗
3. 举升并支撑车辆
   注

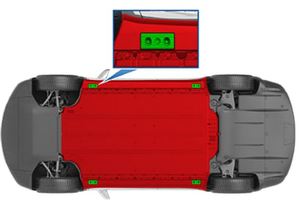

   准备升起车辆；将空气悬架设置为 "Jack 模式"；将举升臂垫放置在车辆的千斤顶垫上；请勿将举升臂垫放置在电池或纵梁下，如图中红色所示





4. 松开仪表板维修面板
   注

   2 个锁片，4 个定位销；松开顶部锁片并向后滑动
5. 将装有以太网诊断工具包和 Toolbox 3 的笔记本连接到车辆
6. 选择 "Actions" 选项卡，并搜索 "TAS service mode"
7. 选择 “PROC_TAS_X_ENTER-SERVICE-MODEvia Toolbox: (link)”，点击 “Run”，然后等待例行程序完成
   注

   完成后，选择窗口右上角的 "X" 关闭
8. 选择 "Actions" 选项卡，并搜索 "Deflate Spring"
9. 选择 “PROC_TAS_X_DEFLATEvia Toolbox: (link)via Service Mode: Chassis ➜ Suspension ➜ Deflate”，点击 “Run”，然后等待例行程序完成
   注

   完成后，选择窗口右上角的 "X" 关闭。
10. 打开前备箱盖
    注

    操作如下：Center Display > Controls > Frunk Open

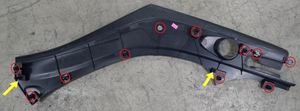

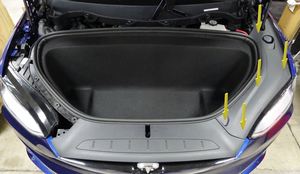

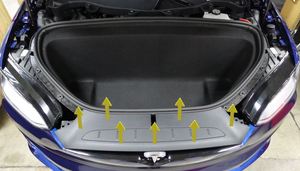

11. 拆下前备箱后部挡板
    注

    11 个卡子，2 个固定销

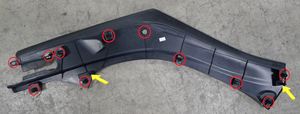

12. 拆下右侧前备箱挡板
    注

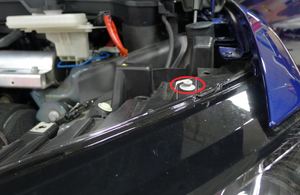

    11 个卡子，2 个定位点；先拆下铰链盖板上的雨刷夹；注意大灯处的卡子。

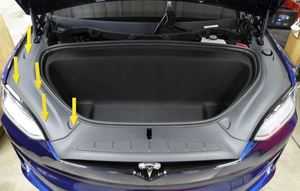

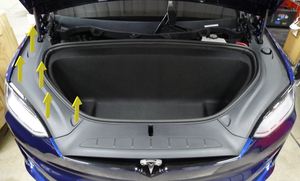

13. 拆下前备箱左侧挡板
    注

    11 个卡子，2 个定位点；先拆下铰链盖板上的雨刷夹；注意大灯处的卡子。

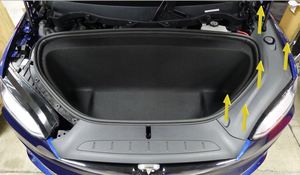

14. 拆下前备箱前挡板
    注

    12 个卡子，3 个定位销

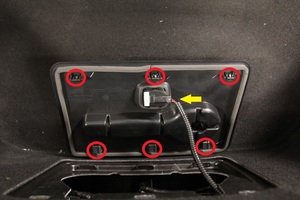

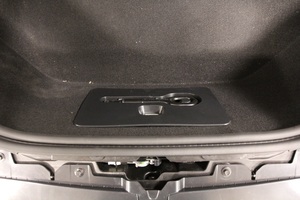

15. 拆下前备箱检修板
    注

    3 个卡子，3 个挂钩，1 个连接器

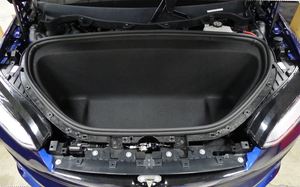

16. 拆卸前备箱地毯

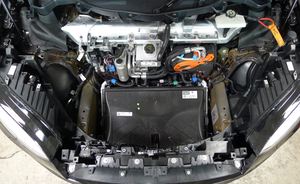

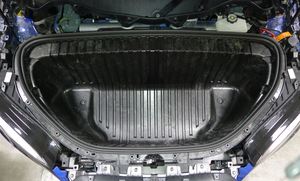

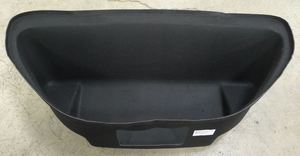

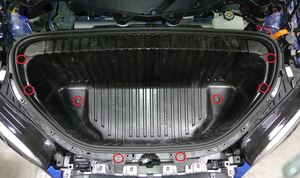

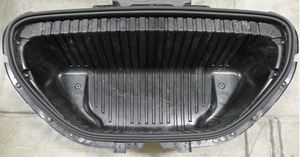

17. 拆下前备箱总成
    注

    8 个螺栓，10 mm，5 Nm





18. 拆卸左前轮毂中心盖
    注

    1 个盖
19. 松开左前轮毂
    注

    5 个螺母，21 mm，175 Nm
20. 将车辆适当抬升后降至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
21. 拆卸左前轮毂
    注

    5 个螺母，21 mm，175 Nm
22. 拆下左前上控制臂支架和线束
    注

    1 个螺栓，10 mm，3 Nm，连带线束一起拆下

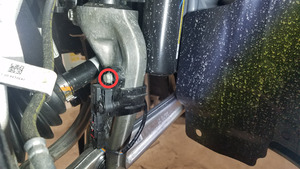

23. 从右前转向节上松开左侧轮速传感器卡子
    注

    2 个卡子

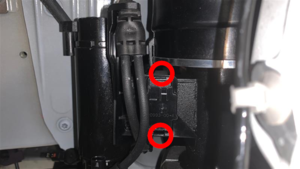

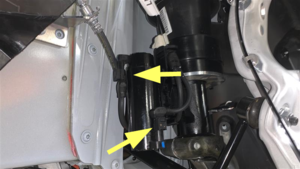

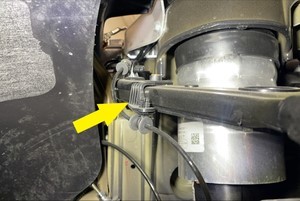

24. 从左前空气弹簧模块松开左侧减震器线束连接器
    注

    2 个连接器



25. 从左前空气弹簧模块拆下左侧减震器线束支架
    注

    2 个锁片

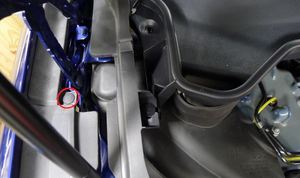

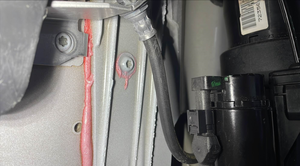

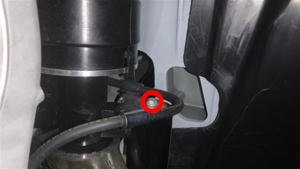

26. 拆下将左前制动管路固定到左前空气弹簧模块的螺栓
    注

    1 个螺栓，10 mm，6 Nm

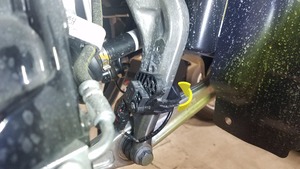

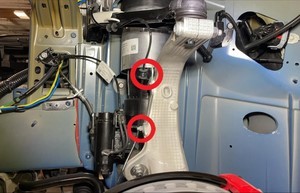

27. 从空气弹簧模块上拆下左侧 ANC 传感器和减震器支架
    注

    1 个螺栓，10 毫米，6 Nm；在连杆周围布线，并将其悬挂；记下线束的布线方式，以便安装

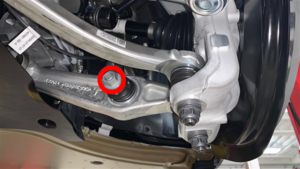

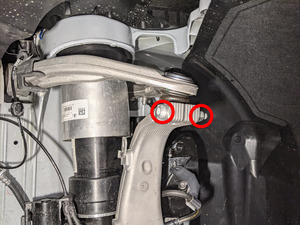

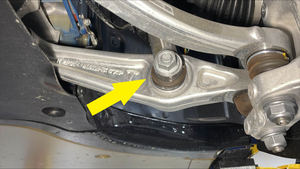

28. 拆下将左侧前空气弹簧模块固定到前下部尾连杆总成的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，140 Nm



29. 从悬架总成上拆下左前上控制臂
    注

    1 个螺纹胶螺母，15 mm；1 个螺栓，T50，60 Nm，螺母拆下后丢弃



30. 降下车辆以检修前备箱区域
    注

    务必在听到两侧的锁发出清脆的锁止声之后再降下，否则车辆可能向一侧倾斜。

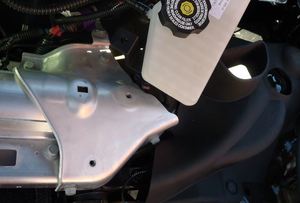

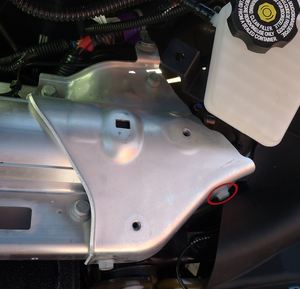

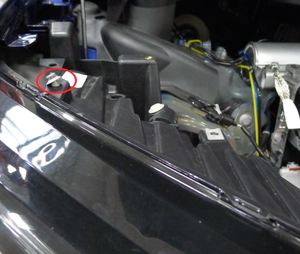

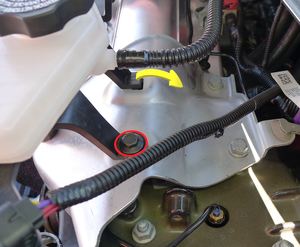

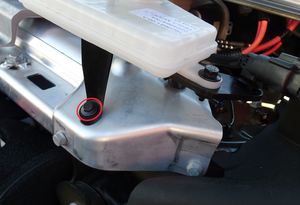

31. 从左侧固定悬架传感器 (LH FST) 盖上拆下远端制动液储液罐
    注

    2 个螺栓，10 mm，8 Nm，1 个固定销。将储液罐连同支架一起转动，将其从左侧固定悬架传感器 (FST) 盖上拆下

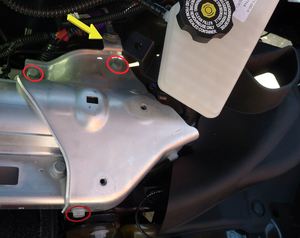

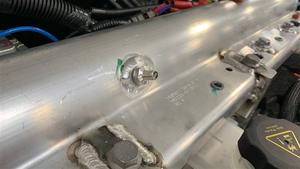

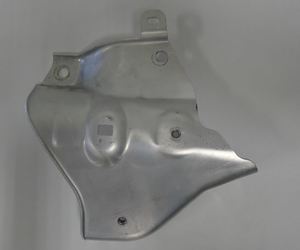

32. 将左侧固定悬架传感器 (FST) 盖从支柱塔梁上松开
    注

    3 个螺栓，13 mm，22 Nm，1个卡子

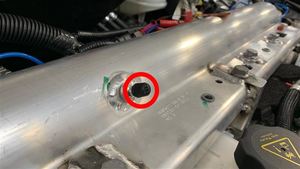

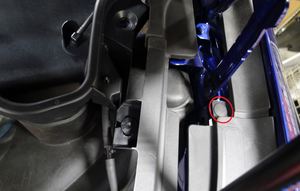

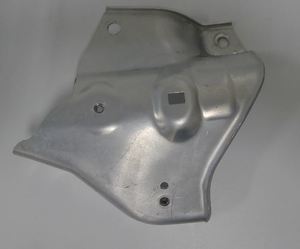

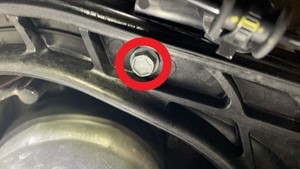

33. 左前减震塔盖从减震塔上松开，然后将其从车辆上拆下
    注

    1 个螺栓，13 毫米，14 Nm

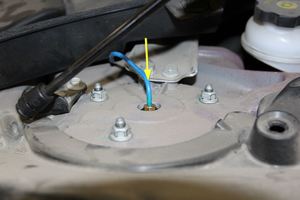

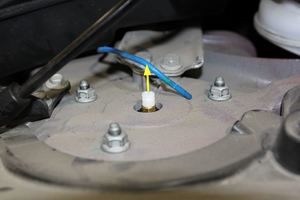

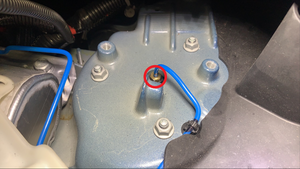

34. 从左侧空气弹簧模块松开空气管路接头
    注

    1 个螺母，10 mm，2 Nm，一旦听到空气泄漏声，停止转动，直到排尽所有空气

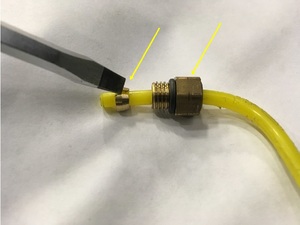

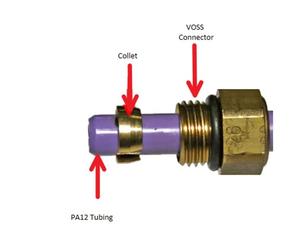

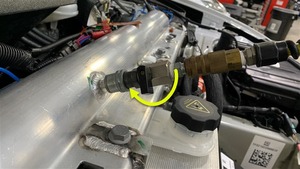

35. 从空气弹簧模块空气管路中拆下 VOSS 接头
    注

    1 个 VOSS 接头；向后转动螺纹，拆下夹头，然后将螺纹从空气管路中完全旋出，接头拆下后丢弃

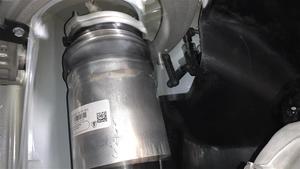

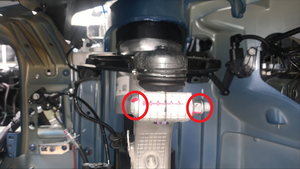

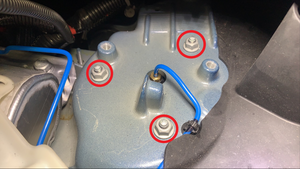

36. 拆下用于固定左前空气弹簧模块的螺母，然后拆下该模块
    注

    3 个螺母，13 mm，39 Nm；在完全拆下最后一个螺母之前，应用一只手扶好空气弹簧模块，小心不要被线束和连接器缠住

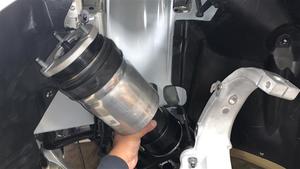

37. 放置并安装左前空气弹簧模块
    注

    建议请助手帮忙，3 个螺母，13 mm，39 Nm，小心不要被线束和连接器缠住







38. 拆下塞子，然后将空气管路安装到左侧空气弹簧模块中
    注

    将软管压入接头，直到软管上标记与接头顶部对齐





39. 将车辆适当抬升后降至锁止位
    注

    将车辆设置到舒适的作业高度，务必在听到两侧的锁发出清脆的锁止声之后再降下，否则车辆可能会发生侧倾
40. 将左前转向节固定到上控制臂
    注

    1 个螺栓，T50；1 个螺纹胶螺母，15 mm，60 Nm，安装新螺母



41. 安装将左前空气弹簧模块固定到前下部尾连杆的螺栓和螺母
    注

    1 个螺栓，21 mm；1 个螺母，21mm，140 Nm，按规定扭矩紧固

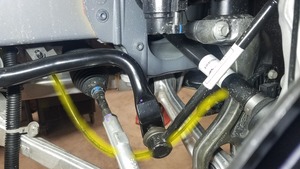

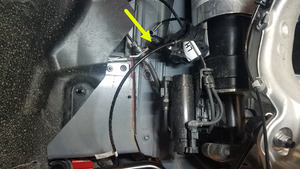

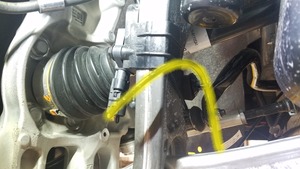

42. 对 ANC 传感器和减震器支架进行布线，并将其固定到左侧前空气弹簧模块
    注

    1 个螺栓，10 毫米，6 Nm；线束排布在下连杆上方和横拉杆/轴下方







43. 将左前制动管路固定至左前空气弹簧模块
    注

    1 个螺栓，10 mm，6 Nm



44. 将左前减震器线束支架固定至左前空气弹簧模块
    注

    2 个锁片



45. 将左侧减震器线束连接到左前空气弹簧模块
    注

    2 个连接器



46. 将左前轮速度传感器固定至左前转向节总成
    注

    2 个卡子



47. 固定左前上控制臂支架和线束
    注

    1 个螺栓，10 mm，3 Nm





48. 暂时安装左前轮
    注

    5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
49. 降下车辆，直至轮胎接触到地面
    注

    将举升机升离锁止位，然后固定住解锁杆，使锁具在降下车辆时保持活动自如
50. 从储气罐上拆下 Schrader 阀盖
    注

    1 个盖



51. 设置氮罐对储气罐进行充气
    注

    确认氮罐、调节器和空气管线上的阀门都设置在关闭位置







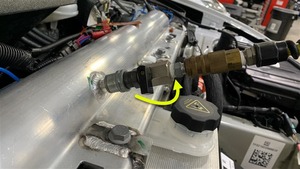

52. 将氮罐软管连接到储气罐
    注

    早期生产的车辆（根据 VIN 确认）配备空调阀接头，需使用一个转接头适配 Schrader 充注型端口

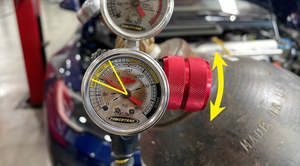

53. 打开氮罐上的阀门，并使用调节器将压力设置为 8 bar
    注

    缓慢打开阀门并调节调节器，验证压力是否设置为 8 bar，如果压力不是 8 bar，Tesla 空气悬架 (TAS) 辅助充气程序将无法运行





54. 打开氮罐软管上的阀门



55. 使用调节器阀门压力表确认压力保持不变
    注

    8 bar。如果压力发生变化，则可能存在泄漏，请根据需要使用调节器阀调节压力



56. 重新建立车辆与 Toolbox 3 的连接
    注

    打开 Toolbox 3 网站 (https://toolbox.teslamotors.com)，建立与车辆的连接。选择右上角的连接状态图标，然后选择本地连接（车辆连接后图标将变为绿色）
57. 选择 "Actions" 选项卡，并搜索 "Inflate"
58. 选择 “PROC_TAS_X_ASSISTED-INFLATEvia Toolbox: (link)via Service Mode: Chassis ➜ Suspension ➜ Inflate”，点击 “Run”，然后等待例行程序完成
    注

    完成后，选择窗口右上角的 "X" 关闭。验证弹簧是否充气
59. 关闭氮罐上的阀门



60. 关闭氮罐软管上的阀门



61. 关闭氮罐上的压力调节阀，释放管路中的压力



62. 将氮罐软管从储气罐上拆下



63. 将盖子安装到储气罐阀门上



64. 将车辆适当抬升后降至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
65. 拆卸左前轮毂
    注

    5 个螺母，21 mm，175 Nm

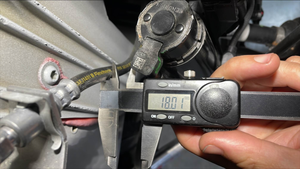

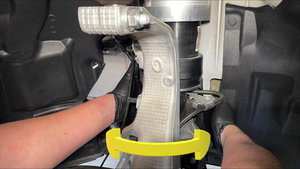

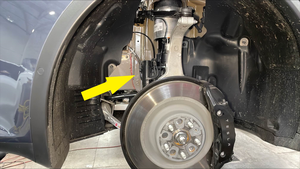

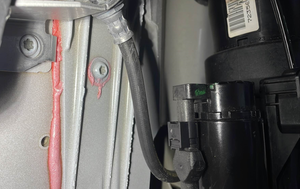

66. 在左侧空气弹簧电磁阀和制动管路之间进行测量和检查
    注

    建议使用数显卡尺，在左前空气弹簧和制动软管之间进行测量，间隙必须大于 15 mm 且小于 20 mm，如果测量值超出规格，则需返工，检查制动管路和空气弹簧是否有损坏或摩擦的迹象，如果部件损坏，则创建 Toolbox 会话并寻求上级帮助，确定是否需要进行更换

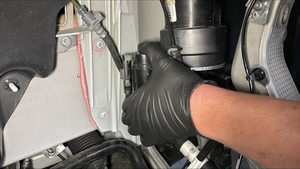

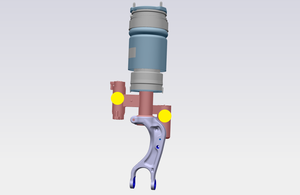

67. 仔细返工，并调整左侧减震器管的位置
    注

    注意空气弹簧必须加压才能进行调整，如果弹簧不加压或者可能发生损坏，则不要进行调整。调整左侧空气弹簧下部时应小心。抓住两侧的减震器管然后缓慢转动。按要求方向进行调整，直至满足规定值。不要用手捏或损坏任何电气连接。调节后，左侧空气弹簧应相对下部尾连杆球头大致居中









68. 验证左侧空气弹簧电磁阀和制动管路之间的测量值
    注

    调整支柱位置后，再次验证左前空气弹簧和制动软管之间的测量值，要求间隙必须大于 15 mm 且小于 20 mm





69. 安装左前轮毂
    注

    5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
70. 降下车辆，直至轮胎接触到地面
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如
71. 拧紧左侧前车轮
    注

    5 个螺母，21 mm，175 Nm
72. 安装左前车轮中心盖板
    注

    1 个盖板；确认徽标与气门嘴对齐
73. 选择 "Actions" 选项卡，并搜索 "TAS service mode"
74. 选择 “PROC_TAS_X_ENTER-NORMAL-MODEvia Toolbox: (link)”，点击 “Run”，然后等待例行程序完成
    注

    完成后，选择窗口右上角的 “X” 关闭
75. 断开 Toolbox 3 与车辆的连接，取出笔记本电脑和以太网诊断工具包
    注

    如果存在 RJ45 以太网诊断连接器，则不需要媒体转换器盒。直接断开笔记本电脑上的 RJ45 以太网电缆
76. 安装仪表板维修面板
    注

    2 个锁片，4 个固定销；向前滑动卡入固定销，然后将锁片向上固定到仪表板





77. 将空气悬架由“千斤顶模式”切换为“标准”。
    注

    首先操作 center display > Controls > Service > ''Jack Mode''，然后操作 center display > Controls > Suspension > "Standard"
78. 将左侧固定悬架传感器 (LH FST) 盖固定到减震塔
    注

    1 个螺栓，13 毫米，14 Nm





79. 将左侧固定悬架传感器 (FST) 盖紧固到支柱塔梁上
    注

    3 个螺栓，13 mm，22 Nm，1个卡子



80. 将远程制动液储液罐紧固到左侧固定悬架传感器 (FST) 盖上
    注

    2 个螺栓，10 mm，8 Nm，1 个固定销。将储液罐连同支架一起旋转安装到左侧固定悬架传感器 (FST) 盖上





81. 安装前备箱总成
    注

    8 个螺栓，10 mm，5 Nm







82. 安装前备箱地毯
    注

    确认地毯妥善固定到密封下方





83. 安装前备箱检修板
    注

    3 个卡子，3 个挂钩，1 个连接器





84. 安装前备箱前部挡板
    注

    12 个卡子，3 个定位销





85. 安装前备箱右侧挡板
    注

    11 个卡子，2 个固定销







86. 安装前备箱左侧挡板
    注

    11 个卡子，2 个固定销







87. 安装前备箱后部挡板
    注

    11 个卡子，2 个固定销





88. 关闭前备箱盖
    注

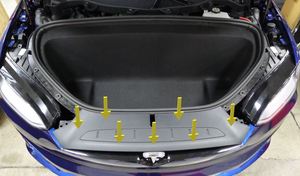

    用力按压绿色高亮区域（请参阅图片）；若前备箱盖其他区域受压，可能会导致损坏
89. 将车辆驶离举升机
    注

    将机架臂完全降下并从车底移出；将空气悬架退出“Jack 模式”
90. 升起左前车窗
91. 关闭左前车门
92. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
