冷却系统（真空重新加注）
校正代码
18300400 0.60
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 1050448-00-B 冷却系统重新加注设备
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
警告
执行此程序时，请穿戴适当的个人防护装备 (PPE)，包括全罩式面罩。
程序
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 面板执行器0005 - 维修模式）：
PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANTvia Toolbox: (link)via Service Mode Plus:
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Unit ➜ Front Drive Unit Replacement ➜ Start Coolant Fill/Drain
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Start Coolant Fill/Drain
注点击Garage > Vitals > Thermal tab > Coolant loops, Thermal Fluid Fill/Drain，以确认车辆处于串联模式。注此例行程序时间限制为 5 小时。5 小时后，必须重新执行此例行程序。 -
断开笔记本电脑与车辆的连接。
注请勿关闭 Toolbox 3.0，因为此例行程序稍后需重新运行。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
- 断开低压电源。请参阅低压电源（断开和连接）。
-

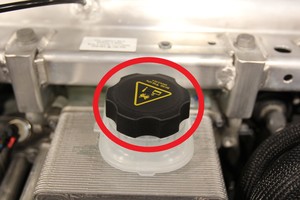

拆下冷却液罐罐盖。

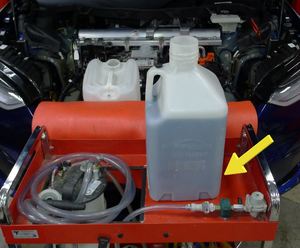

- 将空冷却液容器放入前备箱储物单元。
- 向另一个容器中加注至少 15 升冷却液。
-

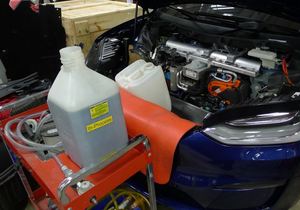

将加注后的冷却液容器放到冷却液车上，然后将冷却液车尽可能靠近车辆前部放置。
注使用翼子板盖板保护车辆前部。
-

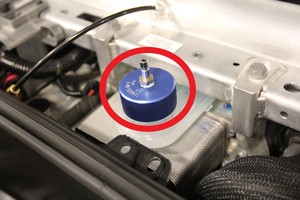

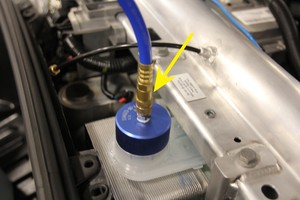

将真空重新加注盖安装到冷却液罐总成。
-
设置冷却液重新加注工具。

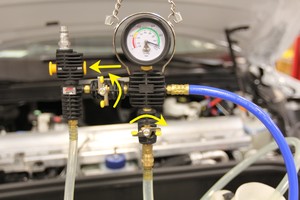

注确认重新加注工具所有阀门已关闭。
-

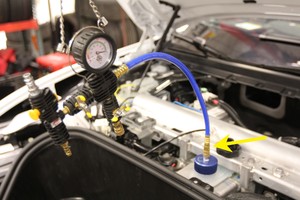

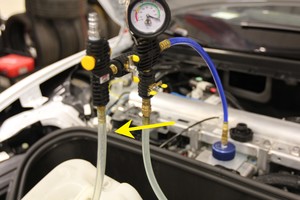

将真空重新加注软管安装到冷却液罐上的重新加注盖。
注执行推拉推测试，以确认软管已完全安装到位。
-

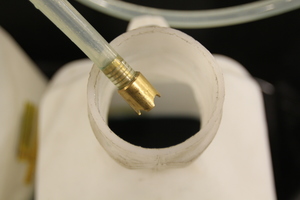

将重新加注软管放入已加注的冷却液容器。
注确保软管末端完全浸入冷却液。
-

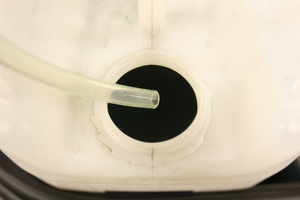

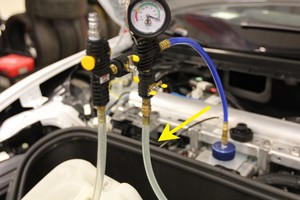

将溢流软管放入空冷却液容器中。
-
将车间供气装置连接到冷却液重新加注工具。
注如果尚未这样做，请确认重新加注阀处于关闭状态。
-
打开进气阀进行抽真空。真空表趋于稳定后，关紧阀门。
注真空表应稳定在大约 60 cmHg 到 70 cmHg 之间。阀门关闭后，真空度不应该下降。
-
缓慢地打开重新加注阀，使冷却液流入冷却系统。
注在整个过程中，确保重新加注软管末端完全浸入冷却液。
-
真空表读数降至零后，请关闭冷却液重新加注阀。
- 将冷却液重新加注软管从冷却液容器上拆下。
- 将冷却液溢流软管从冷却液容器上拆下。
-
将真空重新加注软管从冷却液罐上的重新加注盖上拆下。
-
拆下真空重新加注工具盖。
- 将冷却液重新加注工具从车辆上拆下。
-
将冷却液容器从前备箱储物单元处取走，将冷却液车从车辆前部移走，然后拆下翼子板盖板。
- 连接低压电源。请参阅低压电源（断开和连接）。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 面板执行器0005 - 维修模式）：
TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
警告确保车辆未处于行驶状态。测试持续约 10 分钟。车辆进入行驶状态将停止此例行程序。监测冷却液液位，并按需加注冷却液。注停止信息发出后测试仍在进行。注测试过程中，冷却液泵会发出声响。 -
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 面板执行器0005 - 维修模式）：
TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
- Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
-
检查冷却液液位，并按需加满冷却液。

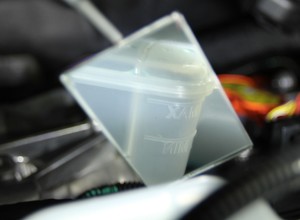

注使用镜子辅助查看。注确保冷却液液位处于Max 线处，并按需加满。
-
安装冷却液罐罐盖。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将左右 B 柱上部按钮保持在关闭位置，以手动校准左右鹰翼门。
