座椅总成 - 第二排 - LH（七座）（拆卸和更换）
校正代码
13050052 1.08
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开所有车门，降下前车窗。
-

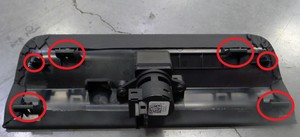

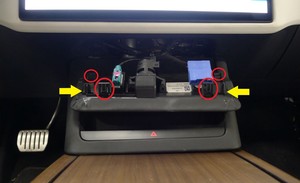

松开用于将仪表板维修面板固定到仪表板上的卡子（2 个），然后将维修面板从仪表板上拆下。

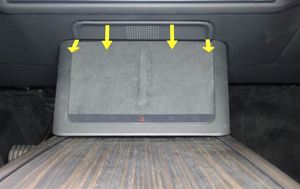

注先松开顶部锁片，然后将维修面板向后滑动。
- 打开前备箱盖。
- 将驾驶位座椅向前移动。
- 将左侧第二排座椅移动到最前位置。
- 拆下左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
-

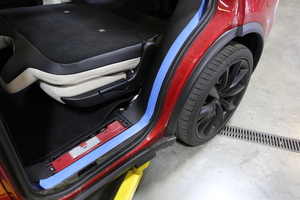

在左侧门框硬盖板上粘贴遮蔽胶带。
- 对车辆的右侧重复第 4 步至第 7 步。
- 打开掀背车门。
- 拆下右侧 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 拆下右侧 C 柱下部饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 对车辆左侧重复第 10 步和第 11 步。
- 将第二排座椅移出便利进出位置。
- 拆下第二排中部底板。请参阅底板 - 中部 - 第二排（七座）（拆卸和更换）。
- 拆下第二排后部底板。请参阅底板 - 后 - 第二排（七座）（拆卸和更换）。
-
拆下并丢掉用于将左侧第二排座椅后支架固定到车辆上的螺栓（6 个）。
45 Nm (33.2 lbs-ft)提示： 推荐使用以下工具：- 11 毫米套筒
-
将左侧第二排座椅移动到最后位置。
注锁住座椅靠背以将其固定到位。
-

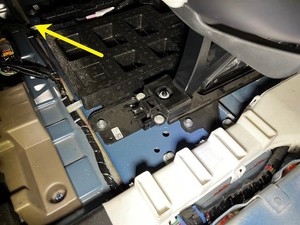

拆下左侧第二排后部底板撑板。
- 拆下左侧第二排座椅前部外侧底板。请参阅前底板 - 外侧 - 第二排座椅 - LH（七座）（拆卸和更换）。
- 拆下左侧第二排座椅前部内侧底板。请参阅前底板 - 内侧 - 第二排座椅 - LH（七座）（拆卸和更换）。
-
拆下用于将左侧第二排座椅前部支架固定到车辆上的螺栓（6 个）。45 Nm (33.2 lbs-ft)提示： 推荐使用以下工具：
- 11 毫米套筒
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
-
断开左侧第二排座椅线束电气连接器（3 个）。
提示： 如有必要，可松开支架，以便能够到连接器。
-
将用于固定线束的卡子（2 个）从左侧底板撑板支架上松开。
- 放倒左侧第二排座椅。
-

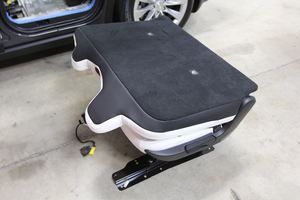

在助手的帮助下，将左侧第二排座椅总成从车辆上拆下。
安装
-
在助手的帮助下，将左侧第二排座椅安装到车辆上。
注确保导向销已正确对齐。
- 将左侧第二排座椅靠背移动到垂直位置。
-
安装并手动拧紧新螺栓（6 个），将左侧第二排座椅前部支架固定到车辆上。
注这些螺栓将在后续步骤中拧紧。提示： 推荐使用以下工具：
- 11 毫米套筒
-
紧固用于将左侧第二排座椅线束固定到左侧第二排底板撑板支架上的卡子（2 个）。
-
连接左侧第二排座椅线束电气连接器（3 个），然后将连接器外壳紧固到支架上。
提示： 如有必要，可松开支架，以便能够到连接器。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 关闭前备箱盖。
- 将左侧第二排座椅移动到最前位置。
-
安装新螺栓（6 个），将左侧第二排座椅后部支架固定到车辆上。45 Nm (33.2 lbs-ft)注先拧紧每侧位于中间的螺栓，再向外移动拧紧其他螺栓。提示： 推荐使用以下工具：
- 11 毫米套筒
-

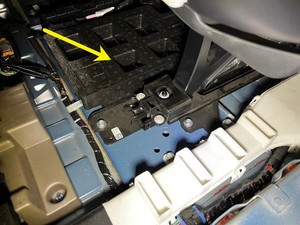

安装左侧第二排后部底板撑板。
-
将左侧第二排后部底板安装到车辆上，然后紧固用于将底板固定到车辆上的卡子（2 个）。
警告在中控台附近操作时请格外小心。
- 将左侧第二排座椅向后移动，移出便利进出位置。
-
拧紧用于将左侧第二排座椅前部支架固定到车辆上的螺栓（6 个）。45 Nm (33.2 lbs-ft)注先拧紧每侧位置最前的螺栓，然后再向外移动拧紧其他螺栓。提示： 推荐使用以下工具：
- 11 毫米套筒
-
将左侧第二排座椅前部内侧底板安装到车辆上，紧固用于将底板固定到车辆上的卡子，然后将前部底板装饰件安装到座椅滑轨底座上，以遮蔽紧固件。
-
将左侧第二排座椅前部外侧底板安装到车辆上，紧固用于将底板固定到车辆上的卡子，然后将前部底板装饰件安装到座椅滑轨底座上，以遮蔽紧固件。
- 将右侧第二排座椅向后移动，移出便利进出位置。
-
将第二排中部底板安装到车辆上，然后紧固用于将底板固定到车辆上的卡子（5 个）。
注更换所有受损的卡子。
- 将左右侧第二排座椅移至最前端。
- 安装左侧 C 柱下部饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 安装左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 安装左侧 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 对车辆的右侧重复第 20 步至第 22 步。
-
将后备箱左侧门槛饰板安装到车辆上，然后紧固用于将饰板固定到车辆上的卡子（4 个）。对后备箱右侧门槛饰板重复此步骤。
- 关闭掀背车门。
- 将右侧第二排座椅移回原位。
- 关闭右前车门。
- 将左侧第二排座椅移回原位。
-
校准后车门。
注如果车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门。
- 将驾驶位座椅移回原位。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
- 点击 Actions 选项，然后搜索 "Service-Redeploy"。
-
点击 SERVICE CAN REDEPLOY，然后点击 Run，等待例行程序完成。
注例行程序会提示成功完成，但后台会继续更新。注用户界面 (UI) 会显示更新进度。注完成后，点击窗口右上角的 "X" 关闭。
-

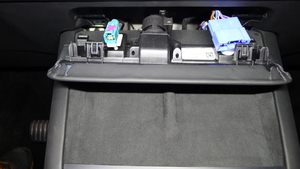

将仪表板维修面板安装到仪表板上，然后紧固用于将维修面板固定到仪表板上的锁片（2 个）。

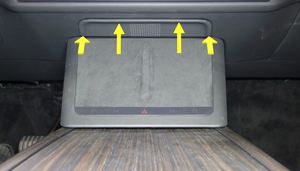

注将维修面板向前滑入固定销，然后将锁片向上固定到仪表板上。
- 升起前车窗，关闭左前车门。
