20202102 1.02 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 从车辆上拆下左前座椅。请参阅 座椅总成 - 第一排 - LH（拆卸和安装）。

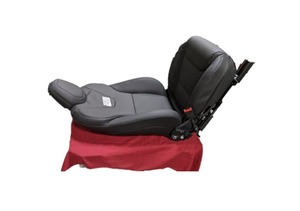

2. 把前排座椅放在受保护的台面上
   注

   建议请助手帮忙，将座椅放到适当位置，以便可以够到座椅底部

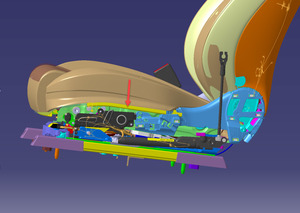

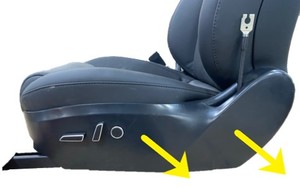

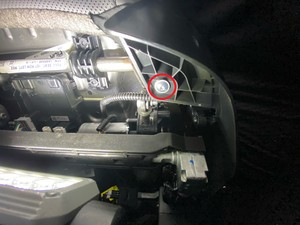

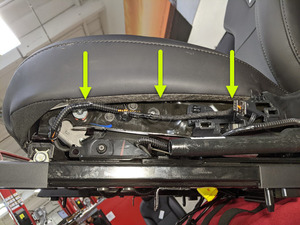

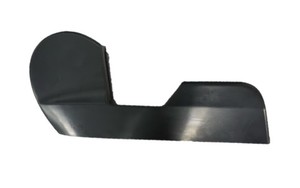

3. 从左前座椅拆下固定外侧盖板的螺钉
   注

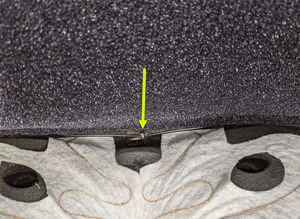

   1 个螺钉，T20，4 Nm；确保座椅前部足够高，可以够到 T20 螺钉

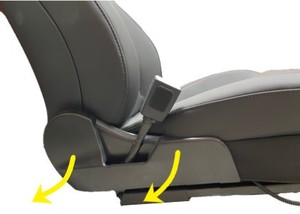

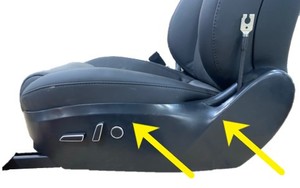

4. 从座椅总成上松开左侧外侧盖板
   注

   7 个卡子；小心地将外侧盖板从座椅松开，但勿完全拆下

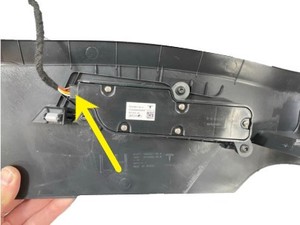

5. 断开左前座椅开关连接器
   注

   1 个连接器

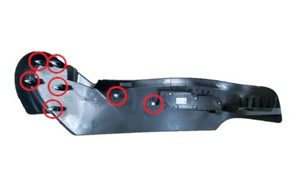

6. 从左前座椅上拆下内侧护板
   注

   7 个卡子；小心地松开将内侧护板固定在左前座椅上的卡子

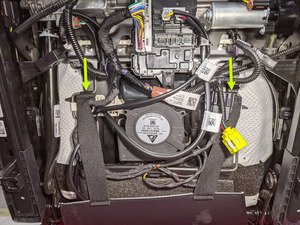

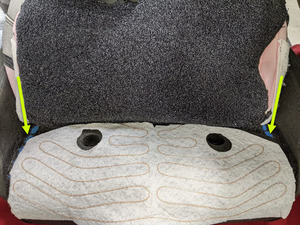

7. 从座椅骨架上松开座椅靠背松紧带
   注

   2 根松紧带



8. 将软饰板固定器从座椅骨架上松开
   注

   2 个固定器

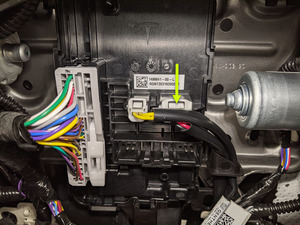

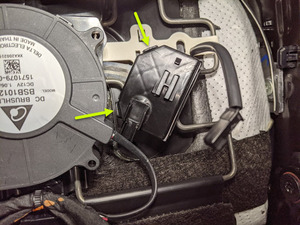

9. 断开前排座垫 (FSC) 通风加热垫与座椅控制器的连接
   注

   1 个连接器

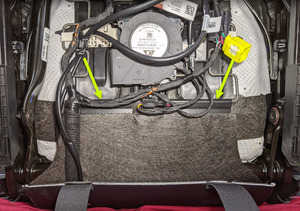

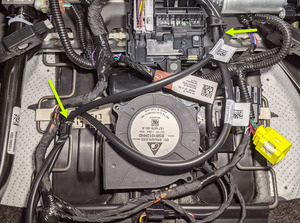

10. 从座椅上拆下前排座垫 (FSC) 和前排座椅靠背 (FSB) 通风加热垫线束
    注

    1 个卡子，1 个支架；一条线束用于座垫，另一条线束用于座椅靠背。上部支架用于辅助布线，下部夹子用于固定线束

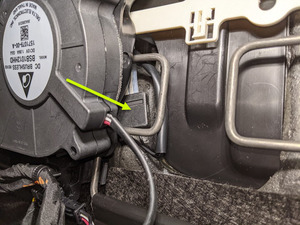

11. 从座椅骨架支架上拆下左前座椅线束
    注

    1 个树形头卡子

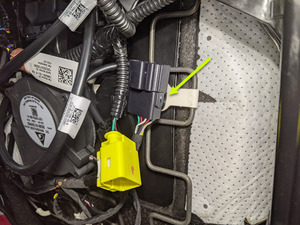

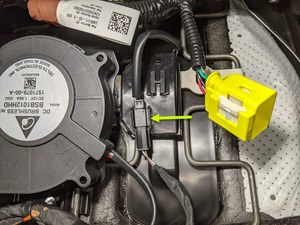

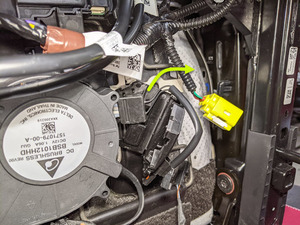

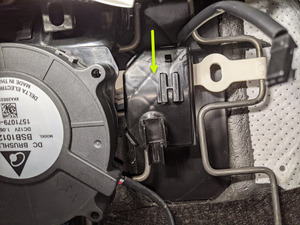

12. 从安全带未系报警器支架上拆下座椅占用传感器线束，然后断开线束
    注

    1 个连接器，1 个支架；向上滑动连接器，以便将其从支架上拆下

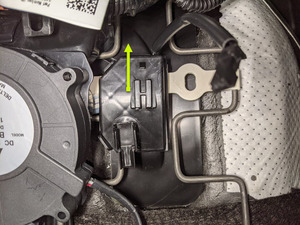

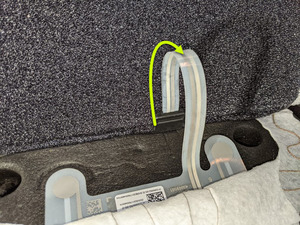

13. 向上滑动安全带未系报警器支架，将其从座椅骨架上松开



14. 打开包含座椅占用传感器线束的安全带未系报警器支架，并将线束布设在座垫和骨架之间
    注

    2 个锁片；松开锁片以打开支架。将座椅泡沫从骨架拆下可避免布线时线束被卡住

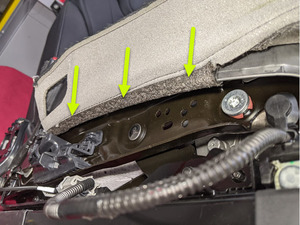

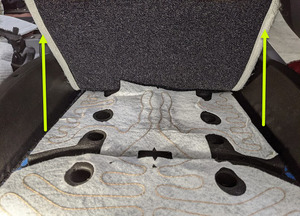

15. 在座椅骨架内侧松开软饰板固定器
    注

    1 个固定器





16. 在座椅骨架外侧松开软饰板固定器
    注

    1 个固定器

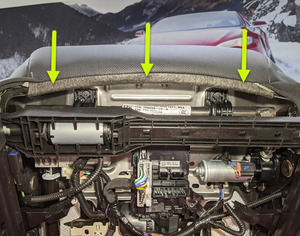

17. 在座椅骨架前端松开软饰板固定器
    注

    1 个固定器

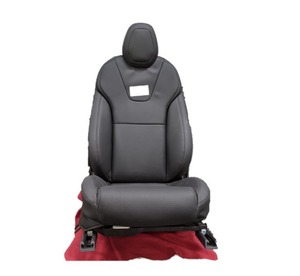

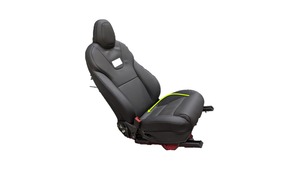

18. 立起座椅



19. 将座垫从骨架上拆下



20. 从座椅泡沫下方松开座垫饰板
    注

    1 根松紧带



21. 松开将 40 百分比座椅座垫装饰罩固定到泡沫垫上
    注

    向后折叠，直到可够到第一排弓形锁环

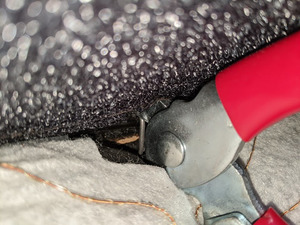

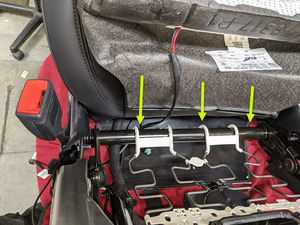

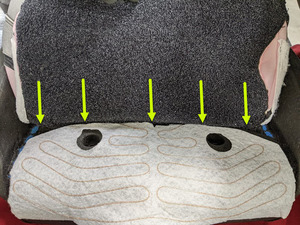

22. 拆下将座垫装饰罩固定到泡沫垫上的前排弓形锁环
    注

    5 个弓形锁环；向下推泡沫以便够到弓形锁环。确认泡沫中的多余碎片是否已经清除





23. 松开将座垫装饰罩固定到泡沫垫上的剩余 Velcro 扣带
    注

    向后折叠，以便够到座椅占用传感器

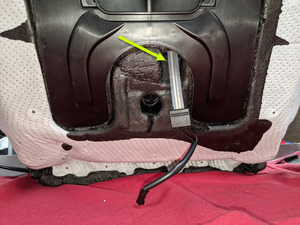

24. 将座椅占用传感器穿过座椅底部泡沫检修孔
    注

    抬起座垫底部将线束完全拉过泡沫

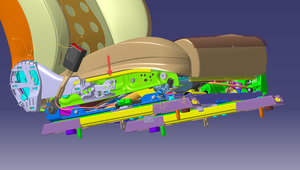

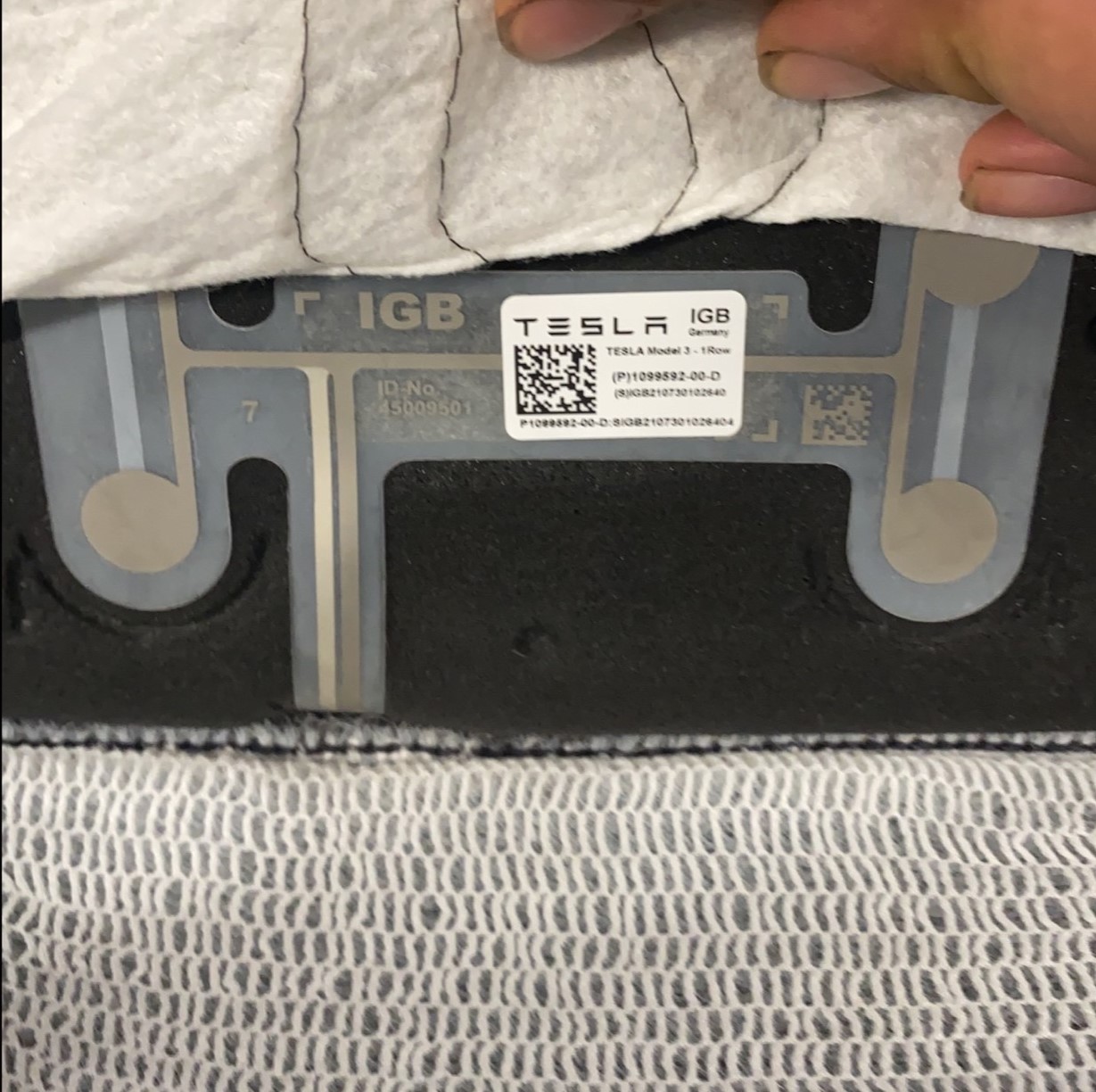

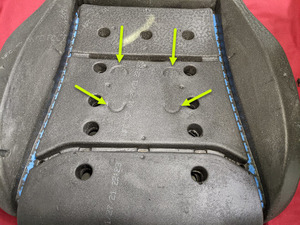

25. 将座椅占用传感器安装到座椅底部坐垫上
    注

    按压座椅底部泡沫上粘贴的双面胶。具体位置见图







26. 将座椅占用传感器线束穿过座垫底部泡沫上的检修孔
    注

    抬起座垫底部将线束完全拉过泡沫





27. 将 Velcro 扣带固定在座垫底部泡沫上
    注

    固定到弓形锁环安装区域



28. 安装将座垫饰板固定在泡沫上的弓形锁环
    注

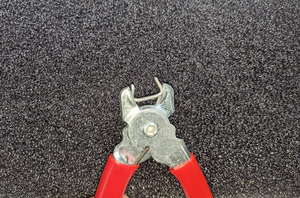

    5 个弓形锁环；向下推泡沫以方便后续操作。安装前，将弓形锁环放入弓形锁环钳。按照从中心到两边的顺序进行安装









29. 安装剩余的用于将座垫装饰罩固定到泡沫垫的魔术贴
    注

    将装饰罩的剩余部分包裹在泡沫垫上





30. 翻转泡沫垫，然后将装饰固定带固定到泡沫
    注

    1 根固定带；固定带位于座垫底部

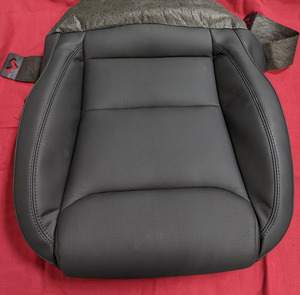

31. 将座垫安装在座椅骨架上
    注

    把饰板放入座椅靠背和座椅骨架之间，按需移动座椅总成，以便操作





32. 将座椅总成旋转装入座椅靠背
    注

    防止座椅受损



33. 将软饰板固定器固定在座椅骨架的前端
    注

    1 个固定器



34. 从座椅骨架外侧安装软饰板固定器
    注

    1 个固定器





35. 从座椅骨架内侧安装软装饰固定器
    注

    1 个固定器





36. 将座椅占用传感器线束安装到安全带未系报警器支架中
    注

    2 个锁片；线束放置到位后，验证锁片是否完全卡紧





37. 向下滑动安全带未系报警器支架，将其安装到座椅骨架支架上
    注

    1 个连接器

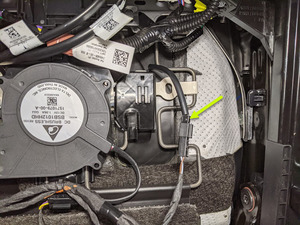

38. 连接座椅占用传感器线束并安装到安全带未系报警器支架上
    注

    1 个连接器，1 个支架





39. 将左前座椅线束固定在座椅骨架支架上
    注

    1 个树形头卡子



40. 将前排座垫 (FSC) 和前排座椅靠背 (FSB) 通风加热垫线束连接到塑料支架上
    注

    1 个卡子，1 个支架；一条线束用于座垫，另一条线束用于座椅靠背。上部支架用于辅助布线，下部夹子用于固定线束



41. 从低压座椅控制器连接前排座垫 (FSC) 通风加热垫
    注

    1 个连接器



42. 将软饰板固定器安装到座椅骨架上
    注

    2 个固定器



43. 将座椅靠背松紧带安装到座椅骨架上
    注

    2 根松紧带



44. 立起座椅



45. 将内侧护板安装到左前座椅上
    注

    7 个卡子；将内侧护板完全固定到左前座椅上







46. 连接左侧外侧盖板
    注

    1 个连接器



47. 将左侧外护板安装到座椅总成上
    注

    7 个卡子；按压座椅外侧盖板，将座椅饰板卡子安装到位。饰板应与坐垫齐平





48. 安装将外侧盖板固定到左前座椅总成的螺钉
    注

    1 个螺钉，T20，4 Nm；按需移动座椅总成，以便操作



49. 安装左前座椅。请参阅 座椅总成 - 第一排 - LH（拆卸和安装）。
