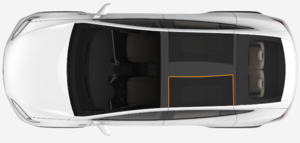

车门总成 - 后上 - LH（拆卸和更换）

校正代码 10106702 2.52 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

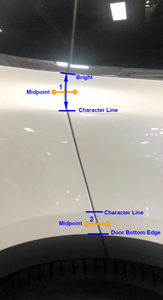

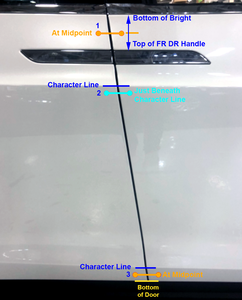

按照规格测量左侧鹰翼门的间隙和平整度

注
记录下测量数据并将其作为安装新车门时的基线
打开左前车门

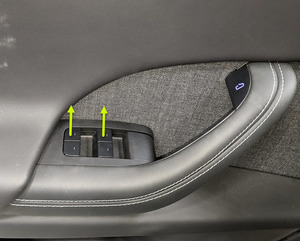

降下左侧两扇车窗

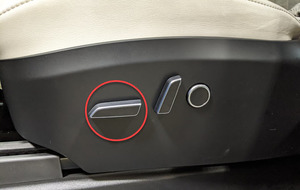

将左前座椅向前移动

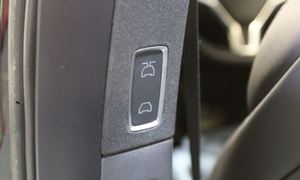

打开左侧鹰翼门

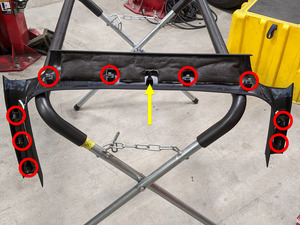

拆下左侧鹰翼门下部装饰件

注
9 个 V 型卡子；更换破损的 V 型卡子；如有缺失，请补齐。拆除时，注意不要损坏车门饰板

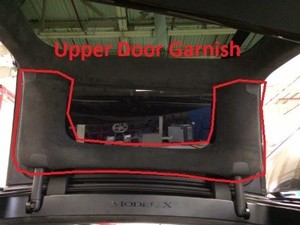

拆下左侧上部鹰翼门饰板

注
早期生产的车辆上可能会出现 17 个卡子和 1 个连接器

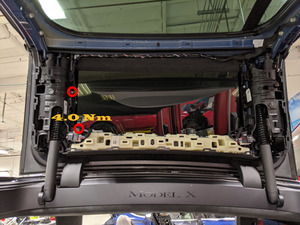

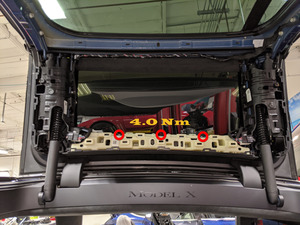

拆下左侧鹰翼形后上部支架

注
5 个螺栓，T25，2.5 Nm，4.0 Nm，1 个线束夹；紧固件计数可能会不同

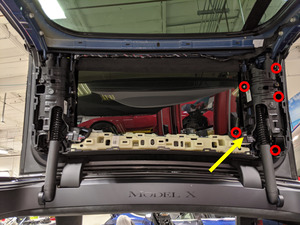

拆下左侧鹰翼形前上部支架

注
5 个螺栓，T25，2.5 Nm，4.0 Nm，1 个线束夹

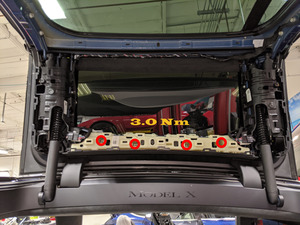

拆下左侧上部外鹰翼门中部饰板

注
7 个螺栓，T25，3.0 Nm，4.0 Nm；紧固件计数可能会不同
拆下左侧上部间隙隔板饰板

注
4 个卡子
降下左侧鹰翼门

注
您可能需要请助手帮忙一起关闭车门

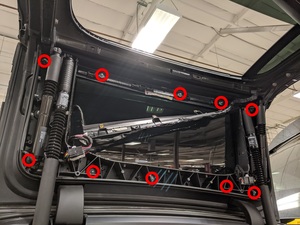

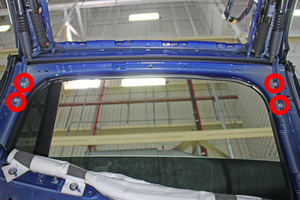

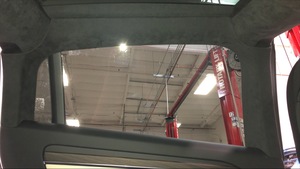

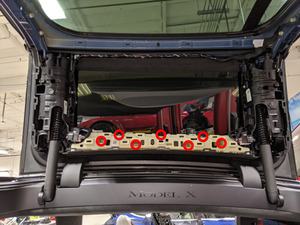

拆下左侧鹰翼门上部玻璃

注
10 个螺母，10 毫米，6 Nm；建议请助手帮忙

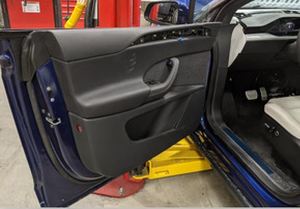

拆下左后车门饰板装饰件

注
7 个卡子，2 个连接器

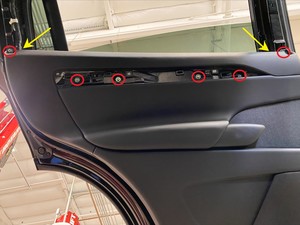

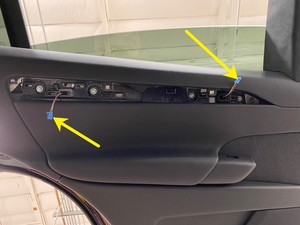

拆下用于将左后车门门板固定到车门上的螺栓

注
8 个螺栓，10 mm，6 Nm

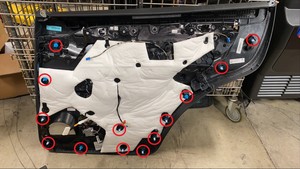

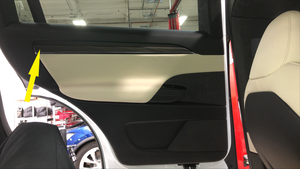

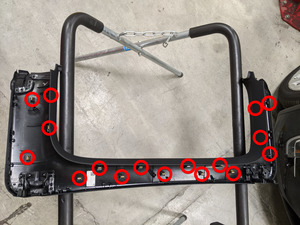

拆下左后车门饰板

注
13 个卡子，2 个连接器
打开左侧鹰翼门

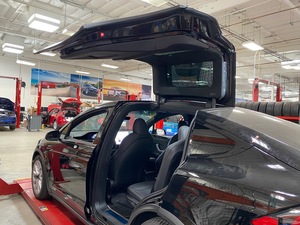

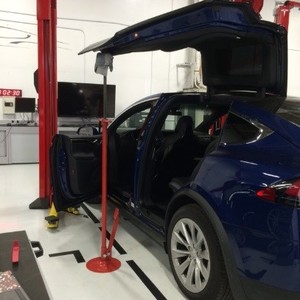

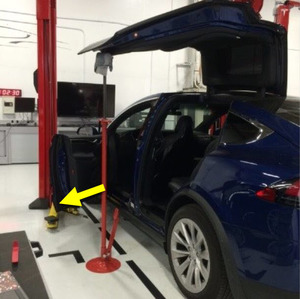

撑起后车门

注
您可能需要助手帮忙一起打开后车门

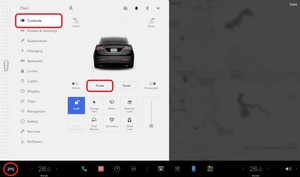

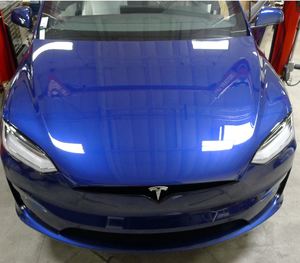

打开前备箱盖

注
操作如下：Center Display > Controls > Frunk Open

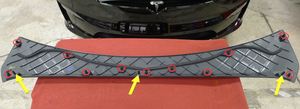

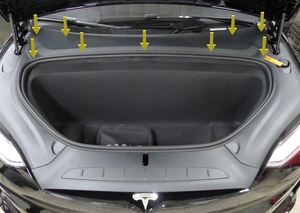

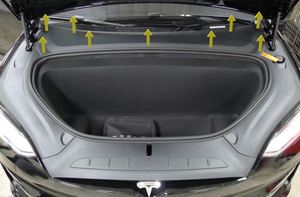

拆下前备箱后部挡板

注
11 个卡子，2 个固定销

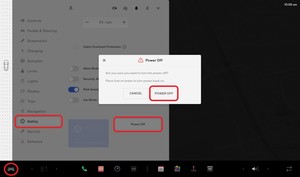

在中央显示器上操作，关闭车辆电源

注
操作如下：Controls > Safety & Security > Power Off

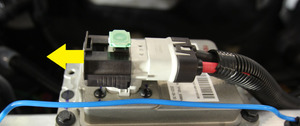

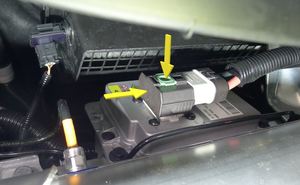

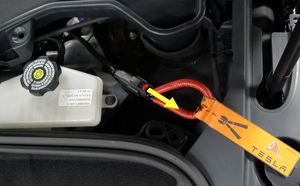

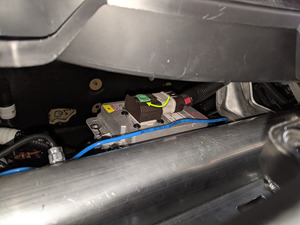

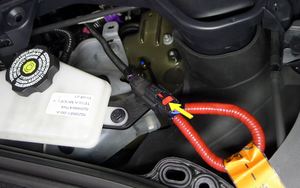

断开低压电池连接器和紧急响应回路

注
2 个连接器；提起并松开绿色锁片；向外拉动黑色连接器锁以断开连接；松开紧急响应回路上的红色锁片
松开用于将各线束和连接器固定到封闭板上的卡子

注
3 个卡子

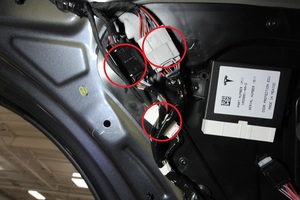

断开上部线束连接器

注
2 个锁止连接器，1 个连接器

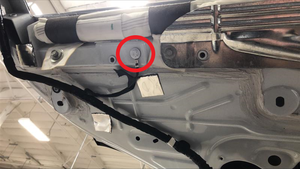

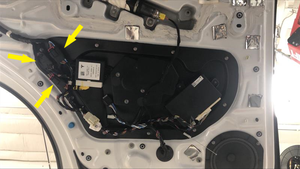

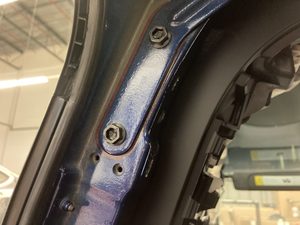

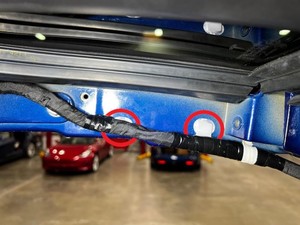

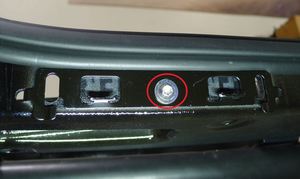

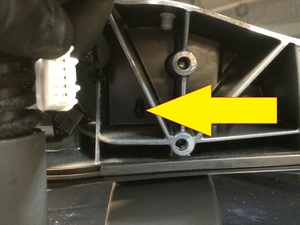

拆下用于将接地线固定到左侧鹰翼门下部的螺栓

注
1 个螺栓，10 mm，10 Nm

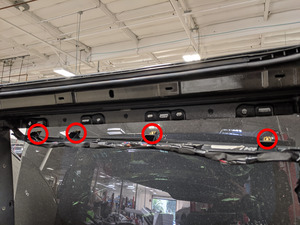

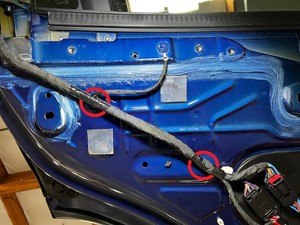

拆下用于将线束固定到左侧鹰翼门下部的卡子

注
5 个卡子

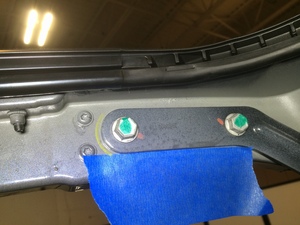

标记鹰翼门下部相对于鹰翼门总成上部的位置

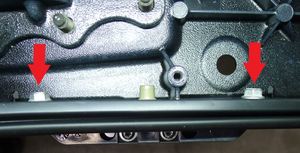

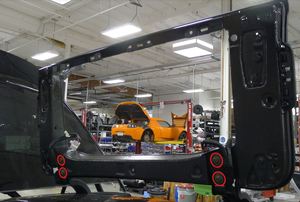

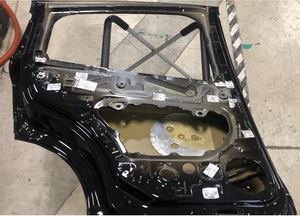

将鹰翼门下部从车辆上拆下

注
4 个螺栓，13 mm，24 Nm。建议请助手帮忙固定住鹰翼门下部

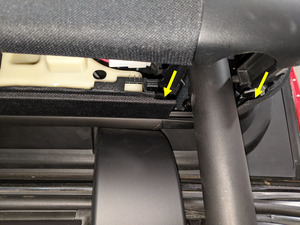

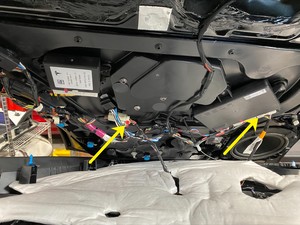

断开鹰翼门前后支撑杆连接器

注
4 个连接器

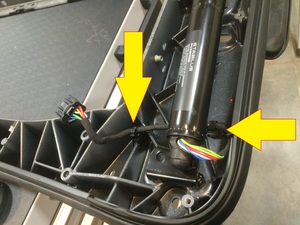

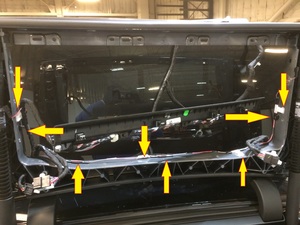

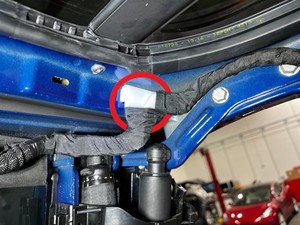

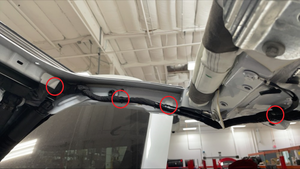

拆下鹰翼门上部线束卡子，将线束布置到鹰翼门背面

注
7 个卡子；请注意保护好中脊饰板

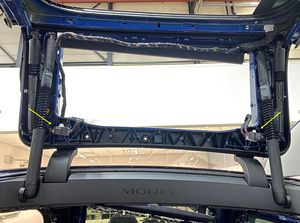

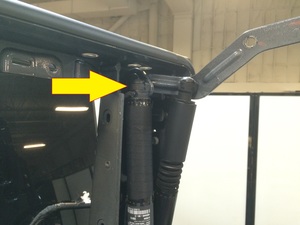

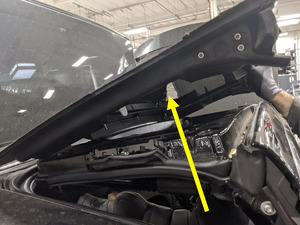

将前部主支撑杆从鹰翼门上部拆下

注
1 个卡子，1 个线束卡子

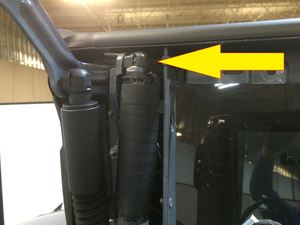

将后部主支撑杆从鹰翼门上部拆下

注
1 个卡子，1 个线束卡子

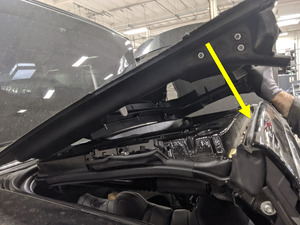

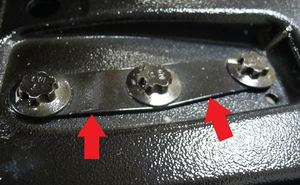

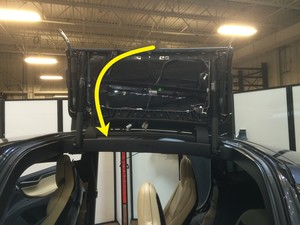

将鹰翼门上部向下拉动，以便标记好铰链位置

注
鹰翼门上部此时还有簧载。如有必要，建议请住手帮忙。注意：如果鹰翼门上部有簧载，则鹰翼门会反弹到开启位置

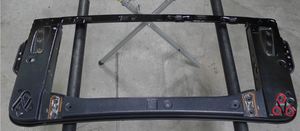

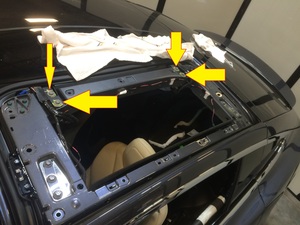

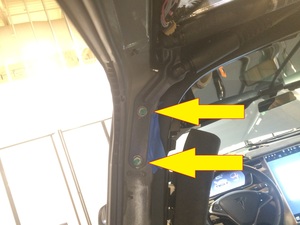

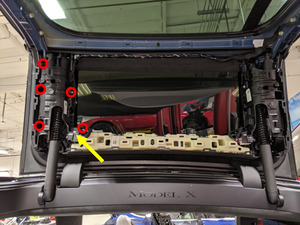

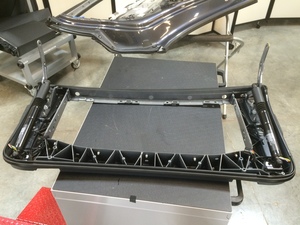

将左侧鹰翼门上部从车辆上拆下

注
4 个 13 mm 螺栓，24 Nm；在鹰翼门关闭状态下拧松螺栓，在鹰翼门开启状态下拆下螺栓。如有必要，建议请助手帮忙

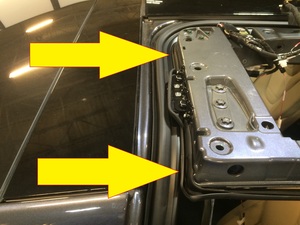

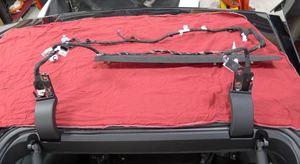

将左后车门上部线束放置在车顶

注
使用翼子板盖板保护好中脊玻璃和车顶玻璃

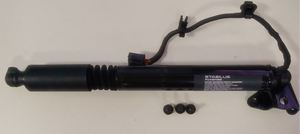

将前部副支撑杆连同支架一起从鹰翼门上部拆下

注
1 个 C 型卡子，2 个线束卡子，3 个螺栓，10 mm，12 Nm
将后部副支撑杆连同支架一起从鹰翼门上部拆下

注
1 个 C 型卡子，2 个线束卡子，3 个螺栓，10 mm，12 Nm

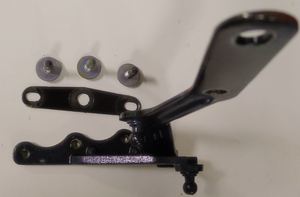

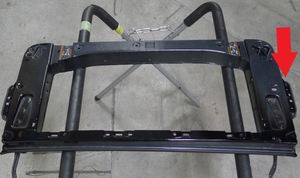

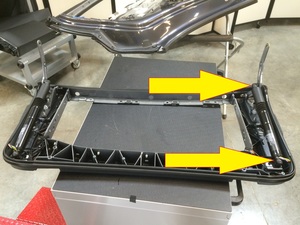

将前部副铰链总成连同夹紧支架一起拆下

注
3 个螺栓，E18 ，32 Nm；建议请助手帮忙
将后部副铰链总成连同夹紧支架一起拆下

注
3 个螺栓，E18 ，32 Nm；建议请助手帮忙

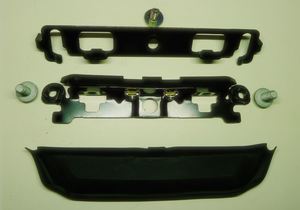

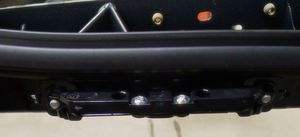

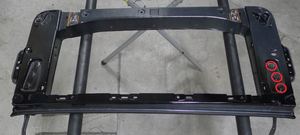

拆下左前鹰翼门上部止动块总成

注
2 个螺栓，10 mm，8 Nm，1 个螺钉，T30，5 Nm
拆下左后鹰翼门上部止动块总成

注
2 个螺栓，10 mm，8 Nm，1 个螺钉，T30，5 Nm

拆卸

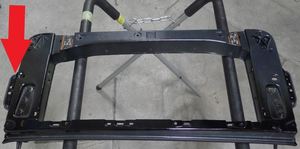

警告

根据本程序安装底漆件时，请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息，请参阅“碰撞维修”手册。

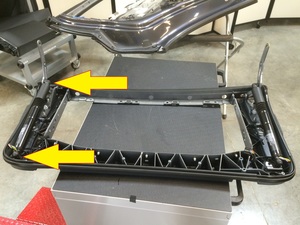

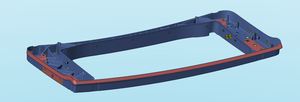

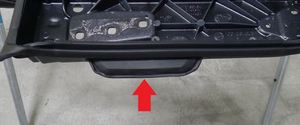

使用异丙醇 (IPA) 清洁新的鹰翼门上部噪声、振动和不平顺性 (NVH) 密封条区域

注
风干 1 分钟
在新的鹰翼门上部噪声、振动和不平顺性 (NVH) 密封条区域涂敷助粘剂

注
风干 1 分钟

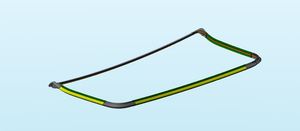

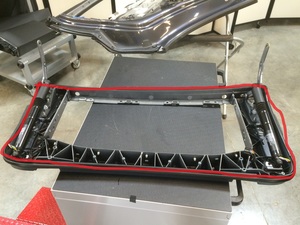

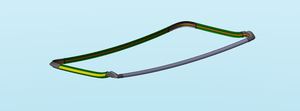

将新的鹰翼门上部噪声、振动和不平顺性 (NVH) 密封条安装到新的鹰翼门上部

注
使用滚轮将密封条按压到位

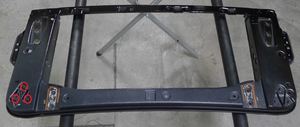

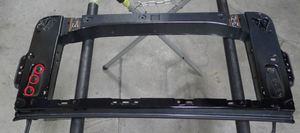

安装左前鹰翼门上部止动块总成

注
2 个螺栓，10 mm，8 Nm，1 个螺钉，T30，5 Nm
安装左后鹰翼门上部止动块总成

注
2 个螺栓，10 mm，8 Nm，1 个螺钉，T30，5 Nm
安装后部副铰链总成（带支架）

注
3 个螺栓，E18，32 Nm
安装前部副铰链总成（带支架）

注
3 个螺栓，E18，32 Nm
将后部副支撑杆连同支架一起安装到鹰翼门上部

注
1 个 C 型卡子，2 个线束卡子，3 个螺栓，10 mm，12 Nm
将前部副支撑杆连同支架一起安装到鹰翼门上部

注
1 个 C 型卡子，2 个线束卡子，2 个螺栓，10 mm，12 Nm
安装左侧鹰翼门上部，并手动拧紧螺栓

注
4 个螺栓，13 mm，24 Nm。如有必要，建议请助手帮忙
将鹰翼门上部向下拉动，确保紧固螺栓前，鹰翼门上部已居中并对齐

注
4 个螺栓，13 mm，24 Nm。使用橡胶锤将鹰翼门上部安装到之前标记好的位置。请注意鹰翼门铰链有簧载，可能会导致鹰翼门反弹回开启位置。建议请助手帮忙
将后部主支撑杆安装到鹰翼门上部

注
1 个 C 型卡子，1 个线束卡子；可能需要提升鹰翼门，以便与支撑杆对齐。建议请助手帮忙
将前部主支撑杆安装搭到鹰翼门上部

注
1 个 C 型卡子，1 个线束卡子；可能需要提升鹰翼门，以便与支撑杆对齐。建议请助手帮忙
安装鹰翼门上部线束

注
7 个卡子；更换所有已损坏的卡子
连接鹰翼门前后支撑杆连接器

注
4 个连接器
将鹰翼门下部安装到车辆上

注
4 个螺栓，13 mm，24 Nm；建议请助手帮忙，一起固定住鹰翼门下部；拧紧螺栓前，请先确保鹰翼门下部铰链已与之前标记好的位置对齐
安装用于将线束固定到鹰翼门上的卡子

注
4 个卡子
安装用于将接地线固定到左后车门上的螺栓

注
1 个螺栓，10 mm，10 Nm
连接三个上部线束连接器

注
2 个锁止连接器，1 个连接器
连接紧急响应回路 (FRL) 和低压电池连接器

注
2 个连接器；先固定好紧急响应回路；将低压电池放置好，再向内推动黑色连接器锁以进行固定；低压电池完全就位后，固定上部锁片
安装前备箱后部挡板

注
11 个卡子，2 个固定销
关闭前备箱盖
拆卸用于撑起车门的撑杆
校准后车门。

注
如果车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门。

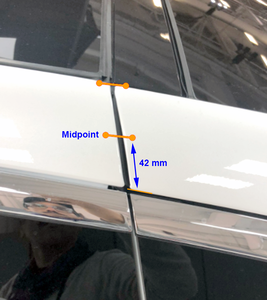

按照规格检查左侧鹰翼门的间隙和平整度

注
必要时进行调整
如有必要，请调整车门，使测量值尽可能接近规格

注
调整鹰翼门下部铰链。此时应调整鹰翼门下部上角落，使其稍稍低于齐平面，因为安装好后，支撑杆会将其向上推至齐平面建议请助手帮忙。6 个螺栓，E18, 32 Nm，4 个螺栓，13 mm，24 Nm
安装左侧鹰翼门上部玻璃

注
10 个螺母，10 毫米，6 Nm；建议请助手帮忙
打开左侧鹰翼门

注
根据需要调整位置
安装左后车门饰板

注
2 个连接器，13 个卡子；从顶部开始安装车门饰板，注意确保车门饰板锁片与内侧密封条匹配正确
安装用于将左后车门饰板紧固到车门上的螺栓

注
8 个螺栓，10 mm，6 Nm
安装左后车门饰板

注
7 个卡子，2 个连接器，注意不要损坏车门饰板
安装左侧上部间隙隔板饰板

注
4 个卡子
安装左侧上部外鹰翼门中部饰板

注
7 个螺栓，T25，3.0 Nm，4.0 Nm；紧固件计数可能会不同
安装左侧鹰翼门前上部支架

注
5 个螺栓，T25，2.5 Nm，4.0 Nm，1 个线束夹；紧固件计数可能会不同
安装左侧鹰翼门后上部支架

注
5 个螺栓，T25，2.5 Nm，4.0 Nm，1 个线束夹；紧固件计数可能会不同
安装左侧上部鹰翼门饰板

注
17 个卡子；首先对齐支撑杆盖板，早期生产的车辆上可能会出现 1 个连接器
安装左侧鹰翼门下部装饰件

注
9 个 V 型卡子，1 个导向片
将左前座椅移回原位
升起左侧两扇车窗
关闭左前车门
