模块 - 约束控制（拆卸和更换）
校正代码
20015002 0.78
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2024 年 5 月 14 日：将 Toolbox 3 例行程序更换为使用触摸屏的例行程序。
- 2023 年 8 月 24 日：添加了提醒确保低压已断开的附加警告。
警告
确保低压电源断开至少 1 分钟之后再断开约束控制模块、传感器、气囊等辅助约束系统 (SRS) 组件的电气线束，否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
如果处理不当，辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
执行任何辅助约束系统 (SRS) 相关维修期间，请务必断开低压电源。如果车辆的低压电源未断开，而约束控制模块被拆下或受到干扰，则可能导致车辆的气囊展开。
拆卸
- 拆卸中控台总成。请参阅中控台总成 - 第一排（拆卸和安装）。
-

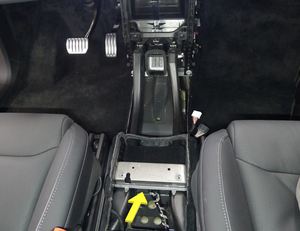

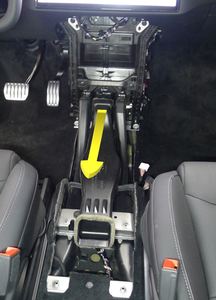

拆卸中控台 HVAC 风管。
注1 个刷型夹。
-
断开低压电源。请参阅低压电源（断开和连接）。
警告确保已断开低压电源，然后再继续进行下一步。
-

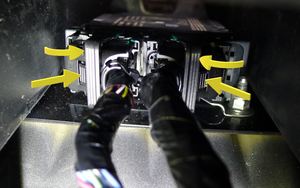

断开约束控制模块 (RCM) 连接器（2 个）。
注从中控台支架下方接近约束控制模块 (RCM) 连接器；按下连接器锁并向外摆动解锁臂以使连接器脱离。
-

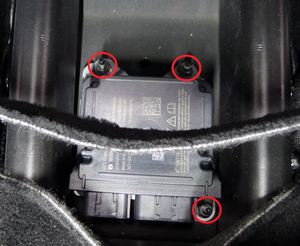

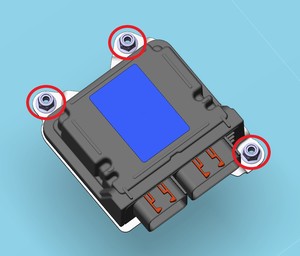

拆卸并弃置将约束控制模块 (RCM) 固定到车辆的螺母（3 个）。
-

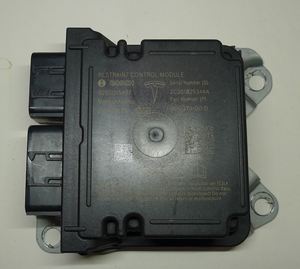

将约束控制模块 (RCM) 从车辆上拆下。
安装
-
将新的约束控制模块 (RCM) 放置在车辆上，然后安装将约束控制模块 (RCM) 固定到车辆的螺母（3 个）（扭矩 10 Nm）。
-

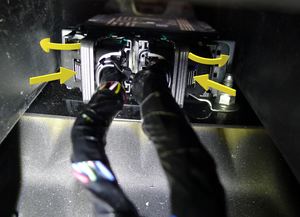

连接约束控制模块 (RCM) 连接器（2 个）。
注在中控台支架下方操作，连接好约束控制模块 (RCM) 连接器。向内摆动解锁臂，确保锁片接合。
-

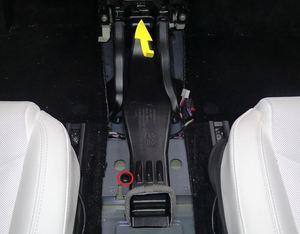

安装用于固定中控台 HVAC 风管的刷型夹。

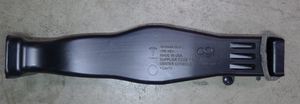

注将风管滑入 HVAC 总成，确保风管完全就位。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 通过触摸屏重新安装车辆软件：请参阅固件重新安装 - 触摸屏。
- 安装中控台总成。请参阅中控台总成 - 第一排（拆卸和安装）。
-
校准后车门。
注若车辆触摸屏上弹出“需要校准”消息，请长按Calibrate，以校准后车门。
- 启用“维护模式增强版”。请参阅 维护模式增强版
-

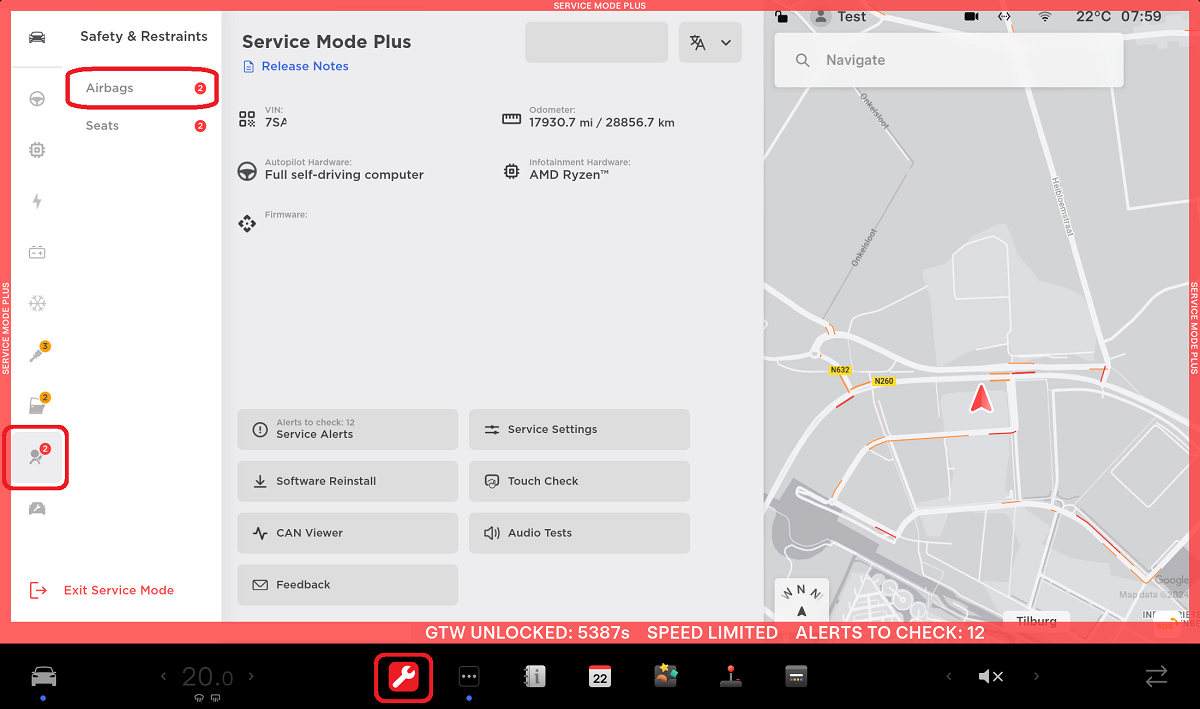

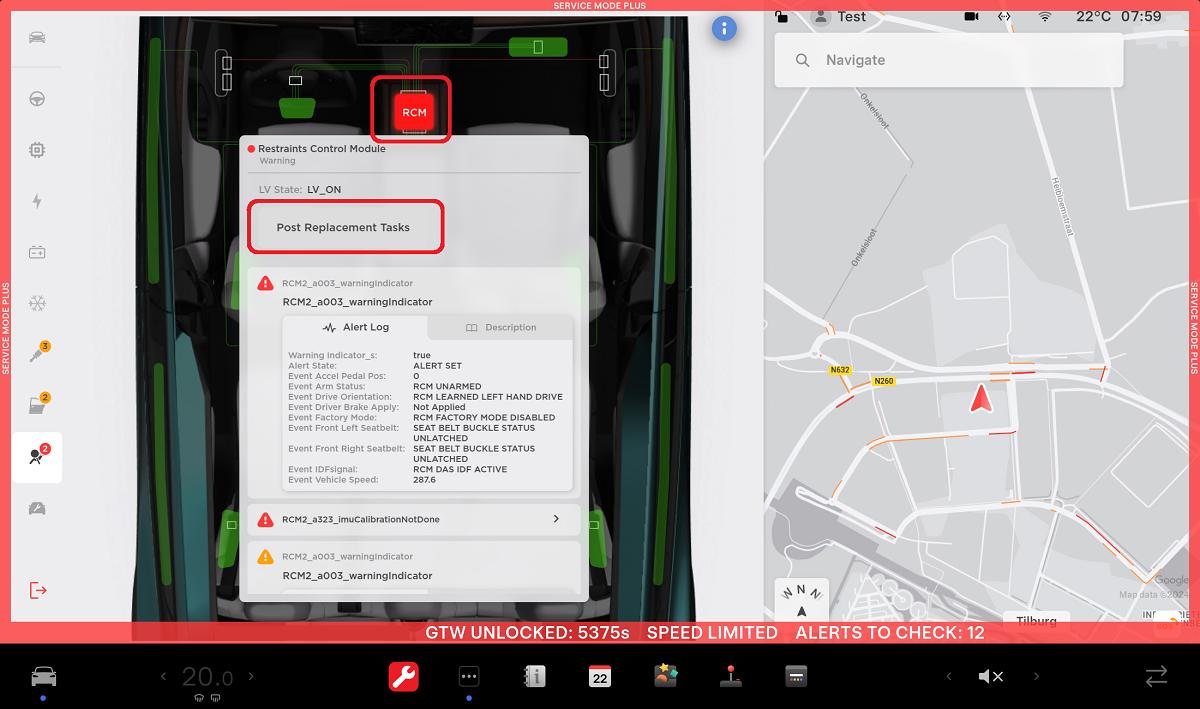

在触摸屏上，点击。
-

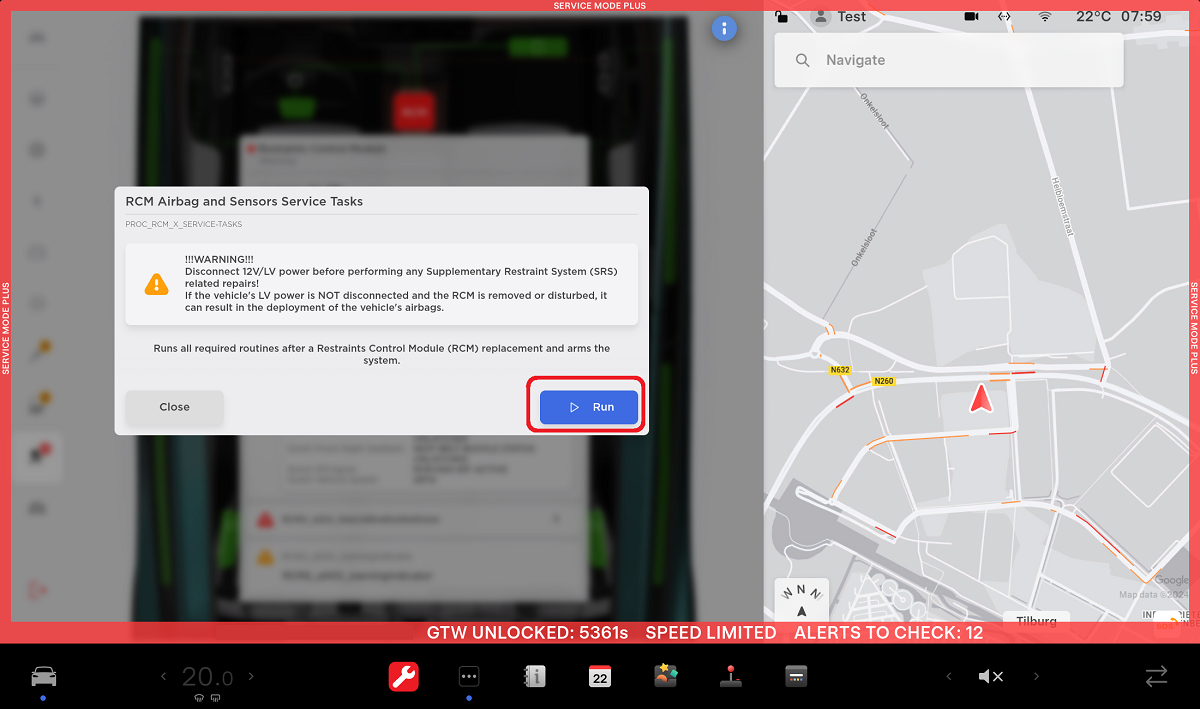

在下一界面上，点击Run，然后等待例行程序完成。
-
退出“维护模式”。
