止回阀 - 蒸发器（拆卸和更换）
校正代码
18401002 1.92
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
-

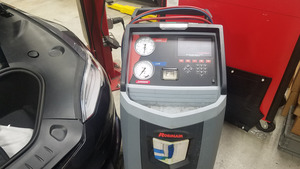

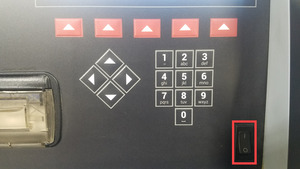

将空调机连接到电源上并打开开关。
注仅触摸时间；空调机将在后台运行各种任务；等待主菜单出现后再继续。
-

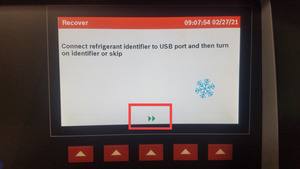

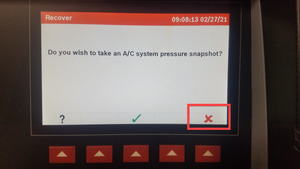

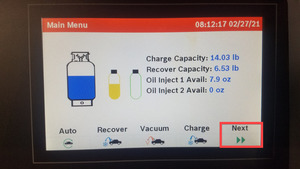

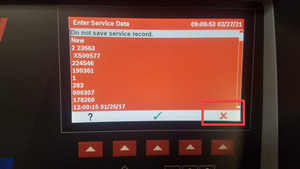

出现提示时跳过以下界面。
注使用图片中所示的选择。
-

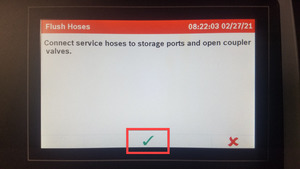

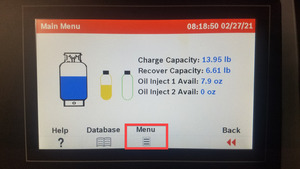

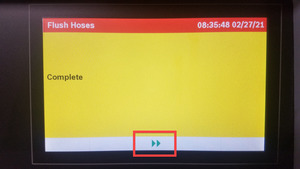

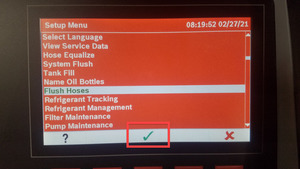

进行软管冲洗。
注仅触摸时间；将耦合器连接到机器；顺时针旋转打开耦合器；点击 Main Menu > Next > Menu > Flush hoses > Verify hose connection；该过程完成后机器会发出蜂鸣声。
- 降下左前和右前车窗。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 面板执行器0005 - 维修模式）：
PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-REFRIGERANTvia Toolbox: (link)
注完成后，点击右上角的 "X" 关闭窗口，Thermal Fluid Fill Drain 例行程序的时间限制为 5 小时，5 小时后，膨胀阀将关闭，必须重新执行此例行程序，点击 Garage > Vitals > HP > Refrigerant Loop EXV 确认膨胀阀处于打开位置，确认液冷冷凝器、左侧 CC、蒸发器、右侧 CC 和冷却器均处于 ~100%。再循环处于 ~20% 状态，液冷冷凝器电磁阀处于打开状态。
-
打开前备箱盖。
注操作如下：center display > Controls > Frunk Open。
-

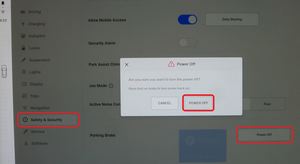

通过中央显示器关闭车辆电源。
注操作如下：Controls > Safety & Security > Power Off。
-

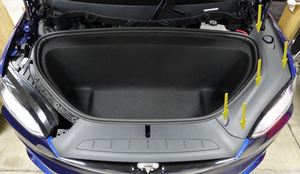

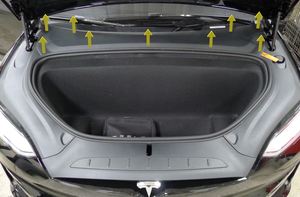

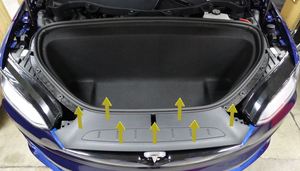

拆下前备箱后部挡板。
注11 个卡子，2 个固定销。
-

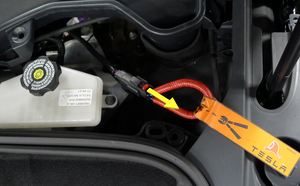

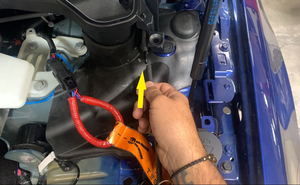

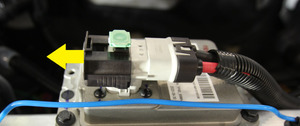

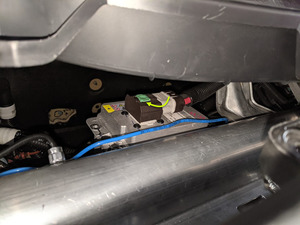

断开低压电池连接器和紧急响应回路。
注2 个连接器；提起并松开绿色锁片；然后向外拉动黑色连接器锁以断开连接；松开紧急响应回路 (FRL) 上的红色锁片。
-

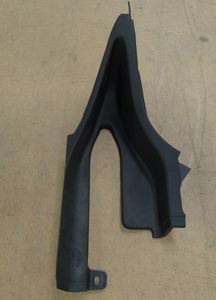

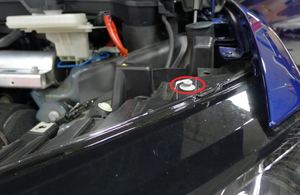

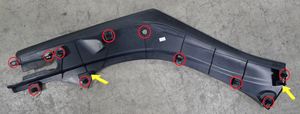

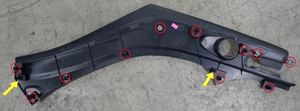

拆下前备箱右侧挡板。

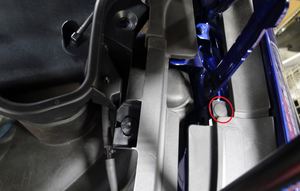

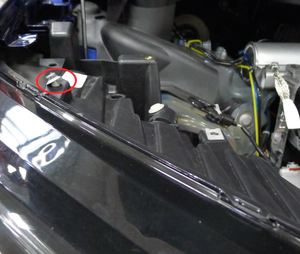

注11 个卡子，2 个固定销；先拆下铰链盖上的雨刷夹；注意前照灯处的卡子。
-

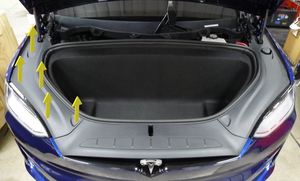

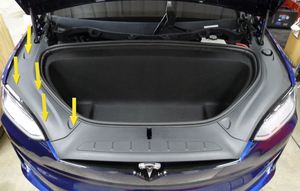

拆下前备箱左侧挡板。
注11 个卡子，2 个固定销；先拆下铰链盖上的雨刷夹；注意前照灯处的卡子。
-

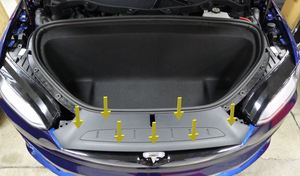

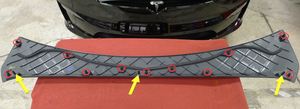

拆下前备箱前挡板。
注12 个卡子，3 个固定销。
-

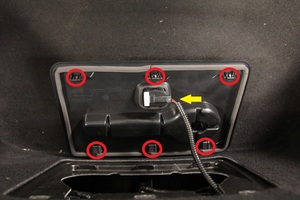

拆下前备箱检修板。
注3 个卡子，3 个挂钩，1 个连接器。
-

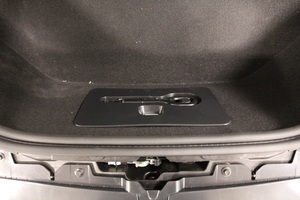

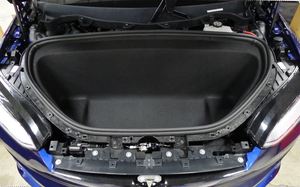

拆下前备箱地毯。
-

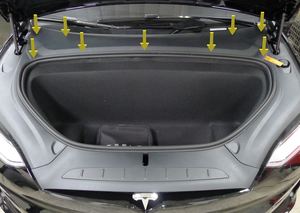

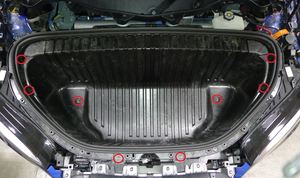

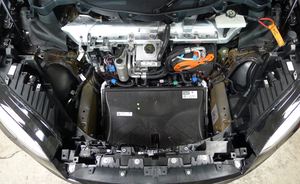

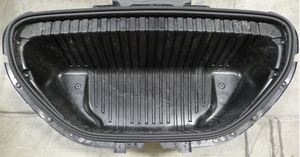

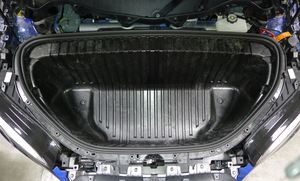

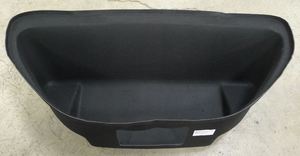

拆下前备箱总成。
注8 个螺栓，10 毫米，5 Nm。
-

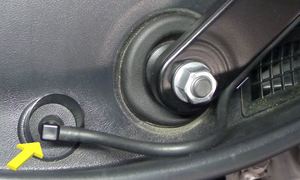

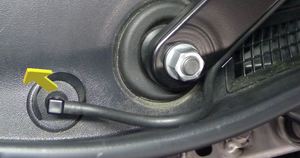

松开右侧雨刮器臂软管喷嘴。
注1 个软管。
-

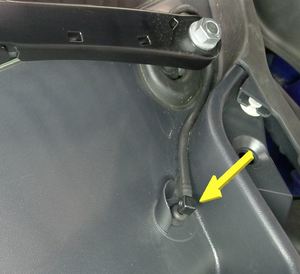

松开左侧雨刮器臂软管喷嘴。
注1 个软管。
-

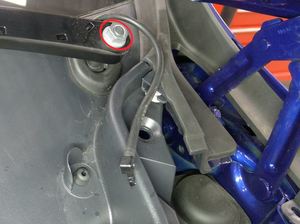

拆下左侧雨刮器臂螺母盖。
注1 个盖子。
-
拆下右侧雨刮器臂螺母盖。
注2 个盖子。
-

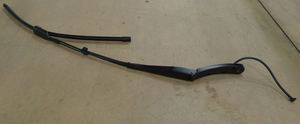

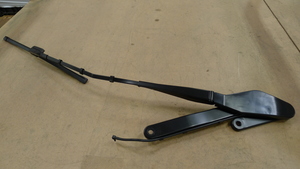

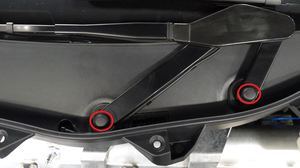

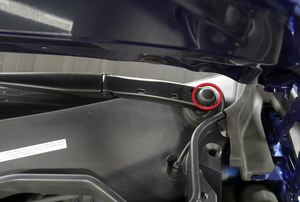

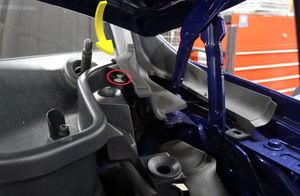

拆下右侧雨刮器臂螺母并松开总成。
注2 个螺母，15 毫米，32 Nm；请勿通过弯曲雨刮器臂以将其拆下。
-

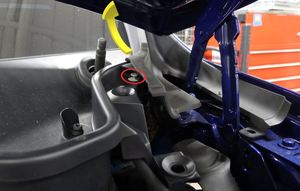

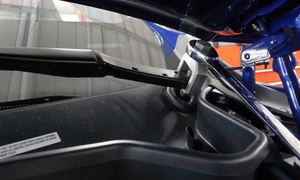

拆下左侧雨刮器臂螺母并松开总成。
注1 个螺母，15 毫米，32 Nm；请勿通过弯曲雨刮器臂以将其拆下；稍稍降下前备箱盖，以适应雨刮器臂拆卸工具。
-

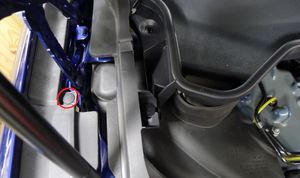

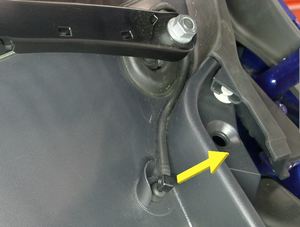

松开位于左侧减震塔盖板上方的前围篦板清洗剂供给软管。
注1 个软管。
-

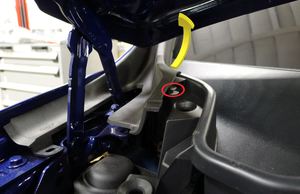

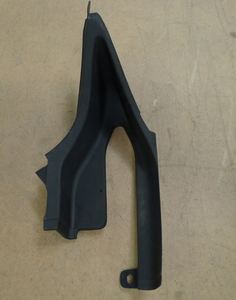

拆下左侧前备箱盖外侧铰链盖。
注1 个卡子。
-
拆下右侧前备箱盖外侧铰链盖。
注1 个卡子。
-

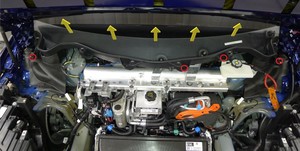

拆下雨刮器前围篦板。
注4 个推拉式卡子；将前围板从下挡风玻璃槽中向上拉出。
-

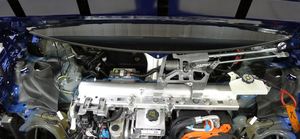

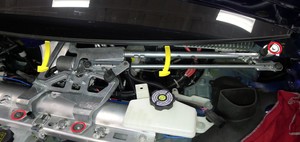

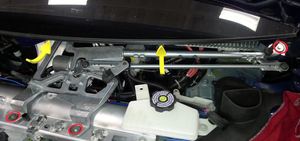

拆下雨刮器模块。
注3 个螺栓，10 毫米，9 Nm，1 个连接器；将模块向前、向上旋转，以接触连接器。
-

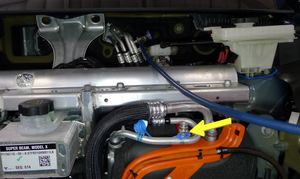

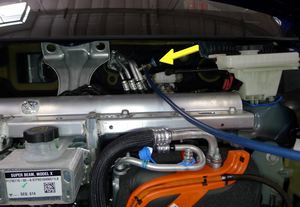

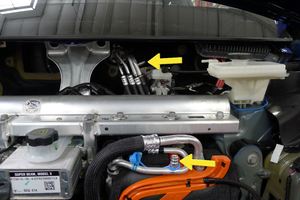

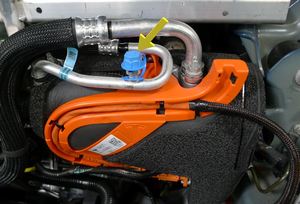

从空调端口下部和上部拆下端口盖。
注2 个盖子。
-

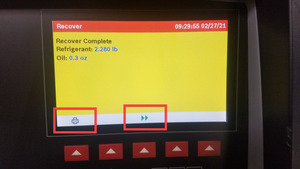

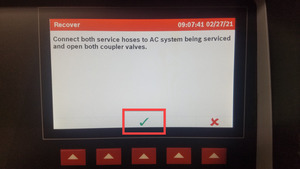

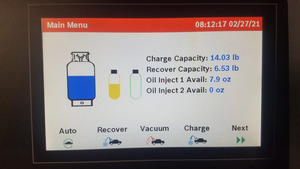

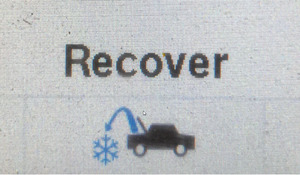

将软管连接到车辆，然后执行空调回收。

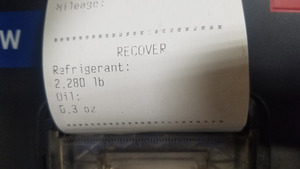

注将耦合器连接到车辆；注意制冷剂和机油的回收量，标记机油排放罐的机油液位（用胶带标记液位）；顺时针旋转打开耦合器；点击 Main Menu > Recover > Verify hose connection；该过程完成后机器会发出蜂鸣声；车辆可以无人看管；记录或打印制冷剂和机油的回收量；应回收制冷剂约 2.24 磅（1.02 千克），应回收机油约 0.3 盎司（8.87 毫升）；如果机油排放量增加超过 1.01 盎司（30 毫升），请参阅排油损耗图。
-

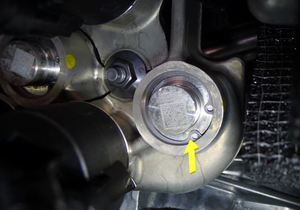

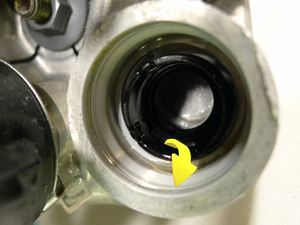

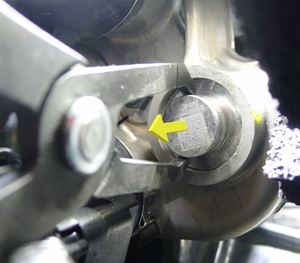

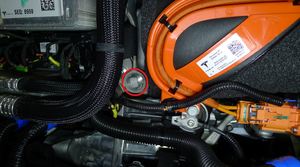

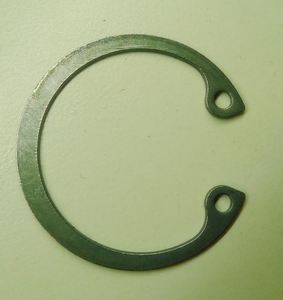

将蒸发器止回阀卡环从超级歧管上拆下。
注1 个卡环，拆下后弃用。
-

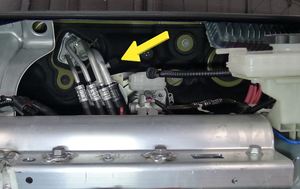

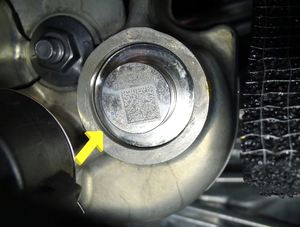

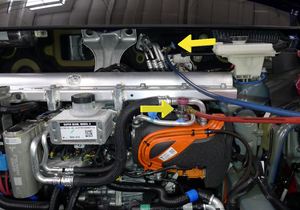

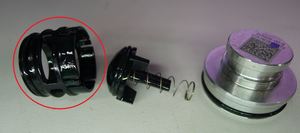

将蒸发器止回阀从超级歧管上拆下。
注如果拆卸期间将止回阀与铝盖分离，请勿使用金属工具，金属工具可能会刮伤超级歧管外壳，从而导致内部损坏，请用手指或在 90 度尖凿上缠绕电工胶带。
安装
-
将蒸发器止回阀安装到超级歧管中。

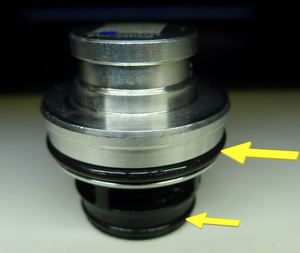

注用 ND-11 油来润滑 O 型环，将阀推过卡环的位置。
-
将蒸发器止回阀卡环安装到超级歧管中。
注1 个卡环，安装新卡环，验证卡环是否正确就位于超级歧管凹槽内部。
-

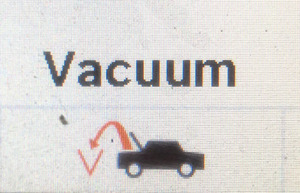

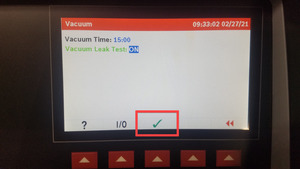

执行空调真空和泄漏测试。
注打开阀门，将抽真空时间设置为 15 分钟，将泄漏测试设置为 "ON"；该过程完成后机器会发出蜂鸣声，车辆可以无人看管，在继续之前确认泄漏测试通过。
-

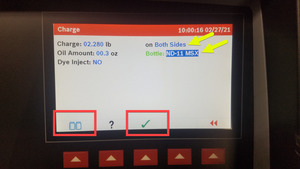

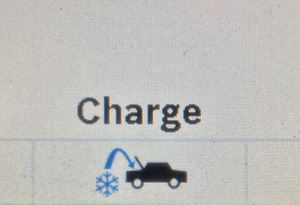

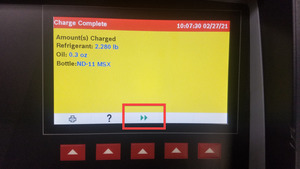

执行空调重新充注。
注输入在空调回收时记录的制冷剂和机油量；设置应与记录相符；选择两边加注；通过瓶子图标选择 ND-11 MSX；该过程完成后机器会发出蜂鸣声；车辆可以无人看管；如果需要，可以使用 "Dye Inject" 选项注入检漏染料。
-

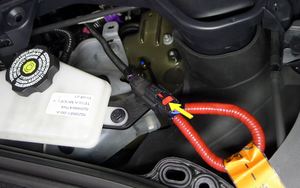

连接紧急响应回路和低压电池连接器。
注2 个连接器；先固定好紧急响应回路 (FRL)，然后将低压电池连接放置好，再向内推动黑色连接器锁以进行固定；低压电池完全就位后，紧固上部锁片。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 面板执行器0005 - 维修模式）：
PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
- Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
- Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
- Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
注完成后，点击右上角的 "X" 关闭窗口。 -
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 面板执行器0005 - 维修模式）：
TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Toolbox: (link)via Service Mode: Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioning
注如果进入 "Thermal Drain/Fill" 模式后，此例行程序未运行，空调压缩机运行将被阻止。完成后，点击右上角的 "X" 关闭窗口。
-

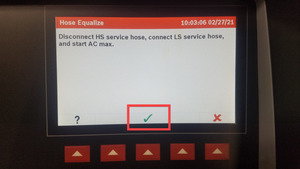

继续执行“软管平衡”步骤，完成空调重新加注程序，并遵循空调机上显示的指示。

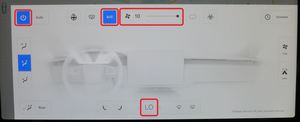

注将上部耦合器与车辆断开；开启空调；温度设置为 "LO"；开启 "Panel" 模式；开启 "Fresh air" 模式；鼓风机转速设置为 10；确认“软管平衡”设置；确认排放压力不超过 26 巴，吸入压力不低于 1.15 巴。
-

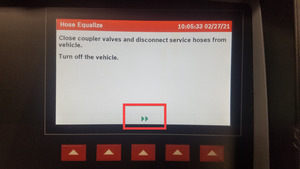

继续执行“软管平衡”步骤，完成空调重新加注程序，并遵循空调机上显示的指示。
注将下部耦合器从车辆上拆下；关闭车辆；确认“软管平衡”设置；该过程完成后机器会发出蜂鸣声。
-
安装空调端口盖。
注2 个盖子。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 面板执行器0005 - 维修模式）：
TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
- Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
注完成后，点击右上角的 "X" 关闭窗口。 -
通过中央显示器关闭车辆电源。
注操作如下：Controls > Safety & Security > Power Off。
-
断开低压电池连接器和紧急响应回路。
注2 个连接器；提起并松开绿色锁片；然后向外拉动黑色连接器锁以断开连接；松开紧急响应回路 (FRL) 上的红色锁片。
-
安装雨刮器模块。
注3 个螺栓，10 毫米，9 Nm，1 个连接器；安装前需要固定连接器，将模块向后、向上旋转到位。
-
安装雨刮器前围篦板。
注4 个推拉式卡子，将前围板固定在下挡风玻璃槽中。
-
紧固位于左侧减震塔盖板上方的前围篦板清洗剂供给软管。
注1 个软管。
-
安装左侧前备箱盖外侧铰链盖。
注1 个卡子。
-
安装右侧前备箱盖外侧铰链盖。
注1 个卡子。
-
安装右侧雨刮器臂总成并紧固螺母。

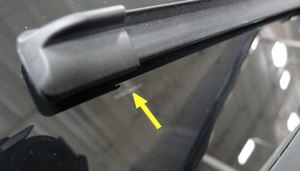

注2 个螺母，15 毫米，32 Nm；将雨刮器与挡风玻璃上的参考标记对齐。
-
安装左侧雨刮器臂总成并紧固螺母。
注1 个螺母，15 毫米，32 Nm。
-
紧固左侧雨刮器臂软管喷嘴。
注1 个软管，软管安装在雨刮器臂枢轴上方。
-
紧固右侧雨刮器臂软管喷嘴。
注1 个软管，软管安装在雨刮器臂枢轴下方。
-
安装右侧雨刮器臂螺母盖。
注2 个盖子。
-
安装左侧雨刮器臂螺母盖。
注1 个盖子。
-
安装前备箱总成。
注8 个螺栓，10 毫米，5 Nm。
-
安装前备箱地毯。
注确认地毯正确固定于密封件下方。
-
安装前备箱检修板。
注3 个卡子，3 个挂钩，1 个连接器。
-
安装前备箱前挡板。
注12 个卡子，3 个固定销。
-
安装前备箱左侧挡板。
注11 个卡子，2 个固定销。
-
安装前备箱右侧挡板。
注11 个卡子，2 个固定销。
-
连接紧急响应回路和低压电池连接器。
注2 个连接器；先固定好紧急响应回路 (FRL)，然后将低压电池连接放置好，再向内推动黑色连接器锁以进行固定；低压电池完全就位后，紧固上部锁片。
-
安装前备箱后部挡板。
注11 个卡子，2 个固定销。
- 关闭前备箱盖。
-
校准后车门。
注若车辆触摸屏上弹出“需要校准”消息，请长按Calibrate，以校准后车门。
