支撑杆总成 - 倾斜 - 第二排 - LH（六座）（拆卸和更换）
校正代码
13029502 0.90
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左前和右前车门。
- 降下左前和右前车窗。
- 打开左侧和右侧鹰翼门。
- 拆下左侧第二排座椅腹板。请参阅 饰板 - 腹部 - 第二排座椅 - LH（六座）（拆卸和更换）。
-

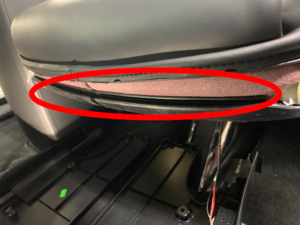

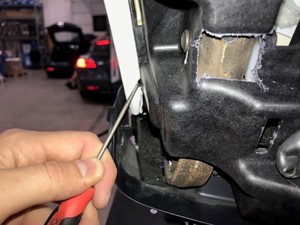

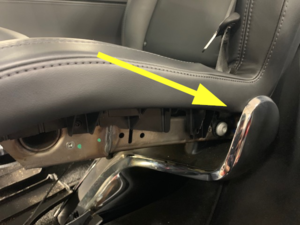

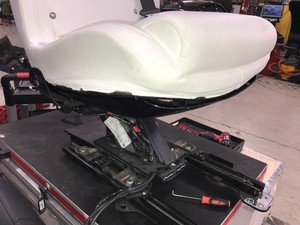

松开用于将下部座垫罩固定到座椅框架底部的锁片（14 个）和 J 型夹（2 个）。
警告只能用 90 度长凿松开 J 型夹。可能会穿透下座垫罩而造成损坏。注先松开座椅框架外侧左后角处的锁片和 J 型夹，然后慢慢向内侧右后角移动操作。注有些车辆的座椅框架区域可能粘贴了胶带，操作此步骤时必须将其切掉。注推荐使用以下工具：
- 6 英寸 90 度小型软柄尖头凿
- 塑料饰板工具
- 可伸缩刀片/刀具
-

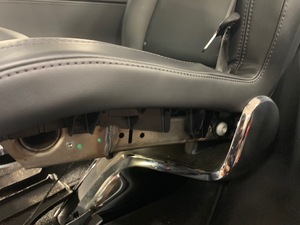

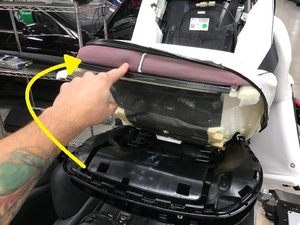

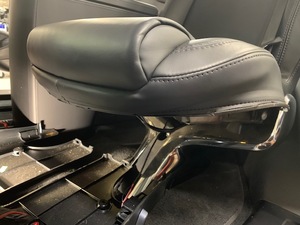

向后折叠座垫。
-

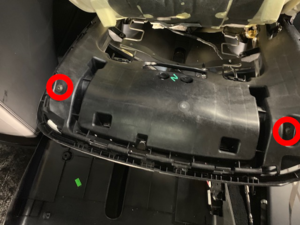

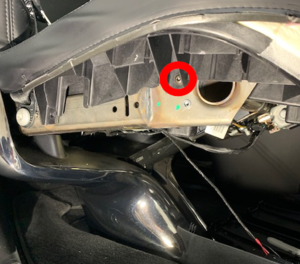

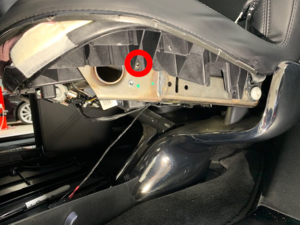

拆下用于将塑料基板固定到座椅框架上的螺钉（4 个）。
注推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 梅花 T25 套筒
-

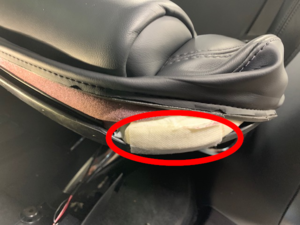

将塑料基板向上稍微抬起点，将可充气气囊滑入进和座椅框架之间，然后给气囊充气，直至将塑料基板抬高到可以将左侧第二排俯仰角度撑杆总成从框架上拆下的高度。
注推荐使用以下工具：
- 可充气气囊
-

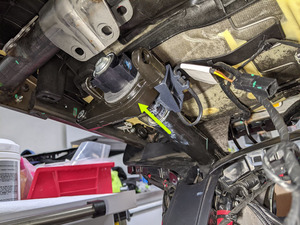

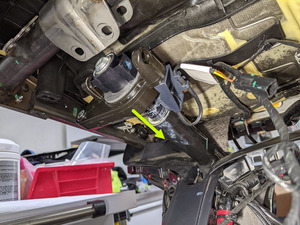

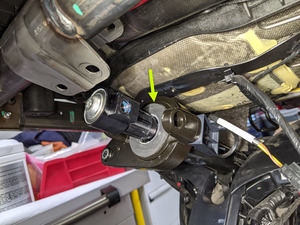

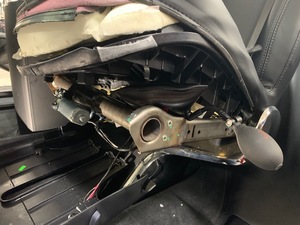

拆下用于将左侧第二排俯仰角度撑杆总成固定到俯仰角度电机上的金属卡扣式螺母和垫片。
注将螺母两侧向上撬起，然后向下按住撑杆顶部，以拆下螺母。注拆下螺母后将其丢掉。注推荐使用以下工具：
- 卡子撬具
-

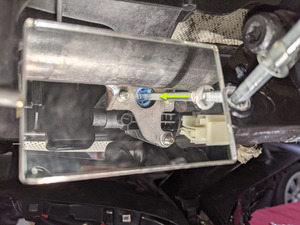

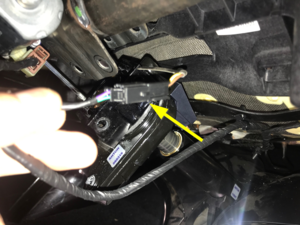

断开霍尔效应传感器连接器。
注推荐使用以下工具：
- 袖珍螺丝刀
-

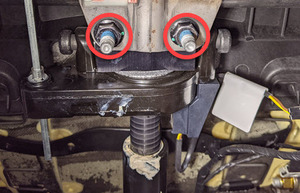

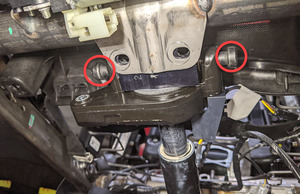

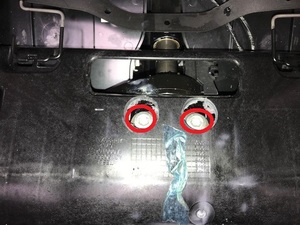

拆下用于将左侧第二排俯仰角度撑杆总成固定到座椅框架上的螺栓（2 个）和螺母（2 个）。
注拆卸螺栓时，使用组合扳手反向固定住螺母。注将拆下的螺栓丢掉。注推荐使用以下工具：
- 13 mm 12 点组合扳手
- 回旋头棘轮/回旋头扭矩扳手
- 梅花 T45 套筒
-

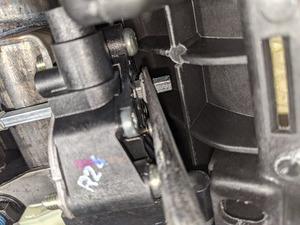

拆下并丢掉用于将左侧第二排俯仰角度撑杆总成连接器固定到撑杆上的螺栓（2 个）。
注推荐使用以下工具：
- 棘轮/扭矩扳手
- 梅花 T45 套筒
-

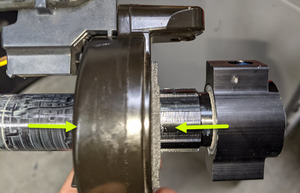

将齿轮箱安装到丝杆下部。
注丝杆已就位。
-

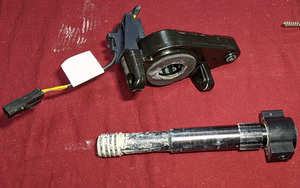

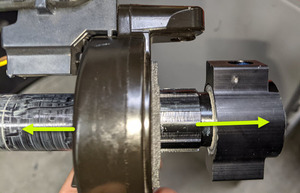

将齿轮箱丝杆从左侧第二排俯仰角度撑杆总成管上拆下。
注逆时针转动丝杆上部，待螺纹退完后，将其向外拉动拆下。
安装
-
将齿轮箱丝杆安装到左侧第二排俯仰角度撑杆总成管上，然后顺时针旋转丝杆，将其固定到总成管上。
-
将齿轮箱安装到丝杆上部。
注丝杆已就位。
-
安装新的螺栓（2 个），用于将左侧第二排俯仰角度撑杆总成连接器固定到撑杆上。
8 Nm (5.9 lbs-ft)注推荐使用以下工具：- 1/4 英寸至 3/8 英寸适配器
- 棘轮/扭矩扳手
- 梅花 T45 套筒
-
安装新的螺栓（2 个）和螺母（2 个），用于将左侧第二排俯仰角度撑杆总成固定到座椅框架上。20 Nm (14.7 lbs-ft)注安装螺栓时，用组合扳手从下面固定住各螺母。注推荐使用以下工具：
- 13 mm 12 点组合扳手
- 回旋头棘轮/回旋头扭矩扳手
- 棘轮/扭矩扳手
- 梅花 T50 套筒
-

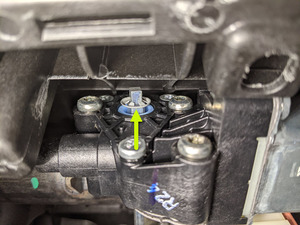

将左侧第二排俯仰角度撑杆总成滑动穿过俯仰角度电机，然后安装用于将撑杆固定到电机上的金属卡扣式螺母和垫片。
注边用力按压撑杆底部，边用夹子撬具抵住螺母。注推荐使用以下工具：
- 卡子撬具
- 矩形检查镜
-
将可充气气囊从塑料基板上拆下，然后安装用于将基板固定到框架上的螺钉（4 个）。2 Nm (1.5 lbs-ft)注推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 棘轮/扭矩扳手
- 梅花 T25 套筒
-
安装用于将下部座垫罩固定到座椅框架底部的锁片（14 个）和 J 型夹（2 个）。
注安装前，确保锁片和 J 型夹已均匀展开，避免下部座垫罩上出现过多褶皱。注先安装座椅框架内侧右后角处的锁片和 J 型夹，然后慢慢向外侧左后角移动操作。
- 安装左侧第二排座椅腹板。请参阅 饰板 - 腹部 - 第二排座椅 - LH（六座）（拆卸和更换）。
- 关闭左右侧鹰翼门。
- 升起左前和右前车窗。
- 关闭左前和右前车门。
