交流线缆 - 充电接口至高压电池（三相）（拆卸和更换）

校正代码 44501402 2.58 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

打开所有 4 个车门和掀背尾门。
降左前和右前车窗。

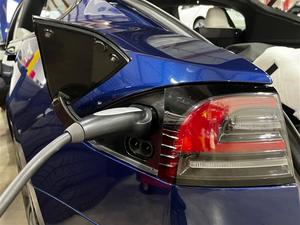

使用车辆触摸屏打开充电接口盖板。
将驾驶位和副驾位座椅移至最前端。

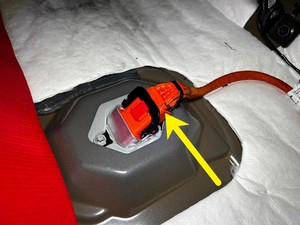

拆卸第二排左侧座椅并断开低压电源。请参阅座椅总成 - 第二排 - LH（五座）（拆卸和更换）或座椅总成 - 第二排 - LH（七座）（拆卸和更换）。
确认万用表工作正常。

注

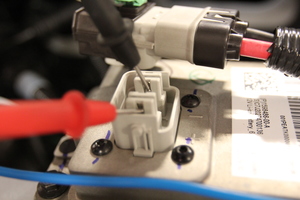

将万用表设定为直流电压。

注

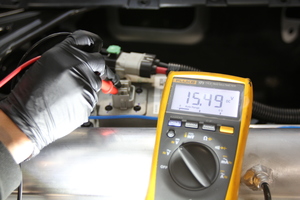

通过测试低压电池，确认万用表能够正确测量电压。轻轻接触，请勿损坏端子。
取出口袋中的所有物品并确保未佩戴金属饰物。
检查高压绝缘手套。

注
使用手套前，检查是否有损坏。请参阅维修文档 TN-15-92-003，了解有关检查高压绝缘手套的信息。请参阅TN-15-92-003。

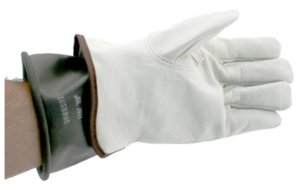

佩戴高压绝缘手套和皮革手套。

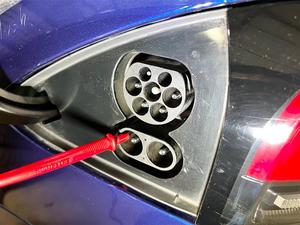

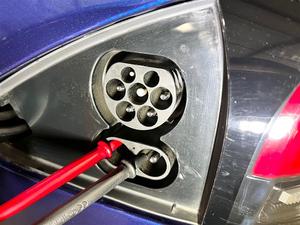

确认充电接口处没有高压 (HV)。

注
操作高压部件时，务必穿戴个人防护装备（高压手套、护目镜）。

警告
确认是否使用了正确的接地。测量 B+ 至 B-、B- 至接地以及 B+ 至接地的电压。如果电压大于 10V，则触点开关未断开或已焊牢。停止工作，联系维修工程部。
脱下高压绝缘手套。
松开左侧 C 柱上饰板，然后将其置于一旁。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。

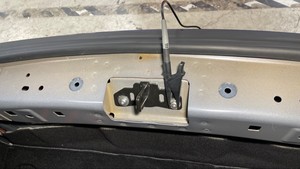

拆卸左侧内侧加强件。请参阅加固件 - 内侧 - LH（拆卸和更换）

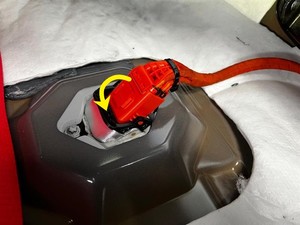

断开交流入口线束与高压电池的连接。

注
松开锁片。

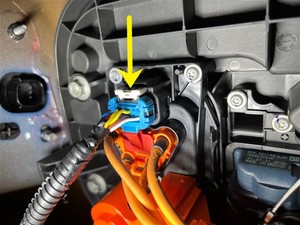

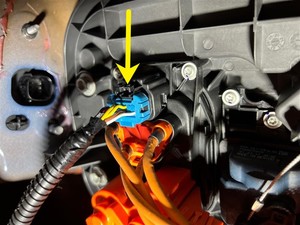

断开充电接口电气连接器。

注
小心拆下白色锁片。按下锁片，将电气连接器从充电接口上松开。继续拉出连接器。松开连接器后可拆下安全盖。

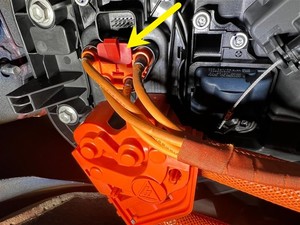

断开交流入口电气线束与充电接口的连接。

注
松开双步锁片。

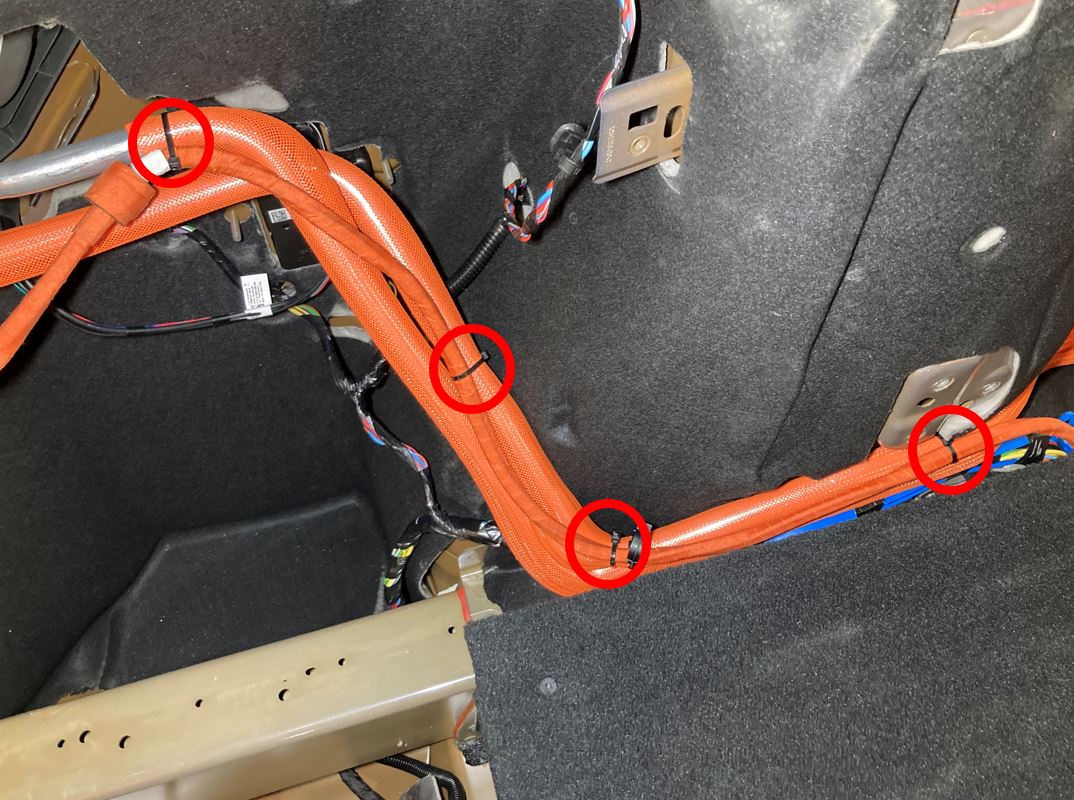

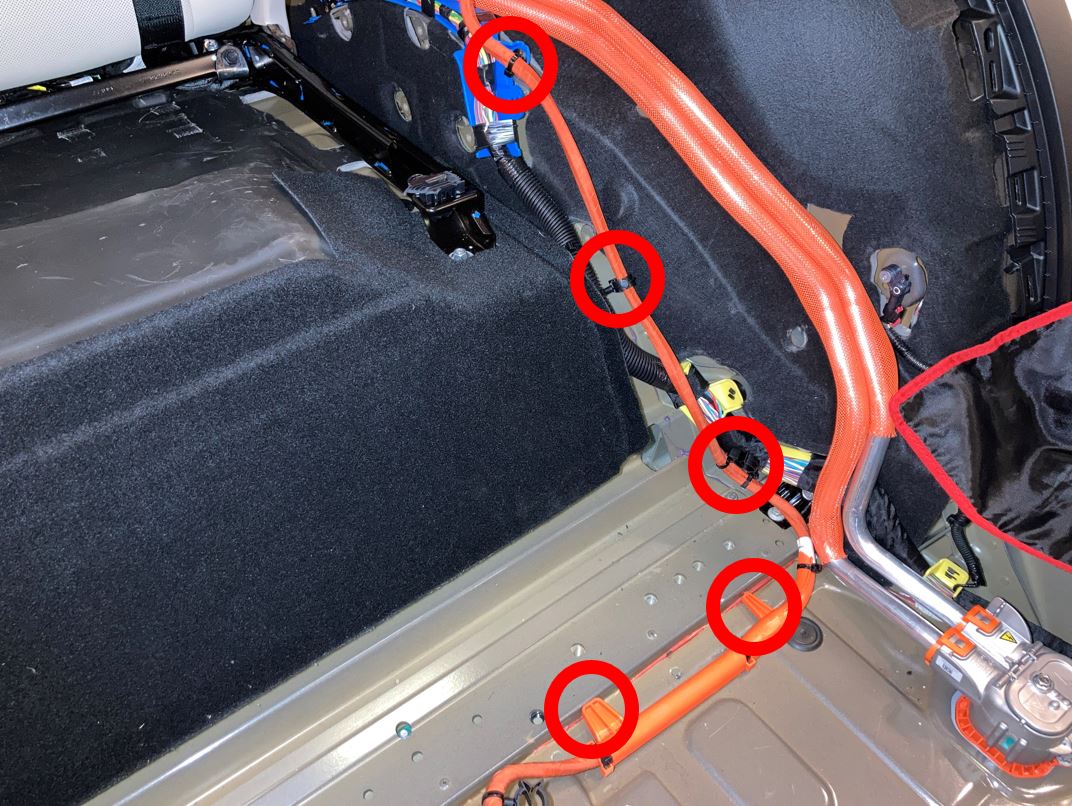

松开交流入口电气线束的线束夹（5 个）和扎带（4 个），然后从车辆上拆下线束。
