靠背 - 副驾位（拆卸和更换）
校正代码
13043172 1.14
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左前和右前车门。
- 降下左前和右前车窗。
- 拆下副驾位座椅。请参阅 座椅总成 - 第一排 - RH（拆卸和安装）。
-

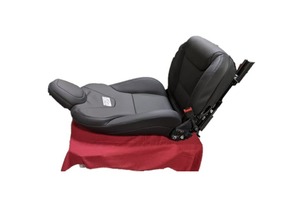

在助手的帮助下，将副驾位座椅放置在受保护表面。
注放置座椅时，注意确保可以够到座椅下方。
- 拆下副驾位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 拆下副驾位座椅内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
-

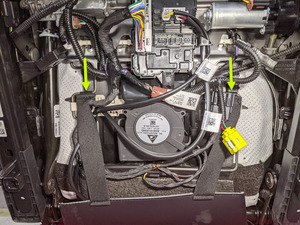

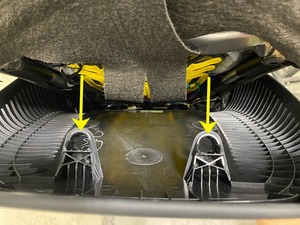

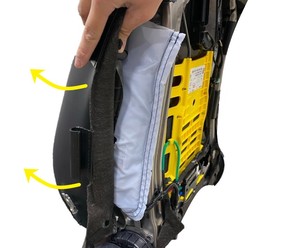

将座椅靠背罩弹力带（2 个）从座椅框架上松开。
提示： 推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
-

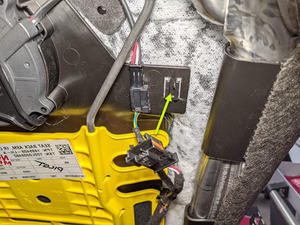

断开前排座椅靠背 (FSB) 通风口加热垫连接器。
提示： 推荐使用以下工具：
- 袖珍螺丝刀
-

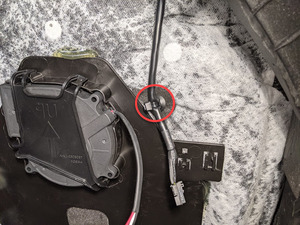

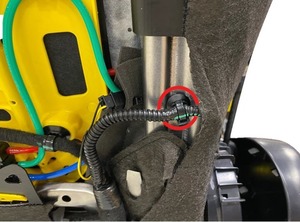

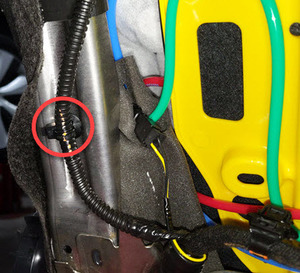

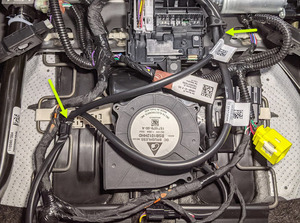

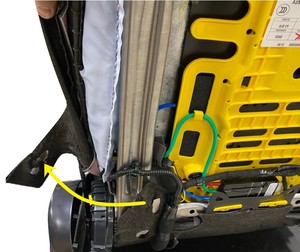

松开用于将前排座垫 (FSC) 和前排座椅靠背 (FSB) 通风口加热垫线束固定到座椅上的卡子和支架。
注一个线束用于座垫，另一个线束用于座椅靠背。上部支架用于辅助布线，下部卡子用于固定线束。提示： 推荐使用以下工具：
- 塑料饰板工具
- 将副驾位座椅调整到垂直位置。
- 拆下副驾位头枕饰板。请参阅 饰板 - 头枕 - 驾驶位（拆卸和更换）。
-

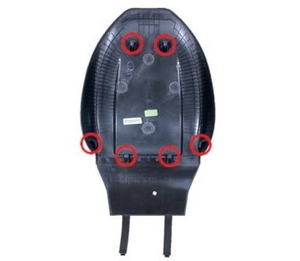

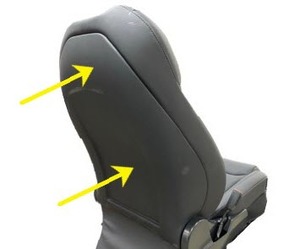

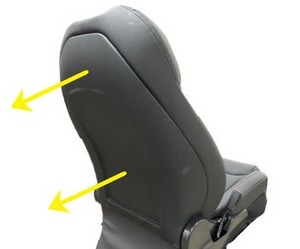

在助手的帮助下，松开用于将座椅靠背罩固定到副驾位座椅上的卡子（6 个），然后将靠背罩从座椅上拆下。
注从座椅顶部开始，将靠背套从框架上拉开。提示： 推荐使用以下工具：
- 可充气气囊
- 塑料饰板工具
-

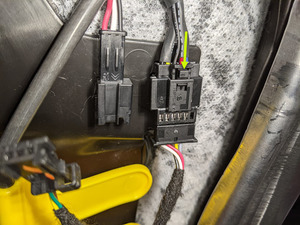

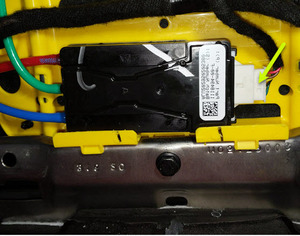

断开副驾位座椅风扇控制器连接器。
提示： 推荐使用以下工具：
- 卡子撬具
- 小型软握尖凿，90 度尖嘴，6 英寸
-

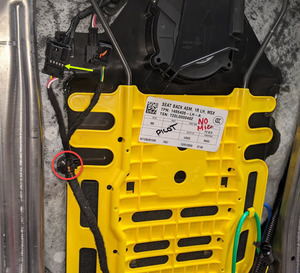

松开用于将副驾位座椅麦克风固定到座椅上的卡子，断开线束连接器，然后将线束从座椅靠背泡沫上拆下。
提示： 推荐使用以下工具：
- 袖珍螺丝刀
-

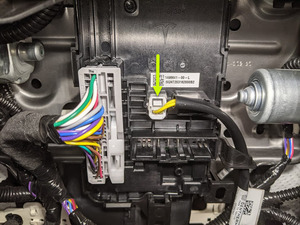

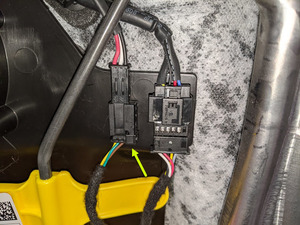

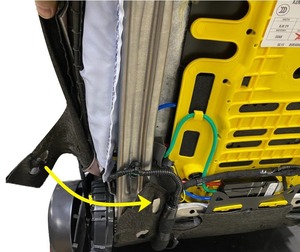

松开用于将副驾位座椅线束固定到座椅靠背悬挂上的卡子，然后断开线束连接器。
注将连接器从固定锁片上滑动并松开。提示： 推荐使用以下工具：
- 卡子撬具
- 袖珍螺丝刀
-
将副驾位座椅饰板系带和靠背软饰件固定件（6 个）从座椅靠背框架上松开。
注先将饰板系带松开，然后再将固定件从座椅靠背框架上松开。提示： 推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
-

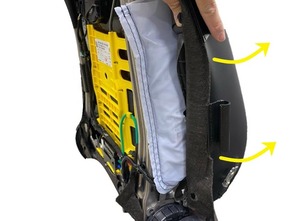

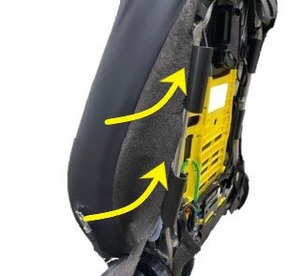

松开用于将副驾位座椅靠背饰板总成左侧固定到座椅上的锁片，然后将饰板移到一边，留出操作空间。
-

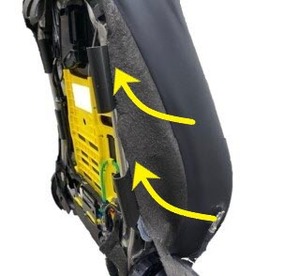

松开用于将副驾位座椅靠背饰板总成右侧固定到座椅上的锁片，然后将饰板移到一边，留出操作空间。
-

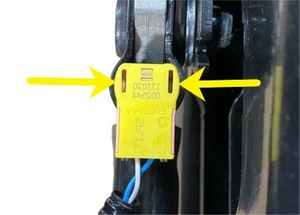

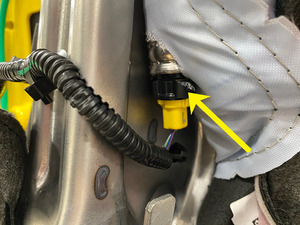

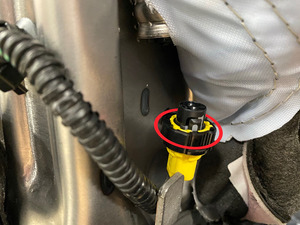

断开副驾位内侧安全气囊连接器。
注向下按压锁片，将连接器从安全气囊上松开。
-

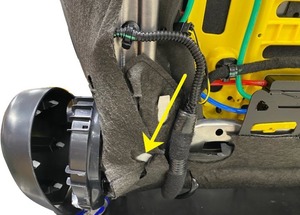

松开用于将副驾位座椅线束固定到座椅靠背框架总成右侧的卡子。
提示： 推荐使用以下工具：
- 卡子撬具
-

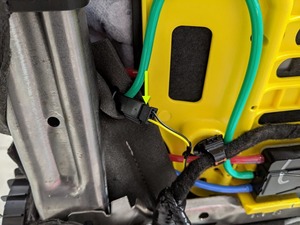

断开副驾位座椅靠背俯仰电机连接器。
提示： 推荐使用以下工具：
- 小号一字螺丝刀
-

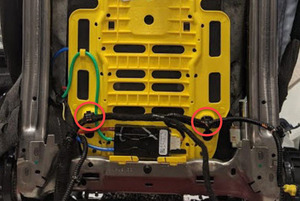

松开用于将副驾位座椅靠背悬挂线束固定到座椅上的卡子（2 个）。
提示： 推荐使用以下工具：
- 卡子撬具
-

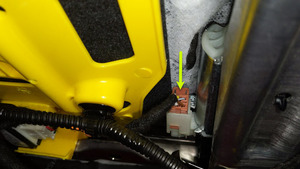

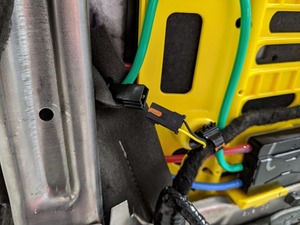

断开副驾位座椅腰部阀组总成连接器。
提示： 推荐使用以下工具：
- 小号一字螺丝刀
-
断开副驾位座椅腰部支撑泵连接器。
提示： 推荐使用以下工具：
- 小号一字螺丝刀
-
松开用于将较远一侧安全气囊线束固定到副驾位座椅框架上的卡子。
提示： 推荐使用以下工具：
- 卡子撬具
- 拆下右侧第一排座椅锁扣。请参阅 锁扣 - 第一排 - LH（拆卸和更换）。
- 拆下副驾位座椅内侧护板左侧支架。请参阅 支架 - LH - 侧护板 - 外侧 - 前排座椅（拆卸和更换）。
-

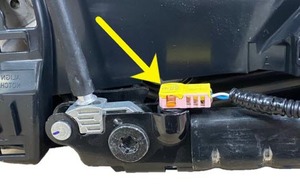

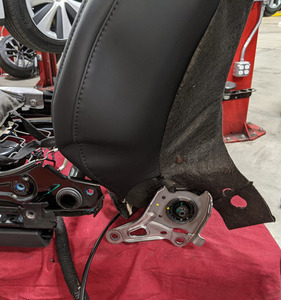

断开副驾位座椅腰带预紧器连接器。
注松开连接器安全锁，将连接器断开。提示： 推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
- 拆下副驾位座椅外侧护板右侧支架。请参阅 支架 - RH - 侧护板 - 内侧 - 前排座椅（拆卸和更换）。
-

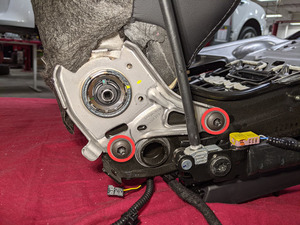

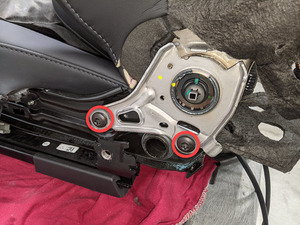

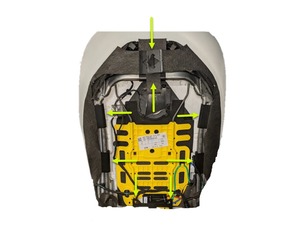

在助手的帮助下，拆下并丢掉用于将副驾位座椅靠背固定到座椅框架上的螺栓（4 个），然后将靠背从座椅上拆下。
提示： 推荐使用以下工具：
- T47 内梅花加长套筒扳手
- 棘轮/扭矩扳手
安装
-
在助手的帮助下，将副驾位座椅靠背安装到座椅框架上，然后安装用于将靠背固定到座椅框架上的螺栓（4 个）。
43 Nm (31.7 lbs-ft)提示： 推荐使用以下工具：- 回旋头棘轮/回旋头扭矩扳手
- T47 内梅花加长套筒扳手
- 棘轮/扭矩扳手
- 安装副驾位座椅外侧护板右侧支架。请参阅 支架 - RH - 侧护板 - 内侧 - 前排座椅（拆卸和更换）。
-

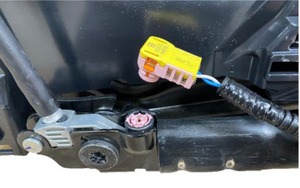

连接副驾位座椅腰带预紧器连接器。
注紧固连接器安全锁。
- 安装副驾位座椅内侧护板左侧支架。请参阅 支架 - LH - 侧护板 - 外侧 - 前排座椅（拆卸和更换）。
- 安装右侧第一排座椅锁扣。请参阅 锁扣 - 第一排 - LH（拆卸和更换）。
-
安装用于将较远一侧安全气囊线束固定到副驾位座椅框架上的卡子。
-
连接副驾位座椅腰部支撑泵连接器。
-
安装用于将副驾位座椅靠背悬挂线束固定到座椅上的卡子（2 个）。
-
连接副驾位座椅腰部阀组总成连接器。
-
连接副驾位座椅靠背俯仰电机连接器。
-
安装用于将副驾位座椅线束固定到座椅靠背框架总成右侧的卡子。
-
连接副驾位内侧安全气囊连接器。
注紧固连接器安全锁。
-

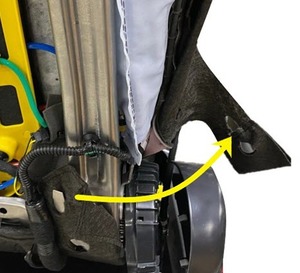

安装用于将副驾位座椅靠背饰板总成右侧固定到座椅上的锁片。
注小心地将座椅罩从右前座椅上拉开，以便稍后重新安装。
-

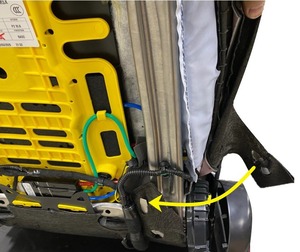

安装用于将副驾位座椅靠背饰板总成左侧固定到座椅上的锁片。
注小心地将座椅罩从左前座椅上拉开，以便稍后重新安装。
-
将靠背软饰件固定件（6 个）和座椅饰板系带安装到副驾位座椅靠背框架上。
注先将固定件安装到座椅靠背框架上，然后再安装饰板系带。提示： 推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
-
连接副驾位座椅线束连接器，然后安装用于将座椅线束固定到座椅靠背悬挂上的卡子。
注将连接器滑入固定锁片。
-
连接副驾位座椅麦克风线束连接器，然后安装用于将线束固定到座椅靠背泡沫上的卡子。
-
连接副驾位座椅风扇控制器连接器。
注向下滑动连接器，将其安装到支架上。
-

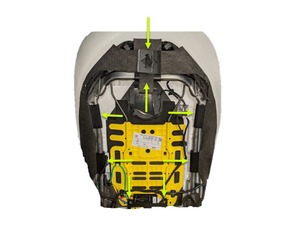

在助手的帮助下，安装用于将座椅靠背罩固定到副驾位座椅上的卡子（6 个）。
注将座椅靠背罩与座椅框架总成对齐并完全紧固好。
- 安装副驾位头枕饰板。请参阅 饰板 - 头枕 - 驾驶位（拆卸和更换）。
-
在助手的帮助下，将副驾位座椅放置在受保护表面。
注放置座椅时，注意确保可以够到座椅下方。
-
安装用于将前排座垫 (FSC) 和前排座椅靠背 (FSB) 通风口加热垫线束固定到副驾位座椅上的卡子和支架。
注一个线束用于座垫，另一个线束用于座椅靠背。上部支架用于辅助布线，下部卡子用于固定线束。
-
连接前排座椅靠背 (FSB) 通风口加热垫连接器。
-
将座椅靠背弹力带（2 个）安装到副驾位座椅上。
- 将副驾位座椅调整到垂直位置。
- 安装副驾位座椅内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
- 安装副驾位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 安装副驾位座椅。请参阅 座椅总成 - 第一排 - RH（拆卸和安装）。
- 升起左前和右前车窗。
- 关闭左前和右前车门。
