车门玻璃 - 前 - LH（拆卸和更换）

校正代码 11500102 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

2023 年 5 月 24 日：添加了清洁说明以防止玻璃损坏。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

拆卸左前车门饰板装饰件。请参阅。
拆卸左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和更换）。
拆下用于将左前车门封闭板固定到车门总成上的螺栓（8 个）。
1.8 Nm (1.3 lbs-ft)
推荐使用以下工具：
- 8 毫米套筒
松开左前车门封闭板背部的卡子（2 个）。
松开锁片，然后将卷带电机从左前车门封闭板上拆下。
松开但不要拆下用于将左侧车门模块固定到车门上的螺栓（4 个）。
6 Nm (4.4 lbs-ft)
注
拧松螺栓，以能够降下左侧车门模块，以便够到后视镜线束为准。
提示：推荐使用以下工具：
- 8 毫米套筒
将车窗开关工具连接到左前车门线束上，然后完全升起左前车窗。

注
如果没有开关套件可用，则请连接门板 x927。
拆下用于将左前车门玻璃固定到升降器上的最后侧螺栓。
6 Nm (4.4 lbs-ft)
提示：推荐使用以下工具：
- 10 mm 套筒扳手
降下左前车窗，以便接触前部螺栓，然后断开车窗开关。
拆下用于将左前车门玻璃固定到升降器上的最前端螺栓，然后将玻璃从车门总成上拆下。
6 Nm (4.4 lbs-ft)
提示：推荐使用以下工具：
- 10 mm 套筒扳手

安装

检查升降器上是否存在玻璃碎片或其他碎屑，必要时进行清洁。

警告
碎屑或碎片可能损坏新车门玻璃或导致其破碎。
将左前车门玻璃安装到左前车门上，然后安装用于将玻璃固定到前升降器上的螺栓。
6 Nm (4.4 lbs-ft)
提示：推荐使用以下工具：
- 10 mm 套筒扳手
完全升起左前车窗，然后安装用于将左前车门玻璃固定到前升降器上的螺栓。
8 Nm (5.9 lbs-ft)
提示：推荐使用以下工具：
- 10 mm 套筒扳手
关闭左前车门。
检查左前车窗和 B 柱饰板间的缝隙，必要时调整下玻璃。

注
请参阅 CVIS 了解当前规格。
打开左前车门。
安装用于将左侧车门模块固定到车门上的螺栓（4 个）。
6 Nm (4.4 lbs-ft)
注
确保左侧门镜布线正确。
提示：推荐使用以下工具：
- 8 毫米套筒
完全降下左前车窗，然后断开车窗开关专用工具。

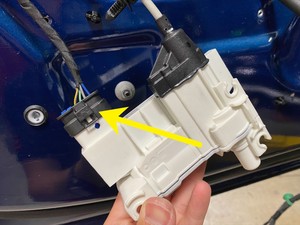

连接卷带电机连接器。
将卷带电机滑动到左侧前车门封闭板上，然后固定锁片，使其锁定到位。

注
当卷带电机锁定到位时，确保可以听到清脆的“咔嗒”声。
将左侧前车门封闭板放置到左侧前车门上。

注
确保后部和底部边缘上的锁片已就位。
安装将左前车门封闭板固定到车门总成的螺栓（8 个）。
1.8 Nm (1.3 lbs-ft)
推荐使用以下工具：
- 8 毫米套筒
安装左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和更换）。
安装左前车门饰板装饰件。请参阅。
将装有 Toolbox 3 的笔记本电脑与车辆相连。
在 Toolbox 中，点击 Actions/Autodiag 选项卡，然后搜索“window”。
点击TEST-SELF_VCLEFT_FRONT-L_CALIBRATE-WINDOWvia Toolbox: (link)，再点击Run，然后等待例行程序完成。
断开 Toolbox 3，然后从车上拆下笔记本电脑。
下压左前车窗开关至第二挡，激活自动下降功能，然后完全升起车窗，以激活自动升起功能。

注
如果车窗未能完全下降，请重复前述校准步骤。
